La recarga gestionada en el acuífero Los Arenales, Castilla y León, España. Soluciones tecnológicas aplicadas al desarrollo rural
807

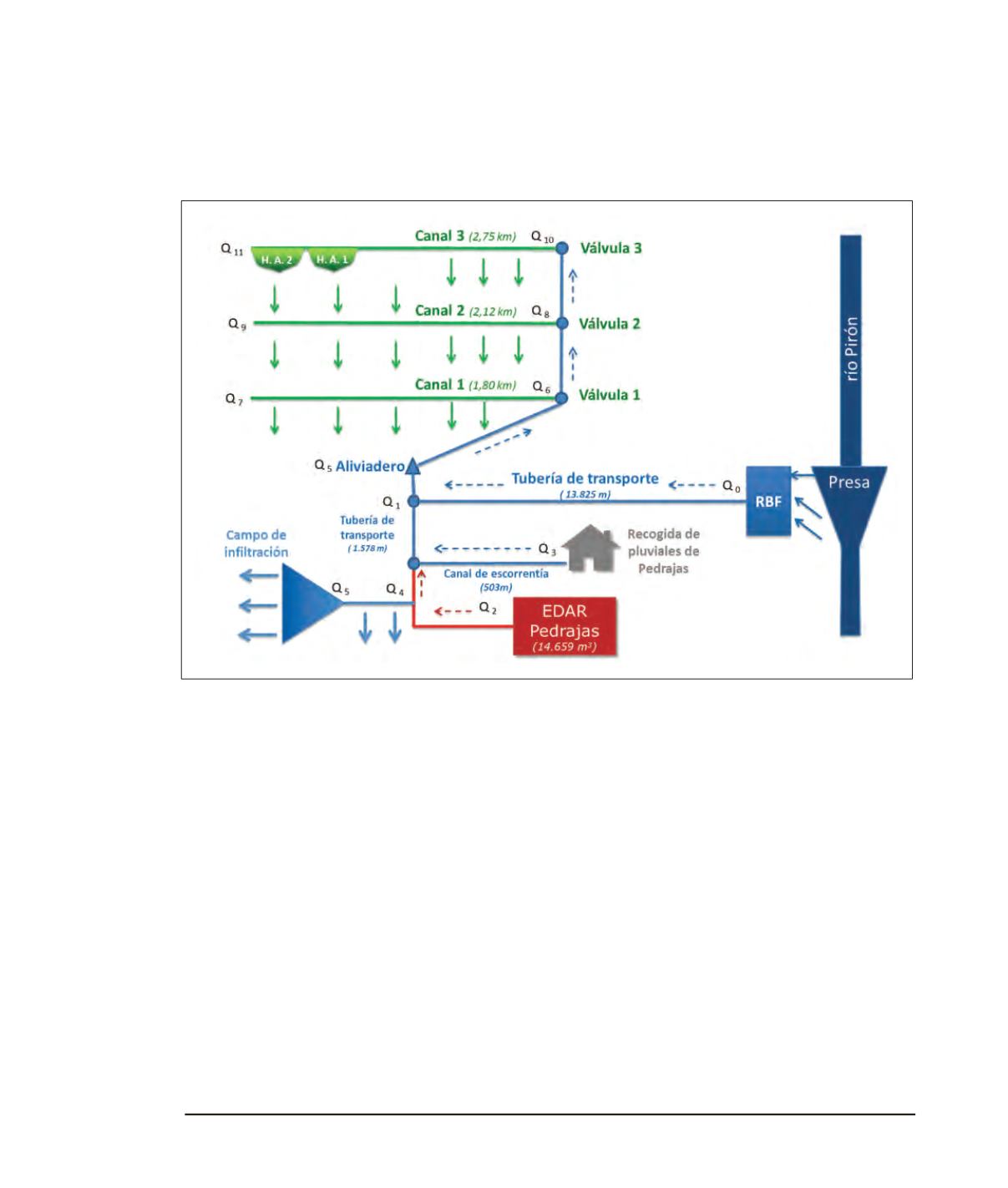

Figura 22.23.
Esquema general de Alcazarén con sus principales dispositivos.
Tubería de transporte
La tubería conduce el agua desde la presa sobre el río Pirón mediante un sistema RBF hasta la
zona donde la recarga se efectúa, sorteando fallas tectónicas que evitarían la infiltración dentro del
acuífero en explotación.
Canal de escorrentía pluvial de Pedrajas
Un canal recoge las aguas pluviales de la población de Pedrajas y las conecta tras una serie de
dispositivos de sedimentación en la arqueta de salida donde se puede acceder al vertido de la EDAR.
Allí los caudales se mezclan para continuar por gravedad durante más de 1.5 km para juntarse con
