Manejo de la recarga de acuíferos: un enfoque hacia Latinoamérica
268
La base de la estructura se desplantó de 0.50 m a 1.00 m del nivel del suelo para garantizar el anclaje
y evitar infiltraciones por debajo de esta, a lo que correspondió una base de gavión con dicha
altura, prolongándose aguas abajo la misma altura de la presa, intentando cerrar las dimensiones a
números enteros
).
Presa 20
Corte A-A’
Sección transversal
0
0
1
2
3
1 2 3
0.50m
0.50m
A
A
4 5 6 7 8
4.00m
3.00m
2.00m
1.00m
0.50m
0.50m
0.50m
2.50m
1.00m

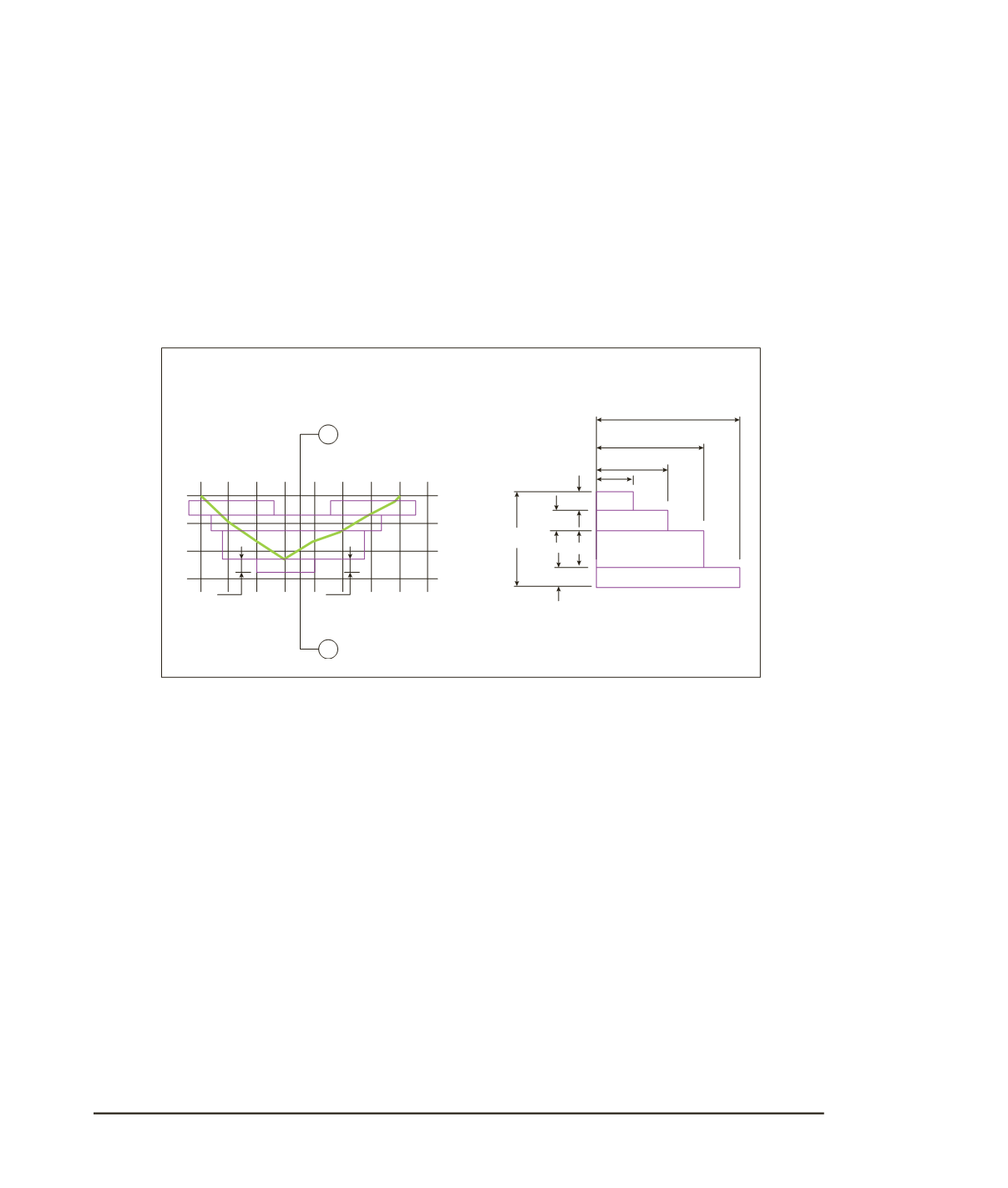

Figura 8.26.
Ejemplo de la base de la represa. A lado izquierdo se muestra la sección transversal y a
lado derecho la longitudinal. Se observan los niveles de los gaviones propuestos.
Para el despiece, la altura de la presa se cerró a múltiplos de 50 cm, construyendo filas de gaviones
de 0.50 m o 1.00 m. Cada nivel de gavión contó entonces con un largo, ancho y alto, el cual fue
cubierto por el catálogo anterior. Para cada nivel se llevó a cabo un acomodo de gaviones con el fin
de contabilizarlos y estimar el material que se iba a necesitar
).
