Recarga utilizando agua de lluvia en la cuenca del río Magdalena, Ciudad de México.
267
Presa 20
Sección transversal
0
0
1
2
3
1 2 3
A
A
4 5 6 7 8
Presa 20
Sección transversal
0
8.00 m
0.72m
0.72m
6.57m
0
1
2
3
1 2 3
A
A
4 5 6 7 8

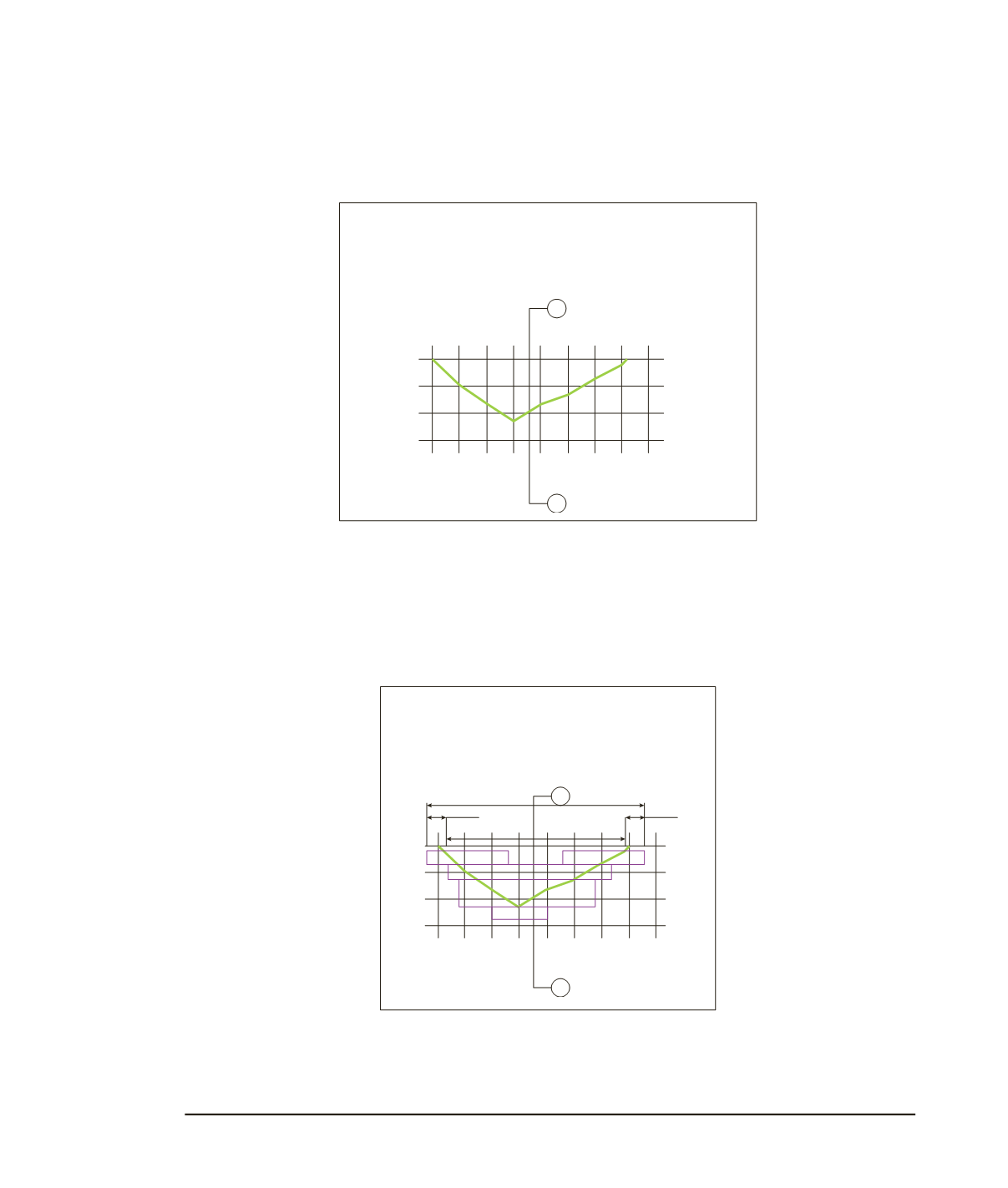

Figura 8.24.
. Ejemplo de una sección transversal típica.
Figura 8.25.
Ejemplo de delimitación del ancho de una presa.
En el caso de diseño del ancho de la represa se tomó como referencia el lado a lado de los taludes
del cauce, más 50 cm a cada lado para garantizar el anclaje de la estructura. Los valores finales
se cerraron en números enteros, ya que no hay gaviones de 0.50 m u otro múltiplo para ancho. La
es un ejemplo de la presa 20.
