Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
20

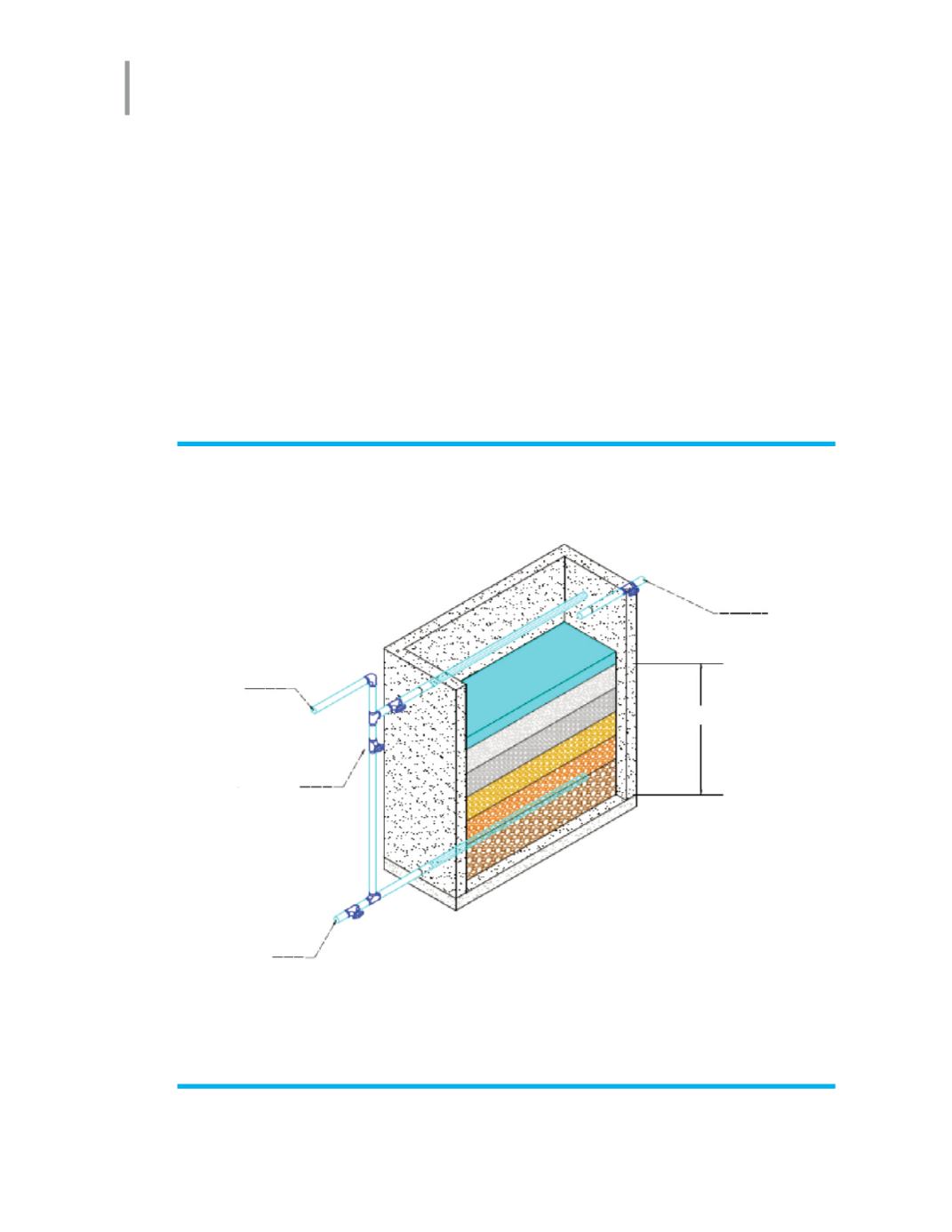

Figura 11. Esquema general del filtro rápido de flujo ascendente.
1) ESTRUCTURA DE
ENTRADA Y SALIDA
(LLEGADA DE LA CISTERNA
DE 500 m
3
)
1) ESTRUCTURA DE
ENTRADA Y SALIDA
(LLEGADA DE LA CISTERNA
DE 50 m
3
)
2) LECHO FILTRANTE
4) VÁLVULAS DE CONTROL
Y REGULACIÓN
3) SISTEMA DE DRENAJE
DE RETROLAVADO
Filtro rápido de
flujo ascendente
El filtro rápido tiene la finalidad de retener
los sólidos suspendidos por medio de varias
capas de material pétreo de diferentes
granulometrías, las cuales disminuyen en
dirección al flujo. En este tipo de sistemas
el agua es forzada a fluir de manera
ascendente a través de las diferentes
capas de material filtrante.
Este filtro está compuesto por cuatro
componentes: 1) estructuras de entrada
y salida 2) lecho filtrante de material
pétreo, 3) sistema de drenaje de agua
de retrolavado y 4) válvulas de control y
regulación
).
