Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
12

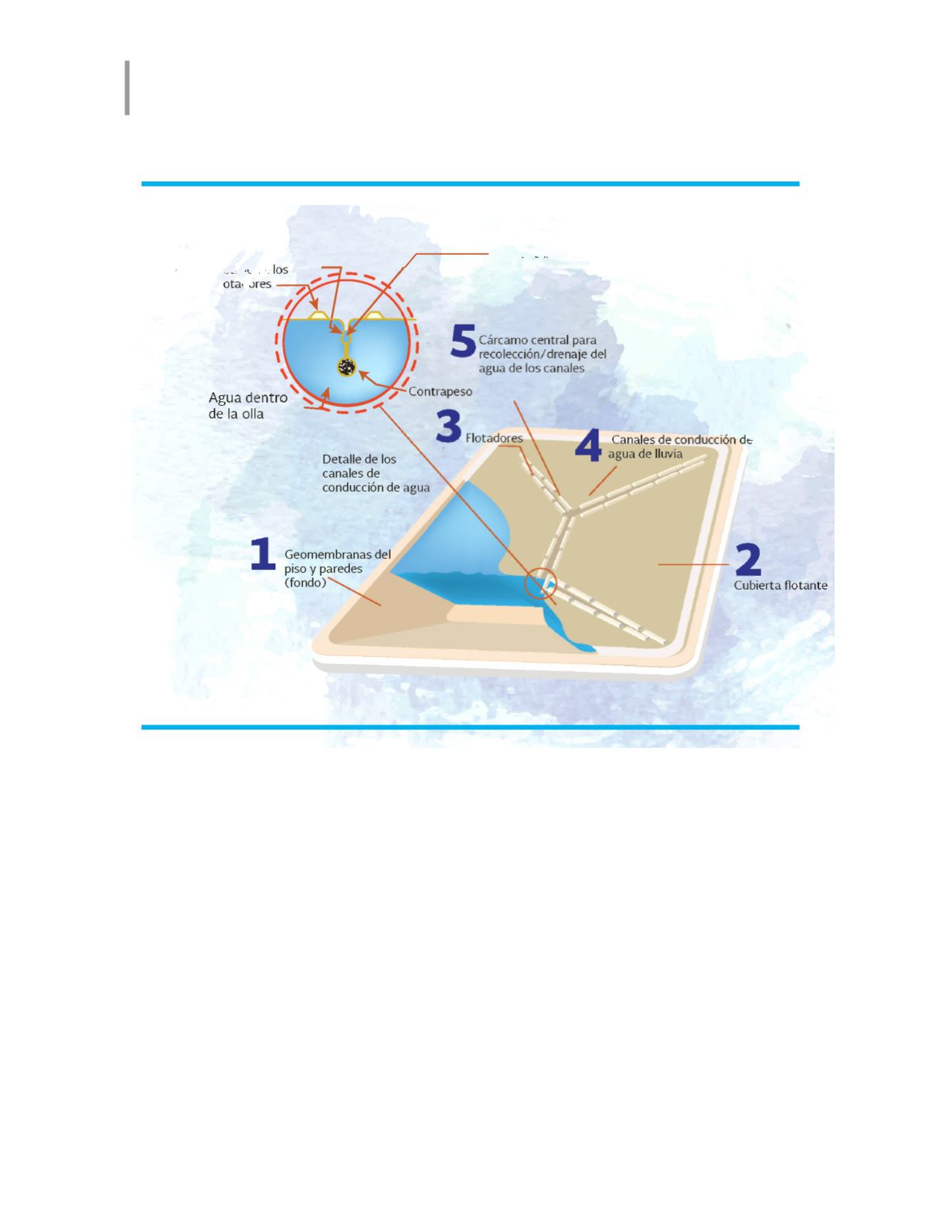

Figura 2. Esquema general de la hoya con cubier ta flotante.
En general, la hoya tiene los siguientes
elementos
):
• Geomembrana del piso y taludes.
Recubrimiento que funciona como
impermeabilizante entre el piso y las
paredes de la hoya, para evitar que el
agua se filtre al suelo.
• Cubierta flotante.
Techo que protege
el agua de lluvia que se almacena en
la hoya; al inicio de la temporada de
lluvias está descansando en el fondo,
conforme llueva e ingrese el agua hacia
adentro de la hoya, la cubier ta flota
sobre el agua y sube de nivel hasta
llegar al borde de la excedencia
.
Detalle de los
canales de
conducción de agua
Agua dentro
de la olla
Detalle de los
Flotadores
Contrapeso
Agua de lluvia
Canales de conducción de
agua de lluvia
Cubierta otante
Flotadores
Cárcamo central para
recolección/drenaje del
agua de los canales
5
2
1
4 3
Geomembranas del
piso y paredes
(fondo)
