Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
10
ÁREA DE
CAPTACIÓN
HOYA DE
ALMACENAMIENTO
CAJA DE
VÁLVULAS 1
CAJA DE
VÁLVULAS 2
CAJA
ROMPEDORA 1
CAJA DE
VÁLVULAS 4
CISTERNA DE 500 m
3
CISTERNA DE 50 m
3
FILTRO RÁPIDO DE FLUJO ASCENDENTE
CAJA
ROMPEDORA 2
CAJA
ROMPEDORA 3
CAJA
ROMPEDORA 4
CAJA
ROMPEDORA 5
CAJA DE VÁLVULAS DE LA
CISTERNA DE 500 m
3
CAJA DE VÁLVULAS DE LA
CISTERNA DE 50 m
3
ESTACIONAMIENTO
PLANTA PURIFICADORA
PLAZA DE TOROS
LÍNEA DE
CONDUCCIÓN
TUBERÍA PARA
LIMPIEZA
TANQUE DE
REGULARIZACIÓN
CAJA DE VÁLVULAS 3
DERIVACIÓN DEL SISTEMA
N
S
O
E
NO
SE
NE
SO
Descripción del sistema de captación
de agua de lluvia
El sistema de captación de agua de lluvia
(SCALL) está ubicado en el cerro llamado
Kukundicata, localizado en la comunicad
autogobernada de Cherán, Michoacán.
El sistema inicia en el área de captación y
la hoya de almacenamiento localizado en
la cima del cerro, para que posteriormente
mediante una línea de conducción vaya
descendiendo en la ladera del cerro
hasta llegar a una cisterna de 500 m
3
,
En la
se presenta de manera
esquemática el sistema de captación de
agua de lluvia (SCALL), así como cada uno
de los elementos que lo conforman.

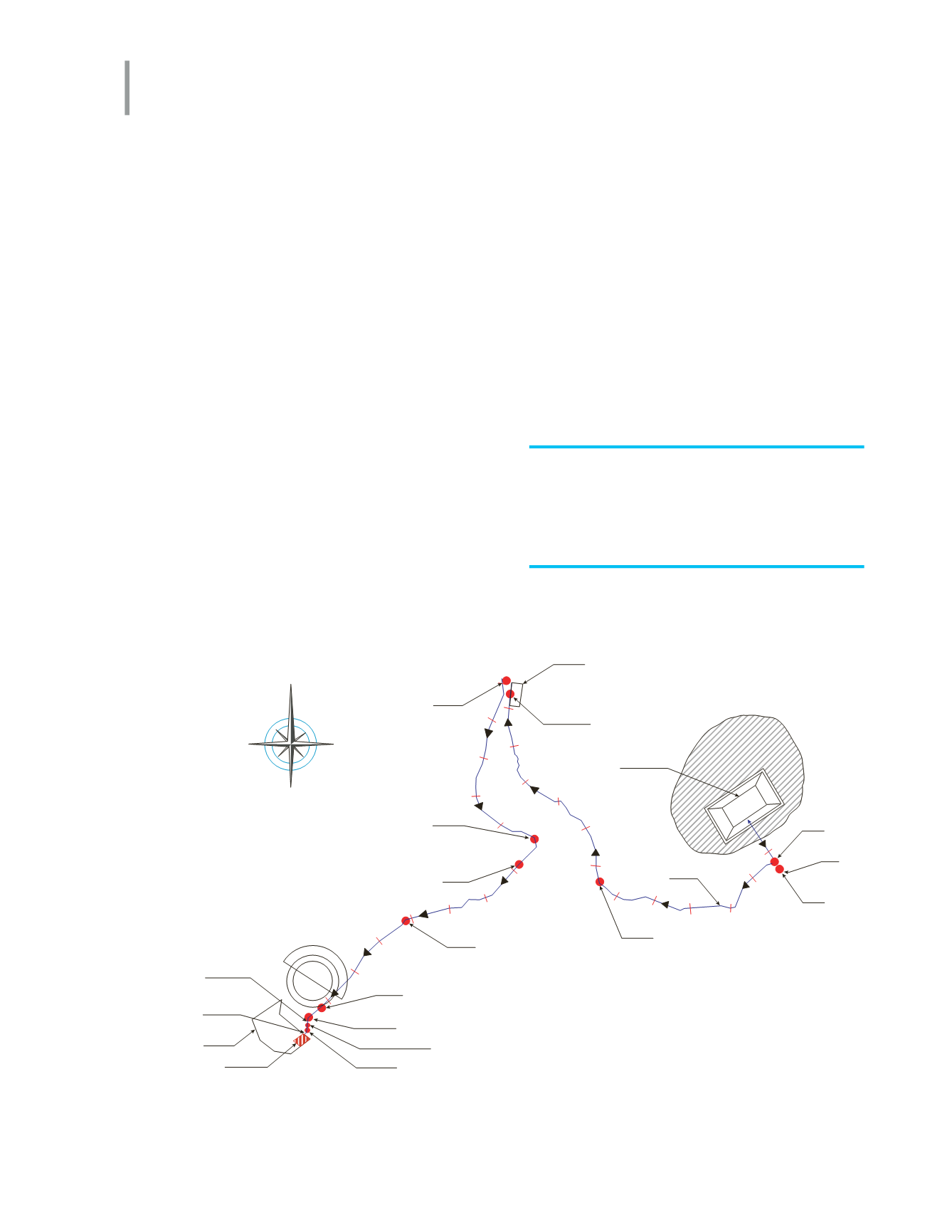

Figura 1. Esquema general del SCALL.
pasar por un filtro de flujo ascendente y
posteriormente a una cisterna de 50 m
3
para finalizar en la planta purificadora.
