Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
22
El tren de tratamiento (área 1) instalado
para la purificación de agua
, se
compone de lo siguiente:
Filtro tamiz. El agua se filtra en un tamiz
metálico para eliminar sólidos, arena, tierra,
lodo, arcilla entre otros hasta 100 micras.
Filtro de lecho profundo. El agua pasa a
través de un sistema de filtración de lecho
profundo (carbón activado), donde se
elimina olor, sabor y color al agua.
Filtros pulidores. El agua es filtrada a través
de 3 pulidores de 5 a 20 micras de diámetro,
Lámpara
de luz
UV
Filtro
tamiz
Filtro
de lecho
profundo
Filtros
pulidores
Ozono
dejando el agua cristalina al eliminar los
sólidos remanentes más pequeños.
Lampara de luz UV. Para desinfectar el agua,
está pasa a través de una lámpara de luz
ultravioleta, siendo esta luz invisible dentro
del rango del espectro solar y que funciona
como germicida, ya que inactiva las bacterias
que están presentes en el agua.
Ozono. Finalmente y para asegurar la
eliminación total de microorganismos
patógenos, se agrega ozono al agua, el
cual oxida la materia orgánica y elimina
microorganismos.

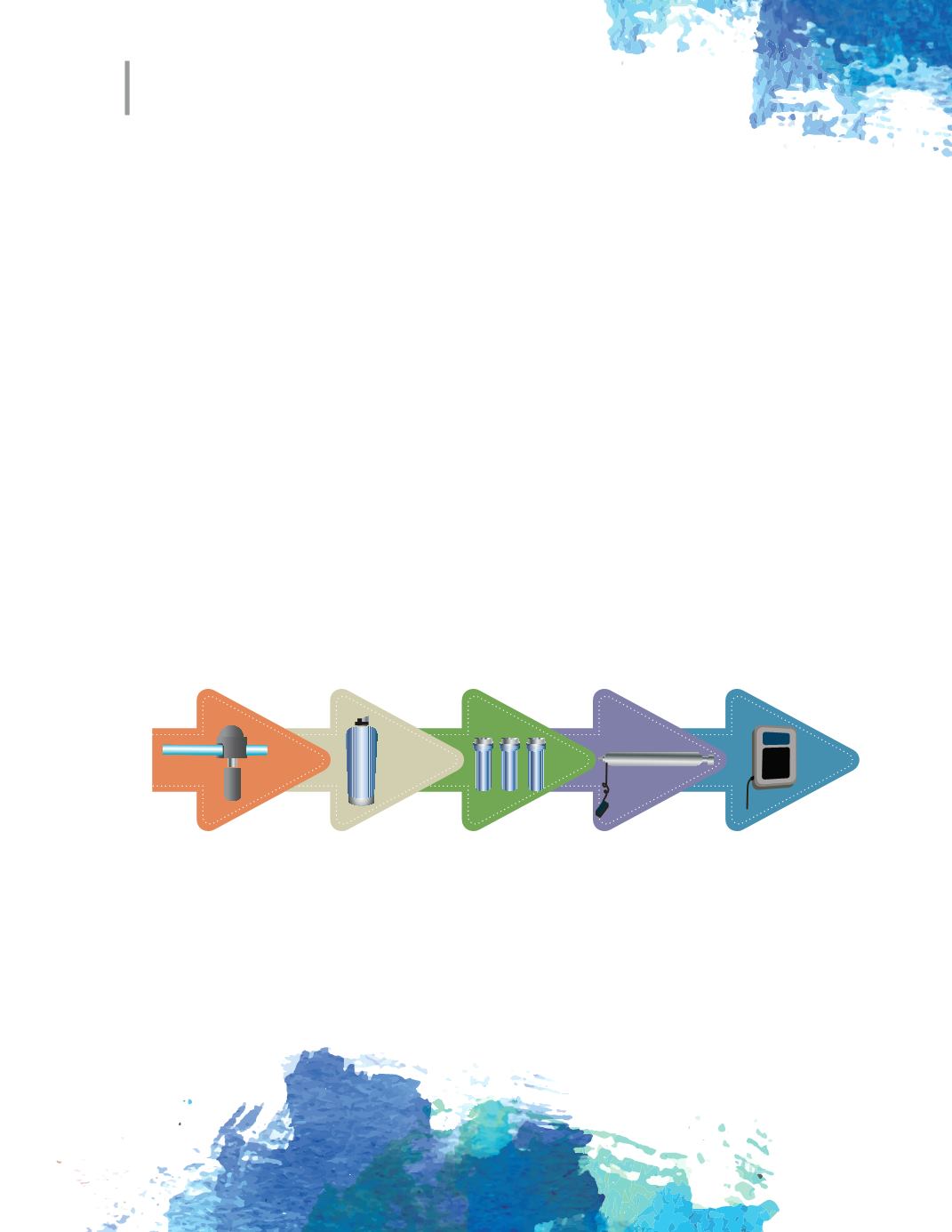

Figura 13. Tren de tratamiento del agua en la planta purificadora.
