Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
30
Planta purificadora

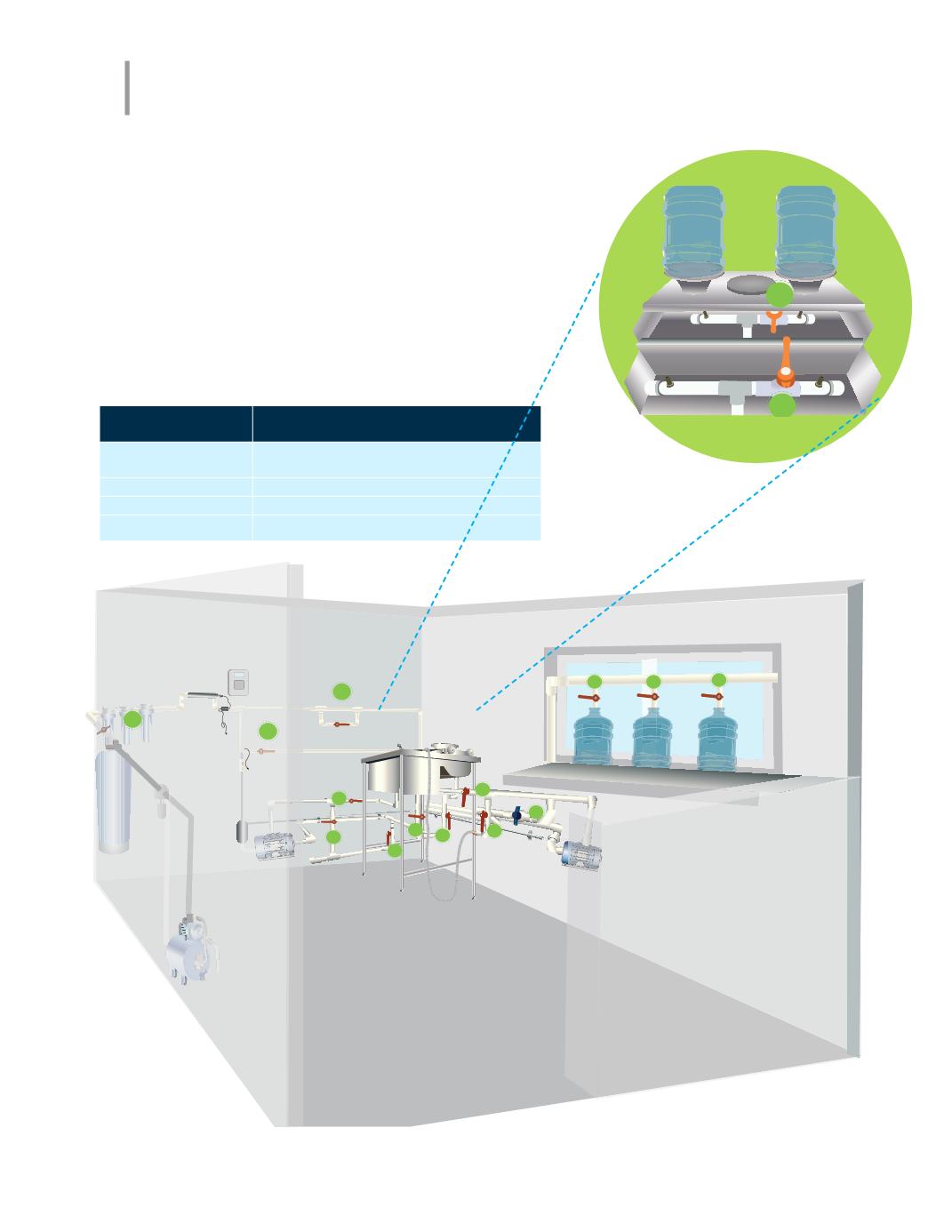

Figura 19. Diagrama de válvulas de la planta purificadora.
10
11
9
7 8
6
4
5
1
3
2
12
13
14
15
16
No. de válvula
Función
1,2,3
Control del flujo de agua en el sistema
de purificación.
4,5,6,7,8,9,10,15,16 Lavado de garrafones
11
Limpieza interior de la tubería.
12,13,14
Llenado de garrafones
Para iniciar la operación de la planta, verificar
que la cisterna de 50 m
3
tenga agua, de lo
contrario de debe realizar el procedimiento
para su abastecimiento descrito en la Figura 15.
Adicionalmente se debe verificar que las válvulas
de la caja de válvulas de esta cisterna estén
abier tas.
