Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
16

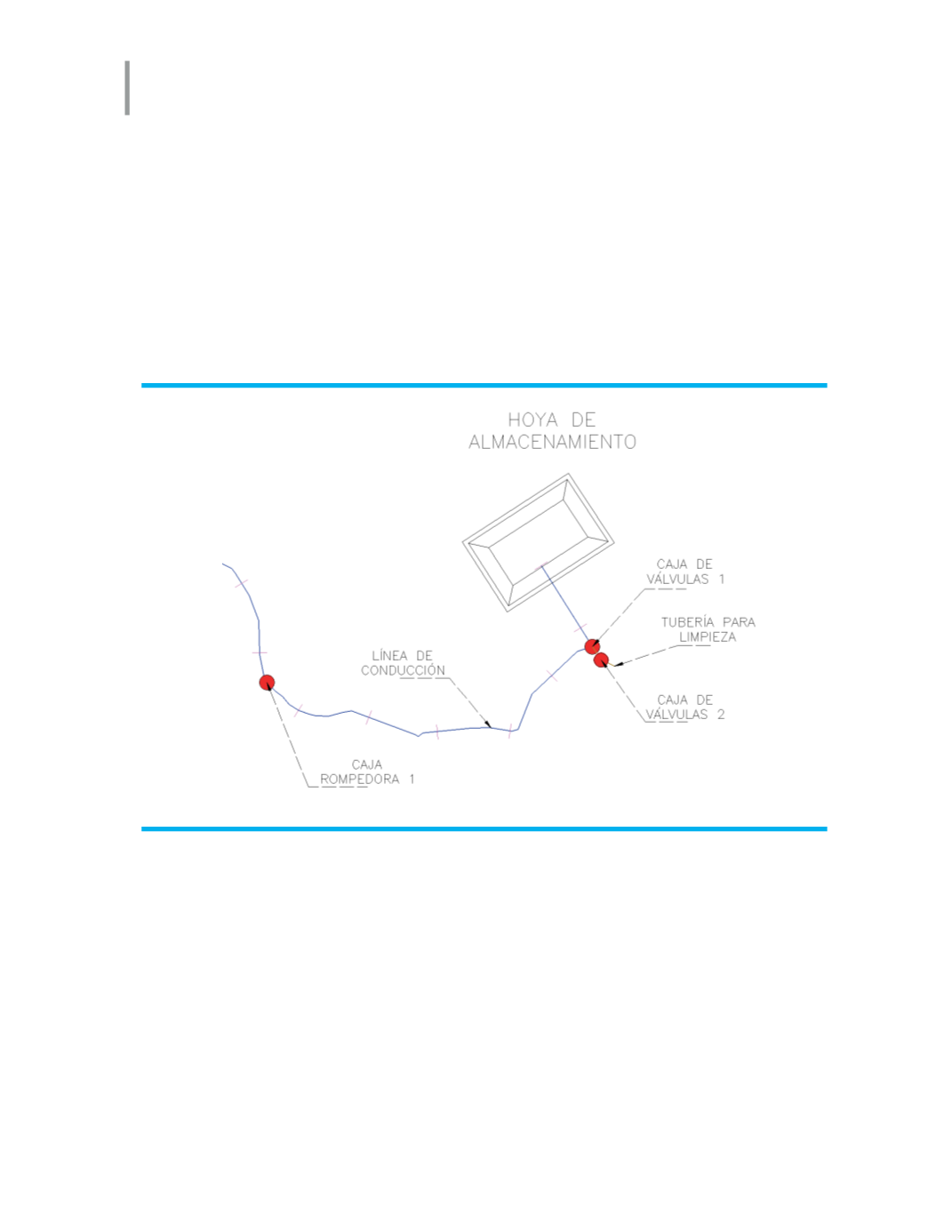

Figura 7. La válvula para la limpieza se ubica en la caja
de válvulas 2, localizada aguas abajo de la hoya de
almacenamiento.
Tubería de limpieza
Tubería ubicada en la par te baja del
piso de la hoya de almacenamiento, que
tiene la función de eliminar los sólidos
sedimentados en el fondo o vaciar por
completo la hoya.
Esta tubería es de hierro dúctil de 4
pulgadas de diámetro y cuenta con una
válvula de compuer ta ubicada en la caja
de válvulas 2
).El agua que sale
de esta tubería se dirige a la par te sur
del cerro Kukundicata.
Línea de conducción de la hoya a la
planta purificadora
La línea de conducción se conforma con tubería de hierro dúctil de 4 pulgadas de
diámetro, conectada desde la hoya hasta la planta purificadora, pasando por 5 cajas
rompedoras de presión
y
, 6 cajas de válvulas, una cisterna superficial
de 500 m
3
, un filtro rápido de flujo ascendente y una cisterna de 50 m
3.
