Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
18
VÁLVULA DE FLOTADOR
BRONCE DE 2”DE DIÁMETRO
REDUCTOR BUSH GALV.
DE 4 A 2”DE DIÁMETRO
VÁLVULA DE MARIPOSA
4”DE DIÁMETRO
TUBERÍA DE
LLEGADA
ARRANQUE DE
CONCRETO
EMPAQUE DE NEOPRENO
DE 4”DE DIÁMETRO
PARA BRIDA
BRIDA ROSCADA DE 4”DE
DIÁMETRO DE ACERO 150 LBS
TUBERÍA DE FO.GO.
DE 4”DE DIÁMETRO
TUBO DE SALIDA DE
4”DIÁMETRO
VÁLVULA DE MARIPOSA
DE 4”DIÁMETRO
BRIDA ROSCADA DE 4”DE
DIÁMETRO DE ACERO 150 lbs
TEE GALV. DE 4”DE
DIÁMETRO
DIAGRAMA DE CAJAS ROMPEDORAS
NIPLE GALVANIZADO
DE 2”DIÁMETRO DE 1.60 M
CODO GALV. DE 90
O
DE
2”DE DIÁMETRO
NIPLE GALVANIZADO
DE 2”DE DIÁMETRO DE 0.20 M
REDUCCIÓN BUSH GALV.
DE 4 A 2”DE DIÁMETRO

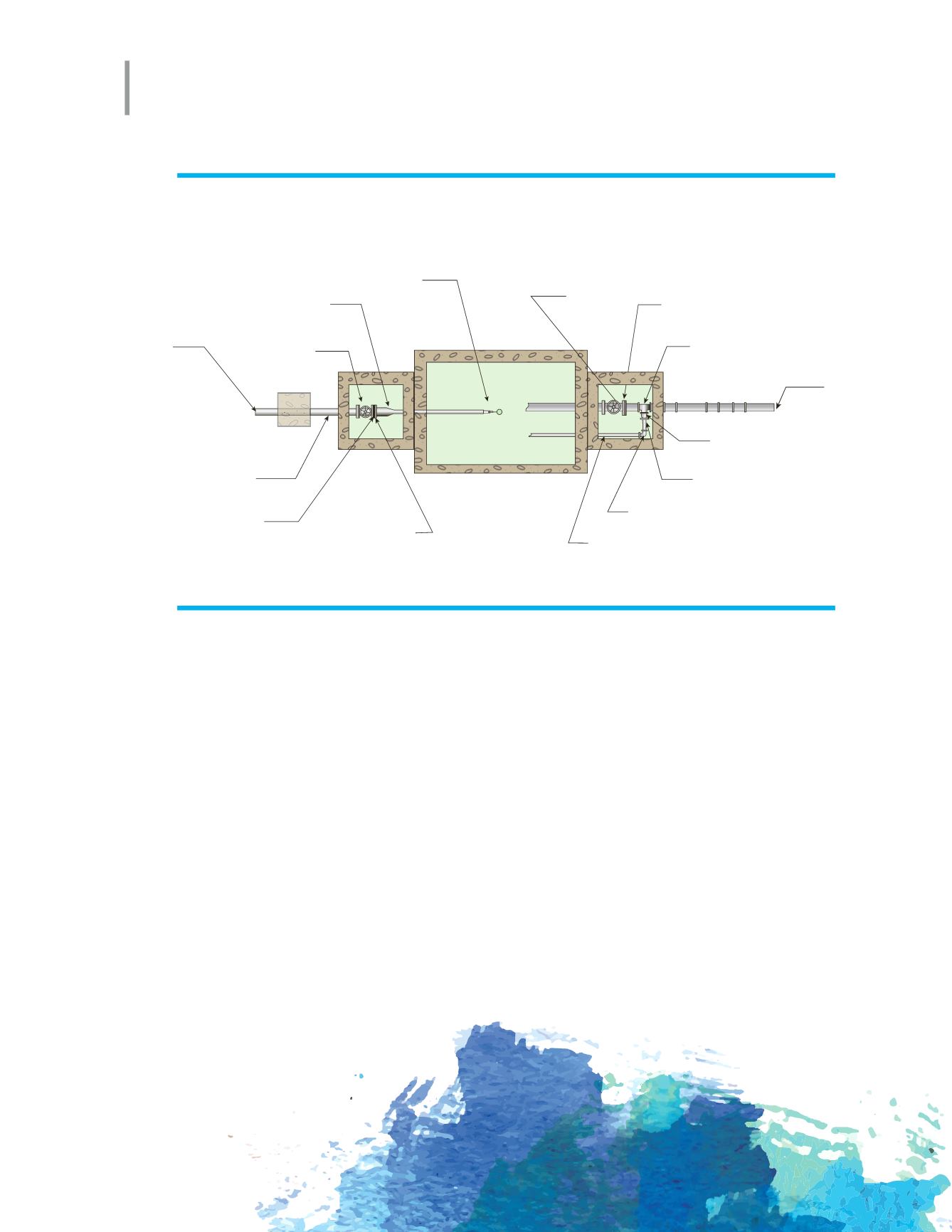

Figura 9. Arreglo tipo para las cajas rompedoras 1, 2, 3, 4, y 5.
Cisterna de 500 m
3
y 50 m
3
Las cisternas son depósitos para almacenar agua de lluvia y conservar la calidad del
agua; en par ticular este almacenamiento se conforma de dos cisternas capuchinas,
una de 50 y una de 500 m
3
respectivamente.
Estas cisternas consisten en una estructura cilíndrica de tabique colocado tipo
capuchino (de canto) reforzada con malla electrosoldada
.
