y la Figura 6.1.42 es un esquema de la operación. A la salida de la matriz el tubo aumenta
ligeramente de diámetro pero luego conserva un diámetro relativamente uniforme hasta
que se retira la carga de tracción. Para un mismo porcentaje de reducción en matriz la carga
requerida para pasar el tubo a través de la matriz es proporcional al límite de fluencia del
material y a la sección de la tubería.

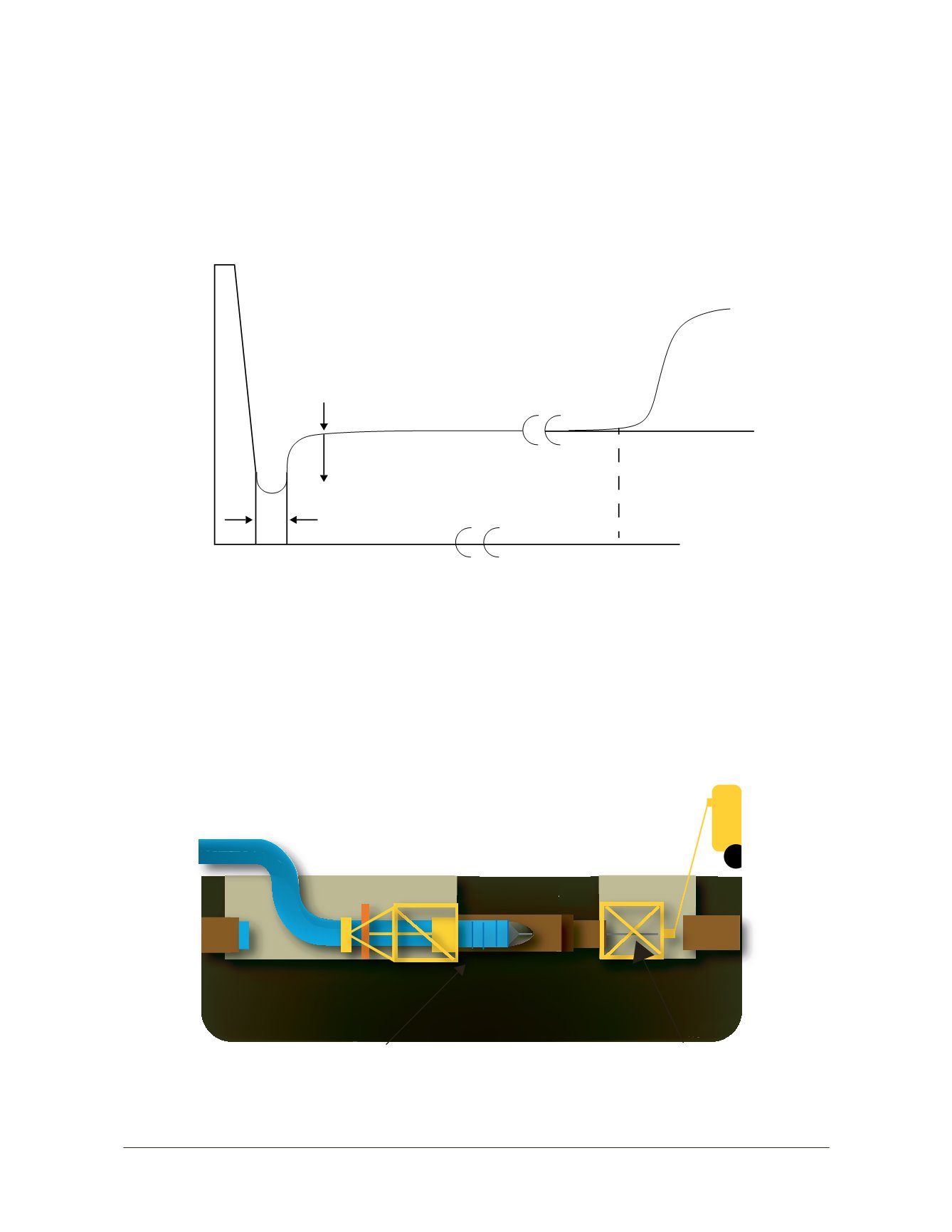

Figura 6.1.41 Cambio de diámetro durante el Swagelining (esquema)
Figura 6.1.42 Esquema de la operación de Swagelining
Diámetro
matriz
Expansión tras la
matriz
Tubería de PE
Supresión de la
carga
Diámetro de
inserción
Matriz de
reducción
Tubería de
PE
Conducción
existente
Torno
Rodillo de
entrada
Bastidor del
cabestrante
