El “Slip - Lining” provoca una reducción de área de paso, asociada al diámetro de la tubería
insertada. Para lograr el mismo caudal se requerirá un aumento en la presión de trabajo,
aunque en la mayoría de los casos esto no es posible debido al estado de la red en la que
está conectada esta tubería. La renovación en una tubería de fundición de diámetro interno
300 mm con un tubo de PE de 250 mm y SDR 17.6 resulta en una reducción de capacidad de
flujo de alrededor de 50%. La Figura 6.1.39 muestra el efecto de la holgura de inserción en la
capacidad de flujo cuando se utiliza una tubería de PE de SDR 17.6 para revestir una tubería
de
D
int
=300 mm, para una pérdida de carga fija. Esta muestra que una inserción ajustada
del revestimiento produce una capacidad de flujo del 86% de la lograda con la conducción
original.

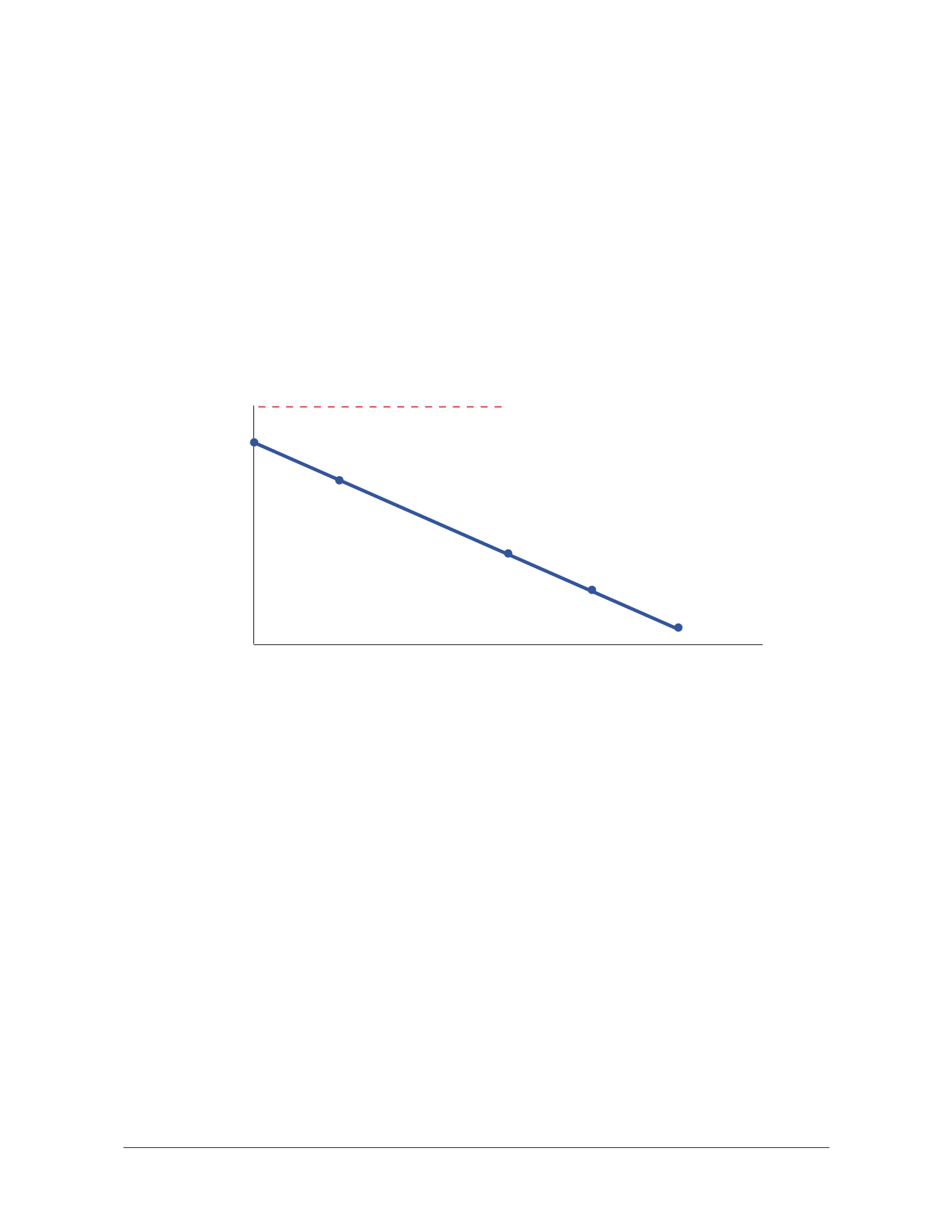

Figura 6.1.39 Efecto de la holgura de inserción en la capacidad de flujo.
0
60
50
40
30
20
10
Holgura en la insercción (mm)
E ciencia del ujo (%)
Conducción existente
Tubería de PE SDR17 en
una conducción de
300mm
95
85
75
65
55
45
35
La Figura 6.1.40 muestra, para una inserción sin holgura, el efecto del SDR (es decir, del
espesor de la pared) en la capacidad del flujo, donde con un SDR 33 se logra una nula reduc-
ción del flujo; la tubería de PE hidráulicamente lisa compensa la reducción en la sección. La
elección del SDR deberá ser contrastada con la presión de trabajo máxima dada por la Tabla
6.1.42.
De la Figura 6.1.39 puede deducirse la necesidad de un revestimiento sin holgura. La
mayor parte del desarrollo se ha dirigido a producir técnicas para reducir temporalmente
el diámetro de los tubos de PE lo suficiente para permitir una fácil inserción, permitiendo
posteriormente su recuperación para producir un ajuste en el interior de la conducción
existente. Todas las técnicas de revestimiento ajustado requieren el conocimiento del
diámetro interior de la conducción a reparar; las dimensiones máximas y mínimas del tramo
