de tubería pueden obtenerse en las normas pertinentes. Estas dimensiones son importantes
para dimensionar correctamente el tubo de revestimiento y que se produzca un buen ajuste
sobre la conducción existente. Previamente a cualquier operación de revestimiento ajustado,
la conducción existente debe dejarse fuera de servicio, limpiarse con equipos apropiados y
ser inspeccionados mediante circuito cerrado de televisión.

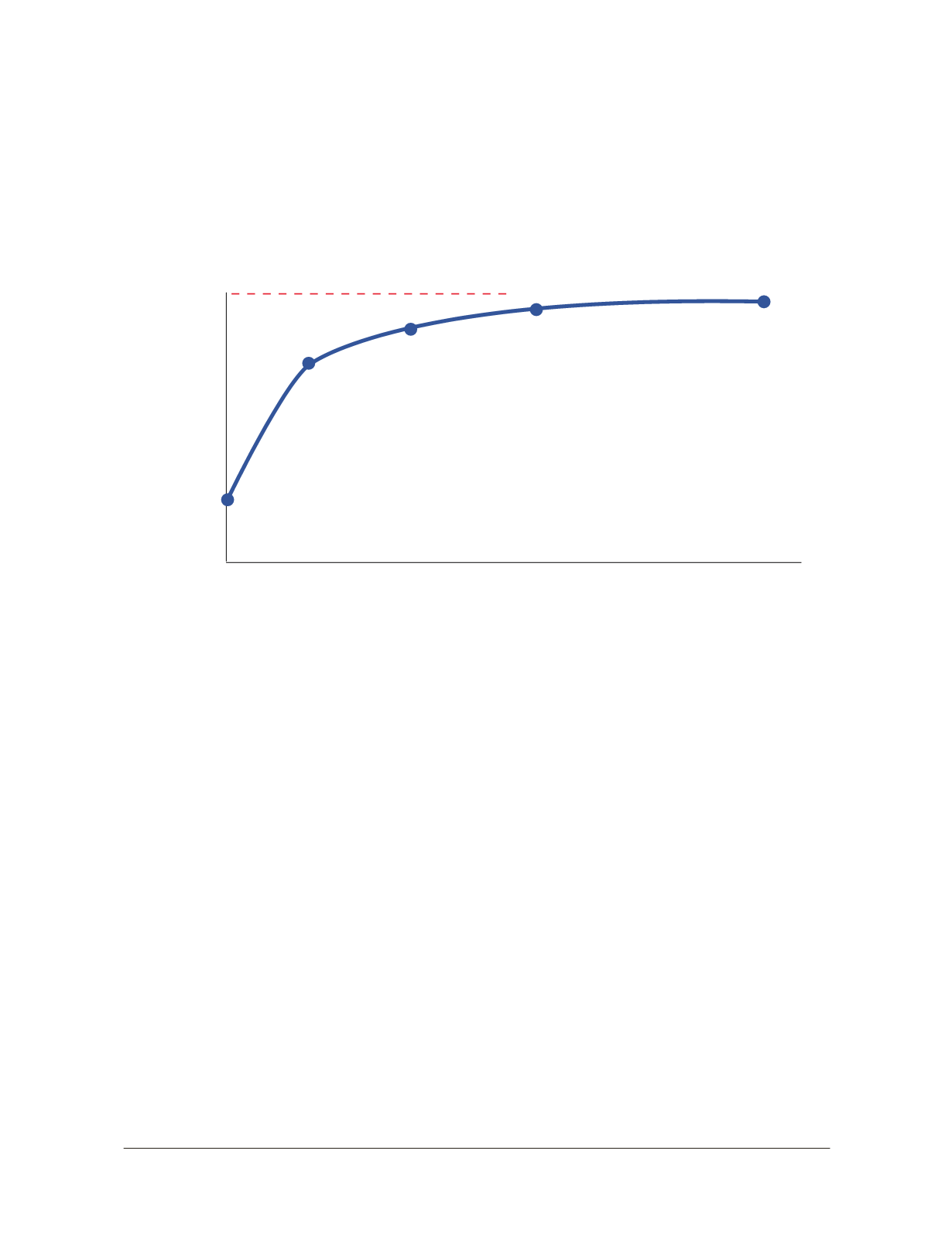

Figura 6.1.40 Efecto del SDR (espesor) en la capacidad de flujo en tuberías con ajuste forzado
11
31
26
21
16
SDR
E ciencia del ujo (%)
Conducción existente
95
100
90
85
80
75
70
65
55
60
50
Swagelining
El Swagelining se lleva a cabo utilizando tubos de PE de un diámetro exterior ligeramente
mayor que el mínimo diámetro interno especificado de la conducción existente. La tubería
de PE se pre-ensambla mediante juntas soldadas que deben ser rebajadas e inspeccionadas,
o para diámetros inferiores o iguales a 180 mm el tubo puede ser suministrado en un rollo
continuo. La tubería se introduce a través de una matriz de reducción, mediante un cabes-
trante, para reducir su diámetro y permitir una fácil inserción en la conducción existente.
Una vez retirada la carga de tracción, el diámetro de la tubería de PE aumenta espontánea-
mente hasta su tamaño original, produciendo un revestimiento sin holgura dentro de la
conducción existente.
La tensión en el cabestrante se controla a lo largo de la operación y está limitada normalmen-
te a un valor que no supere la mitad del límite de fluencia de la tubería de PE en cuestión.
La Figura 6.1.41 muestra la variación del diámetro de la tubería de PE durante el proceso,
