Medición en presas de almacenamiento
Con las consideraciones anteriores en la práctica
se pueden tener los siguientes sistemas de medi-
ción:
3.5.2 Medidores ultrasónicos
para conductos
presurizados
La opción tecnológica más adecuada la presentan
los medidores con sensores ultrasónicos de tiem-
po de travesía. Existen dos tipos de sensores: los
secos (
dry sensors
) y los húmedos (
wetted sensors
).
Los sensores secos se colocan sobrepuestos en la
tubería (
strap on
) con sujetadores soldados, o bien,
con cinchos o abrazaderas. Los sensores húmedos
se pueden colocar desde el exterior de la tubería
(de inserción) o dentro de la misma (intrusivos).
El arreglo de colocación se refiere a la disposición
de los sensores y la trayectoria de la señal ultrasó-
nica. A saber, los arreglos más comunes son en “Z”
y “V”. Para los sensores secos se pueden tener
los dos arreglos
y
. Algunos
fabricantes de equipos recomiendan un arreglo en
“Z” para tuberías con diámetro mayor a 1.6 m, y
el arreglo en “V” para diámetros menores a 1.6m.
Para el caso de sensores húmedos colocados des-
de el interior del conducto la única opción es en
“Z”
ya que por lo general son para
tubería de gran tamaño. Los sensores húmedos de
inserción pueden aceptar los dos arreglos, incluso
hay sensores de este tipo que ya vienen en carrete
y que por lo general son para tuberías pequeñas
.

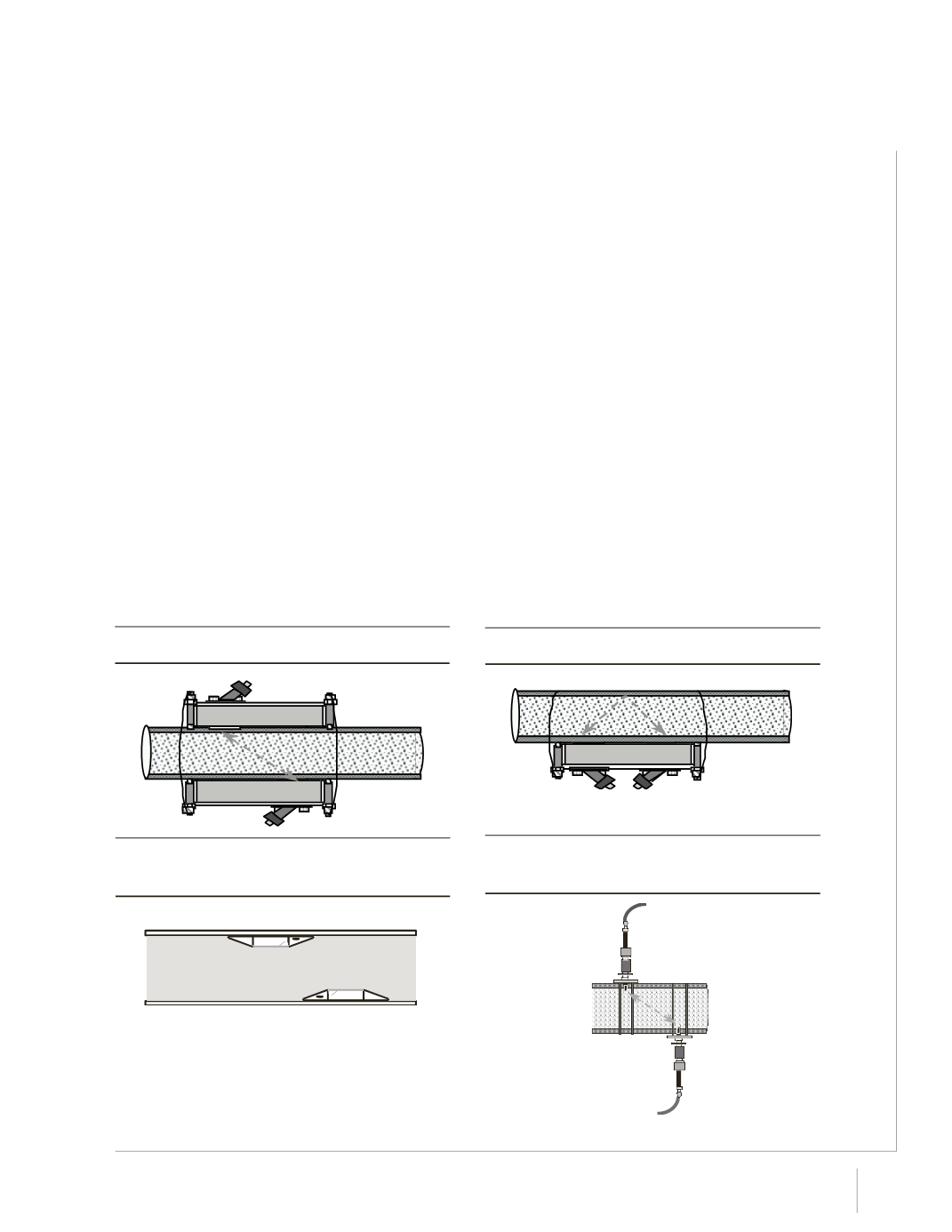

Figura 3.7 Sensores secos en arreglo “Z”.
Figura 3.8 Sensores secos en arreglo “V”.
Figura 3.9 Sensores húmedos intrusivos en arreglo
“Z” colocados en el interior del tubo.
Figura 3.10 Sensores húmedos de inserción en arre-
glo “Z” colocados desde el exterior del tubo.
