Medición del flujo volumétrico en presas, canales y pozos
!
!
T4
T3
T2
T1
U1
S7
S5
S3
S1
S8
S6
S4
S2
x
z
y
U1
U2
S2
S3
S4
T1
x
z
y
T1
U2
U1
S7
S3
S4
S8
S6
S2
T2
S1
S5
x
z
y
T4
T3
T1

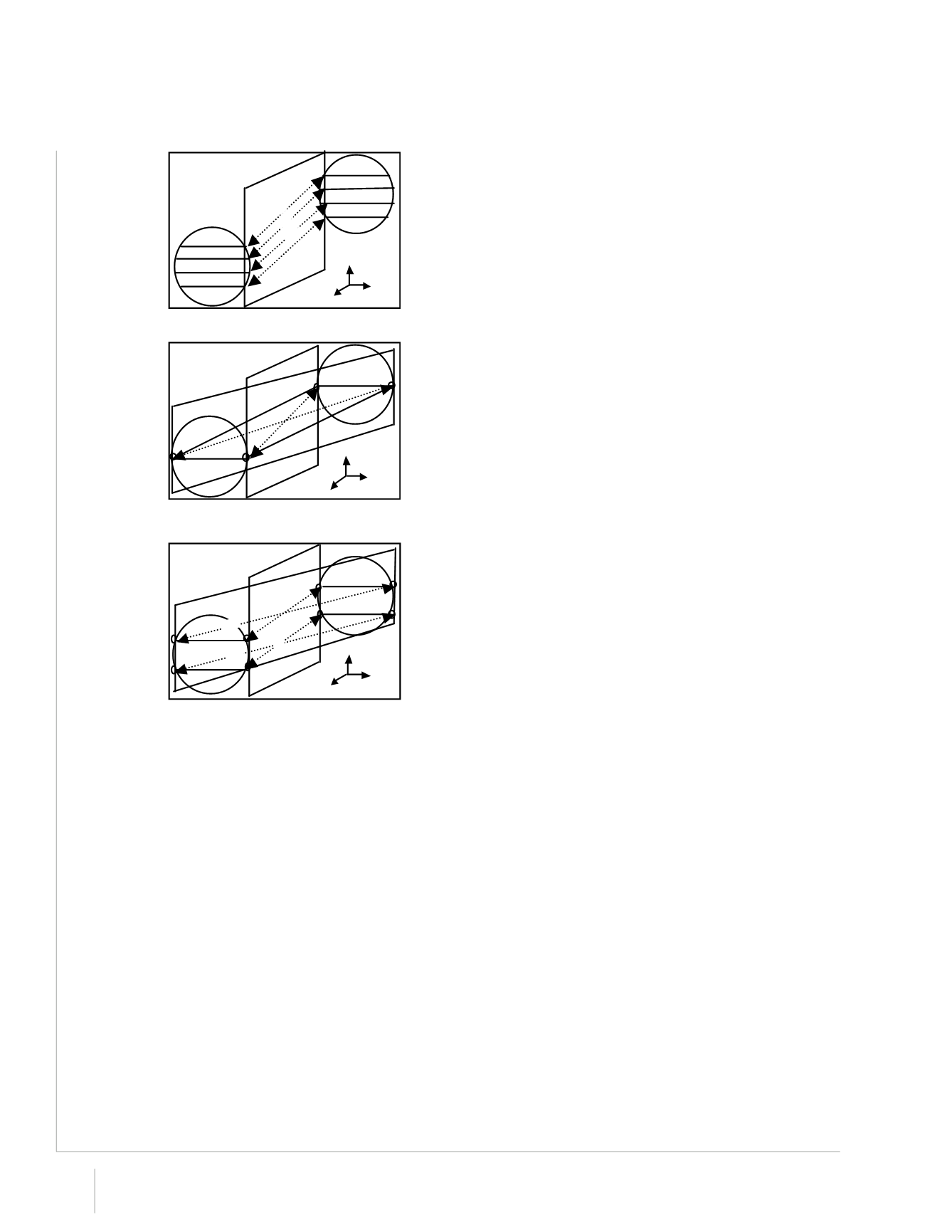

Un plano vertical (U1)
Cuatro trayectorias de medición (T1…T4)
Sensores requeridos (S1…S8): 8
Clave: 1E4P
Dos planos verticales (U1, U2)
Dos trayectorias de medición (T1,T2)
Sensores requeridos (S1…S4): 4
Clave: 2E2P
Dos planos verticales (U1, U2)
Cuatro trayectorias de medición (T1…T4)
Sensores requeridos (S1…S8): 8
Clave: 2E4P
De acuerdo a lo anterior, un arreglo con la si-
guiente clave: 2E8P, tendrá 2 planos verticales, 8
trayectorias (4 en cada plano) y se requerirán 16
sensores.
La clave 2E16P, tendrá igualmente dos planos ver-
ticales, pero 16 trayectorias (8 en cada plano) y se
requerirán 32 sensores.
La combinación disponible dependerá del fa-
bricante y del nivel de precisión requerida en la
medición.
3.6. SUMINISTRO,
COLOCACIÓN Y PUESTA
EN OPERACIÓN DE
SISTEMAS DE MEDICIÓN
EN PRESAS
Una vez realizado las visitas de campo y haber se-
leccionado el sistema de medición más adecuado
al tipo de toma, se debe de realizar el proyecto
ejecutivo en donde se establecerá claramente el
tipo de medidor a suministrar, el sitio de coloca-
ción y las pruebas de verificación que deben lle-
varse a cabo para la puesta en operación.
