Medición en presas de almacenamiento
En función de las características de la obra de toma
se selecciona el sistema de medición más adecua-
do. Por ejemplo, si se tiene una tubería alojada en
un túnel de dimensiones considerablemente ma-
yores al diámetro del tubo, lo más recomendable
es un medidor ultrasónico de tiempo de tránsito
colocado desde el exterior del tubo. En el siguien-
te
se dan algunas recomendaciones
generales en función del tipo de toma consideran-
do que se disponen de los tramos rectos y que no
se tiene la presencia de turbulencia (aguas blancas).

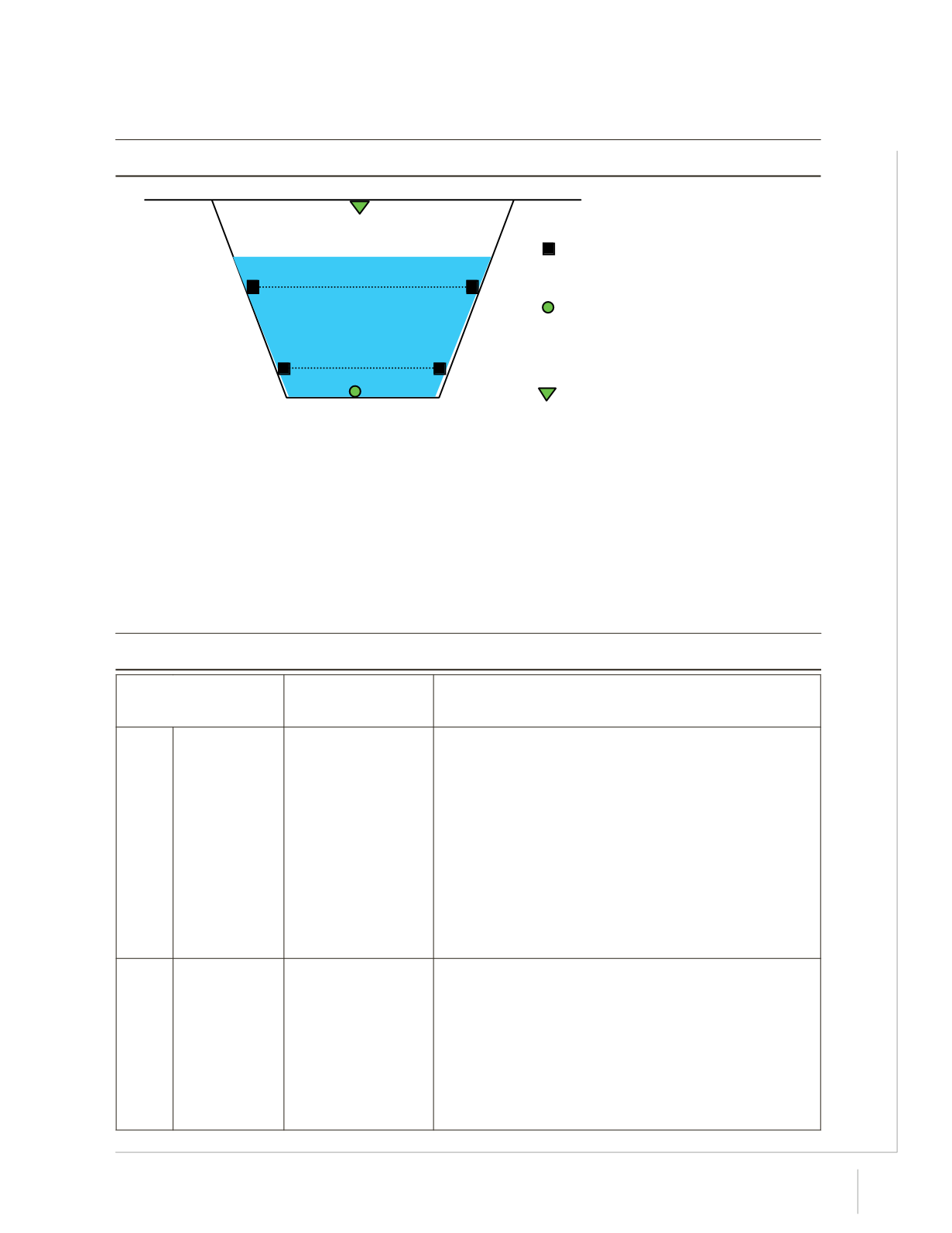

Figura 3.14 Colocación típica de los diferentes sensores en la sección del conducto a superficie libre.
Trayectoria
Trayectoria
1
sensor de nivel intrusivo
(transductor de presión)
sensor de nivel extrusivo
(ultrasónico)
sensor de velocidad
Cuadro 3.1 Sistema de medición en función de la obra de toma.
Tipo de conducción de
descarga de la obra de
toma
Sistema recomendable
Requerimientos
1
Túnel como
conducto abierto
de pequeñas
dimensiones
(hasta 5 m de
ancho y 3 m de
tirante). Figura
3.4
Sensor de nivel:
extrusivo o intrusivo.
+
Sensor de velocidad:
tipo doppler o tiempo
en tránsito.
Sensor de nivel extrusivo: flujo sin espuma y sin sólidos flotando
en la superficie.
Sensor de nivel intrusivo: sin excesiva cantidad de sólidos disueltos
ni sedimentos.
Sensor de velocidad doppler : velocidad menor a 6 m/s. Poca
variación de tirantes. Área hidráulica bien definida.
Sensor de velocidad tiempo en tránsito: velocidad menor a 15
m/s. Si la variación de tirantes es grande se pueden instalar dos o
más pares de sensores. Área hidráulica bien definida.
2
Túnel como
conducto abierto
de grandes
dimensiones
(más de 5 m de
ancho y más 3 m
de tirante). Figura
3.4
Sensor de nivel:
extrusivo o intrusivo.
+
Sensor de velocidad:
tipo tiempo en tránsito.
Sensor de nivel extrusivo: flujo sin espuma y sin sólidos flotando
en la superficie.
Sensor de nivel intrusivo: sin excesiva cantidad de sólidos disueltos
ni sedimentos.
Sensor de velocidad tiempo en tránsito: velocidad menor a 15
m/s. Si la variación de tirantes es grande se pueden instalar cuatro
o más pares de sensores. Área hidráulica bien definida.
