Medición en presas de almacenamiento

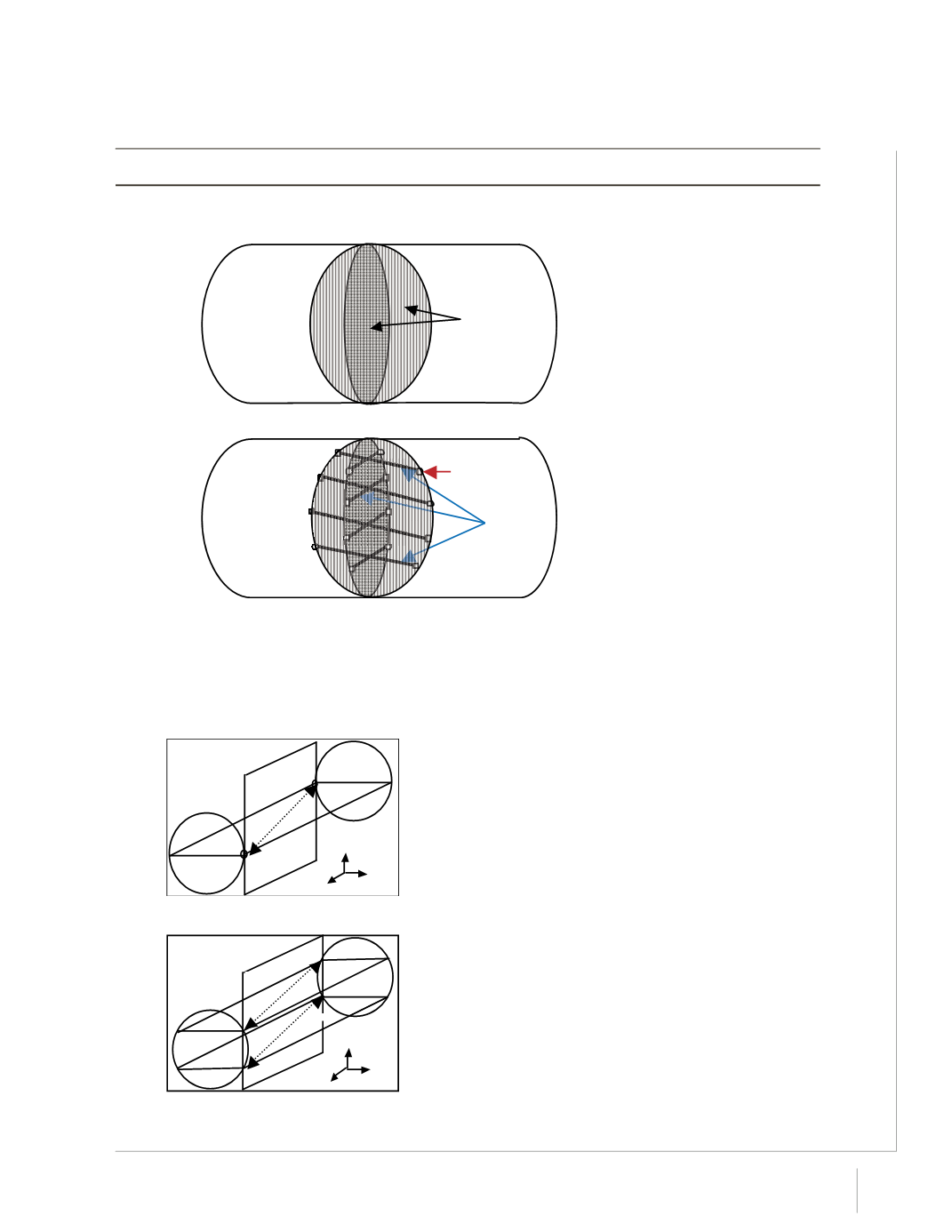

Figura 3.15 Elementos para el arreglo de los sensores en conductos a presión y a superficie libre.
trayectorias de medición
planos de medición
sensor
Uno o dos planos pueden alojar un número de
trayectorias de medición y por consecuencia serán
necesarios un número de sensores ultrasónicos.
Por ejemplo las siguientes combinaciones son
posibles:
T1
U1
S2
S1
x
z
y
"
!
T2
T1
U1
S3
S1
x
z
y
S2
Un plano vertical (U1)
Una trayectoria de medición (T1)
Sensores requeridos (S1, S2): 2
Clave: 1E1P
Un plano vertical (U1)
Dos trayectorias de medición (T1,T2)
Sensores requeridos (S1...S4): 4
Clave: 1E2P
