Medición del flujo volumétrico en presas, canales y pozos
3.5.3 Medidores ultrasónicos
para conductos abiertos
A diferencia de los sensores usados para tuberías,
que calculan el área hidráulica por medio del área
de un círculo (el tubo), los medidores para con-
ductos abiertos calculan el área hidráulica en fun-
ción del nivel. Es por ello que deben tener un sen-
sor adicional para medir dicho nivel. Actualmente,
se presentan tres versiones comerciales de me-
didores con sensores ultrasónicos de efecto
do-
ppler
: uno que se coloca en el fondo del conducto
(intrusivo), otro que se coloca en las paredes del
conducto (intrusivo) y otro que se coloca fuera
del agua, encima de la superficie (extrusivo). Los
medidores ultrasónicos de tiempo de travesía para
conductos a superficie libre estiman la velocidad
por medio de pares de sensores que funcionan,
al igual que los sensores para tuberías, midiendo
la diferencia de frecuencia entre un emisor y un
receptor, generada por el efecto del flujo. Por lo
general, se colocan desde dos hasta cuatro pares
de sensores que miden la velocidad. El sensor de
nivel que se utiliza para determinar el área hidráuli-
ca puede ser externo (ultrasónico) y se sujeta por
lo general en la parte superior del conducto de
manera que no quede sumergido, por el contrario,
si es intrusivo (transductor de presión) se coloca
en el fondo del conducto o en un pozo aquietador.

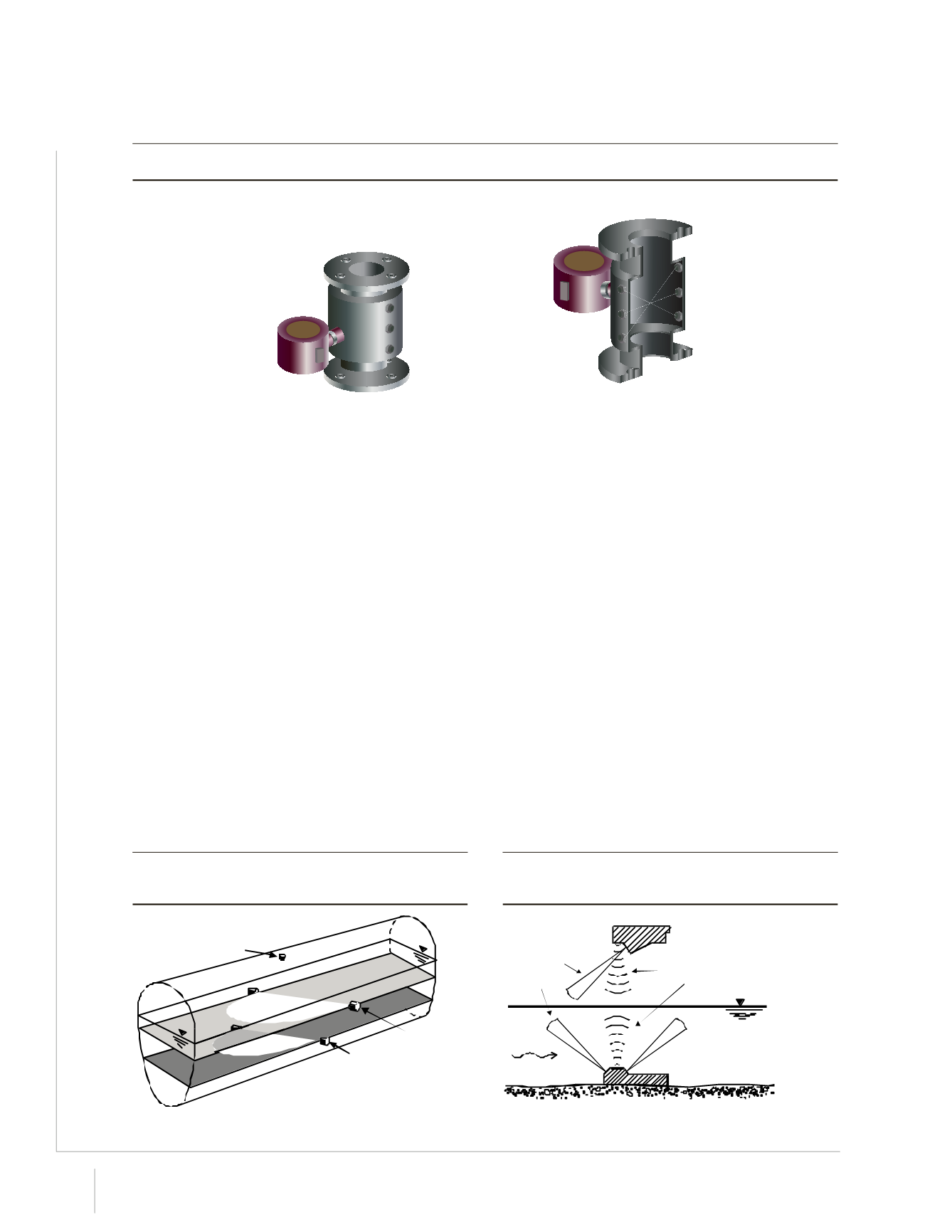

Figura 3.11 Sensores húmedos de inserción (tres pares) en arreglo “Z” en carrete bridado.
Figura 3.12 Sensores ultrasónicos de tiempo de trave-
sía y ultrasónico de nivel.
Figura 3.13 Medidores de flujo con sensores ultrasó-
nicos de efecto doppler y ultrasónicos de nivel.
medidor extrusivo
pulso ultrasónico
para medir el nivel
pulso ultrasónico (doppler)
para medir la velocidad
pulso ultrasónico
(doppler) para
medir la
velocidad
medidor intrusivo
V2
V1
trayectoria 1
sensor de nivel
trayectoria 2
