en cualquier caso es proporcional a la corriente. Para células tubería-suelo, la corriente es
inversamente proporcional a la resistividad del suelo. La resistividad del suelo es afectada
por el tipo de suelo y los materiales que formen la mezcla de suelo.
Evaluaciones de resistividad del suelo
Éste es el principal indicador del potencial corrosivo del medio para la tubería (de acero
principalmente). Existe una clasificación de suelos con base en inspecciones visuales (ver
Figura 6.1.62), la resistividad de los suelos ha sido medida para estas clases para generar una
clasificación de éstas como un indicador del potencial corrosivo del medio. Asimismo se
ha establecido que la resistividad de un suelo varia con las posibles mezclas de materiales.
El tipo de mezcla puede originar variaciones en la resistividad de 4.7 a 11 veces los valores
mínimos de resistividad. Estos datos revelan que una tubería sujeta a suelos similares puede
tener diferentes grados de corrosión debido a las diferentes mezclas de suelo.

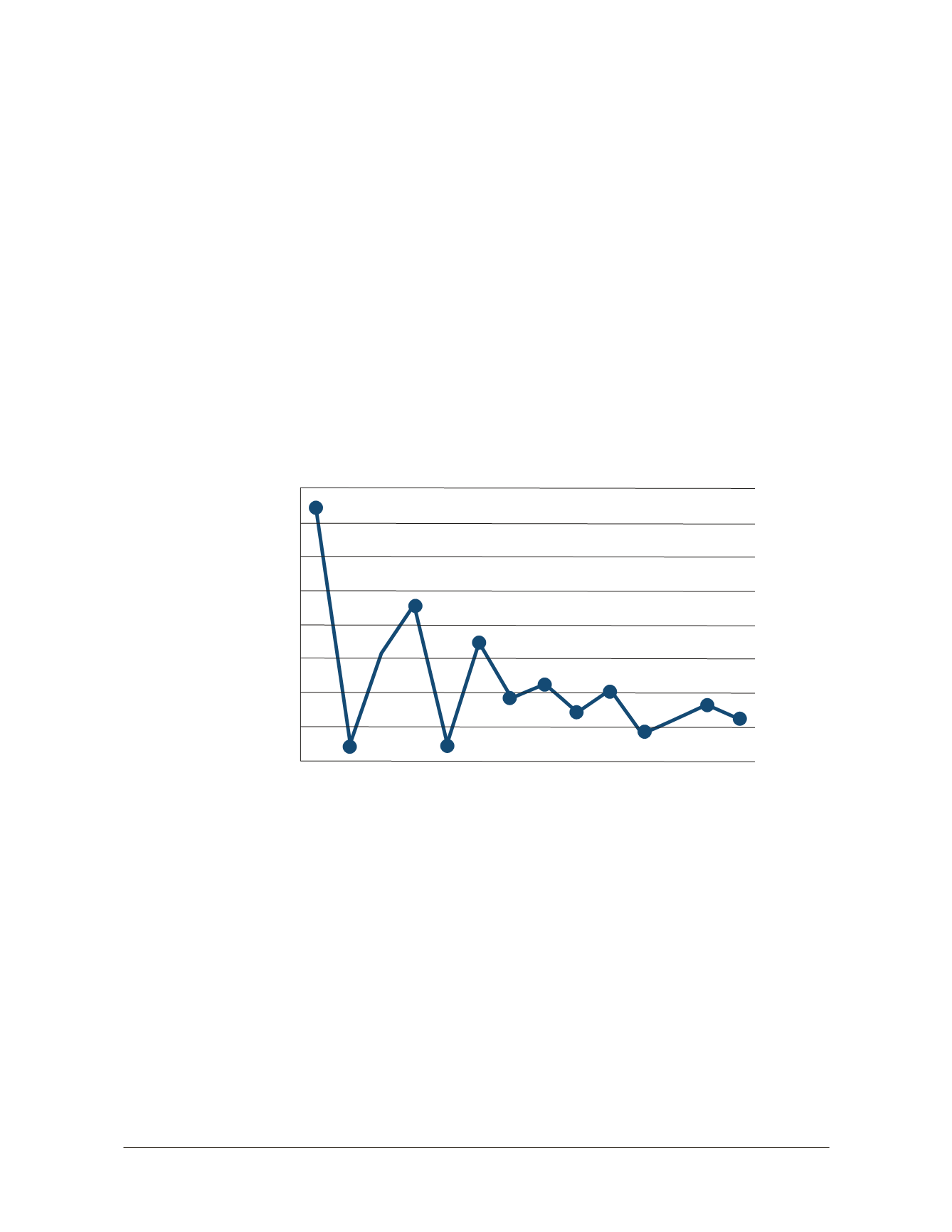

Figura 6.1.62 Resistividad del suelo
40
35
30
25
20
15
10
5
0
Grava-arenosa
Gravayaluvión
Gravayarcilla
Arena
Arenacongrava
Arenaconaluvión
Arenaconarcilla
aluvión
Aluviónyarena
Aluviónygrava
Aluviónyarcilla
Arcilla
Arcillaygrava
Arcillayarena
Rs . 1000 Ohm .cm
Resistividad del suelo y corrosión externa
Algunos estudios sobre la relación entre la resistividad del suelo y la tasa de corrosión externa
muestran una sorprendente baja correlación. Los analistas indican que puede deberse a que
la resistividad se mide en ciertas condiciones del suelo, que pueden no ser representativas
de las variaciones de resistividad del suelo a lo largo del tiempo que tiene la tubería en él.
