Con relación al diseño de los pozos, solo se puso tubería ranurada a la profundidad a la que se
quería conocer la calidad del agua; en el resto del pozo se colocó tubería lisa y en todos los
pozos se colocó un tapón de fondo. Este diseño fue un factor muy importante, ya que a través del
muestreo puntual fue posible modelar y conocer las reacciones químicas en una determinada parte
del acuífero y no del agua mezclada en el interior del pozo.
En la
se observa que para el día 9 de octubre, cuando aún no se había iniciado la prueba
de recarga, la CE de un pozo totalmente ranurado, como es el caso del P9, variaba en alrededor de
520 mS/cm a los 5 m de profundidad, con un pozo que está solamente ranurado de los 4 a los 5 m
(pozo P4). De igual forma, a la profundidad de 7.5 m la variación de la CE entre los pozos P9 y el
P7 era de 210 mS/cm. Esto confirma que para conocer con precisión las características químicas del
agua en diferentes partes del acuífero se requiere de pozos con diseños especiales y no de pozos
totalmente ranurados.
Conductividad Eléctrica Pozos P-4, P-7 y P-9
9 de Octubre de 2011
Profundidad (m)
Conductividad Eléctrica ( S/cm)
700
4
5
6
7
8
9
10
11
800 900 1000 1100 1200 1300 1400 1500
P-4
P-7
P-9
Conductividad Eléctrica Pozos P-4, P-7 y P-9
11 de Octubre de 2011
Profundidad (m)
Conductividad Eléctrica ( S/cm)
700
4
5
6
7
8
9
10
11
800 900 1000 1100 1200 1300 1400 1500
P-4
P-7
P-9

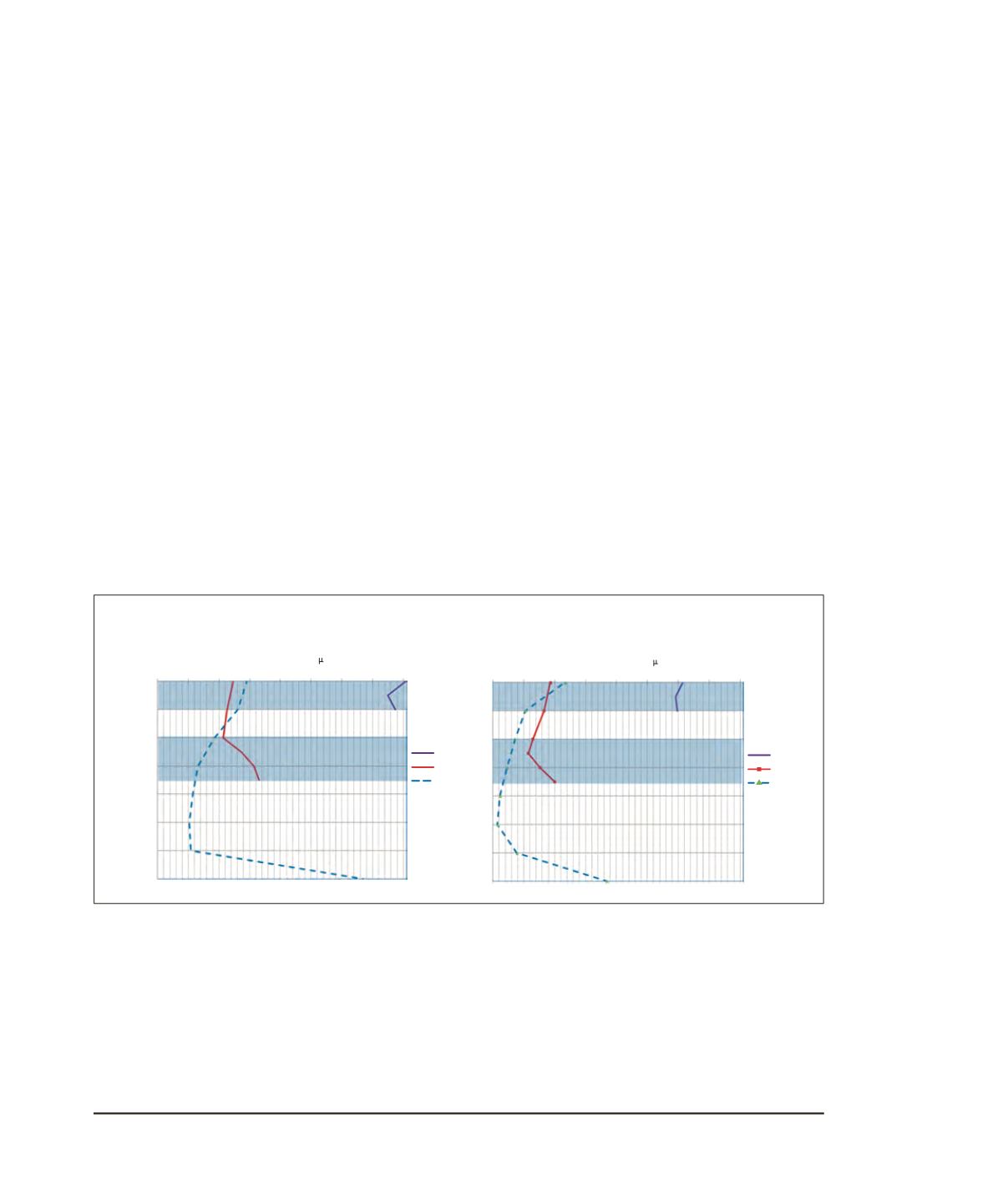

Figura 14.6.
Variación de la conductividad eléctrica (CE) en pozos con diferente diseño. Las zonas
en azul indica la parte ranurada en los pozos: P4 (solo la parte superior), P7 (solo la parte inferior), P9
(totalmente ranurado).
