Soluciones tecnológicas para una mayor eficiencia en dispositivos MAR


          871


          experiencias mencionan el uso de “anammox”, para mejorar la oxidación aeróbica de amonio (Van


          de Graaf



            et al.



          1995; Kuenen & Jetten 2001).


          Esta solución técnica no está siendo probada en ningún lugar de demostración del proyecto MARSOL


          actualmente debido a que su coste económico excede los beneficios esperados del análisis coste-


          beneficio.



            16 - Mecanismos para forzar la mezcla de diferentes capas de agua de recarga,





              p. ej.





            , para canales,




            forzar el agua a pasar por encima o debajo de los dispositivos de parada.



          Los dispositivos de represamiento colocados a lo largo de los canales por lo general producen


          un aumento en la concentración de oxígeno disuelto en el agua de recarga y la correspondiente


          reducción en la tasa de infiltración debido al efecto Lisse (Krul & Liefrinck 1946). También tiene


          lugar una estratificación térmica e hidroquímica, evitando la mezcla de agua a lo largo del canal y


          favoreciendo condiciones indeseables (Heilweil & Marston 2013).


          Según estimaciones, el volumen de infiltración disminuyó en un 25 % desde el primer al segundo


          ciclo de recarga (2003-2004), un hecho atribuible a la incorporación de aire (Fernández



            et al.



          2009).


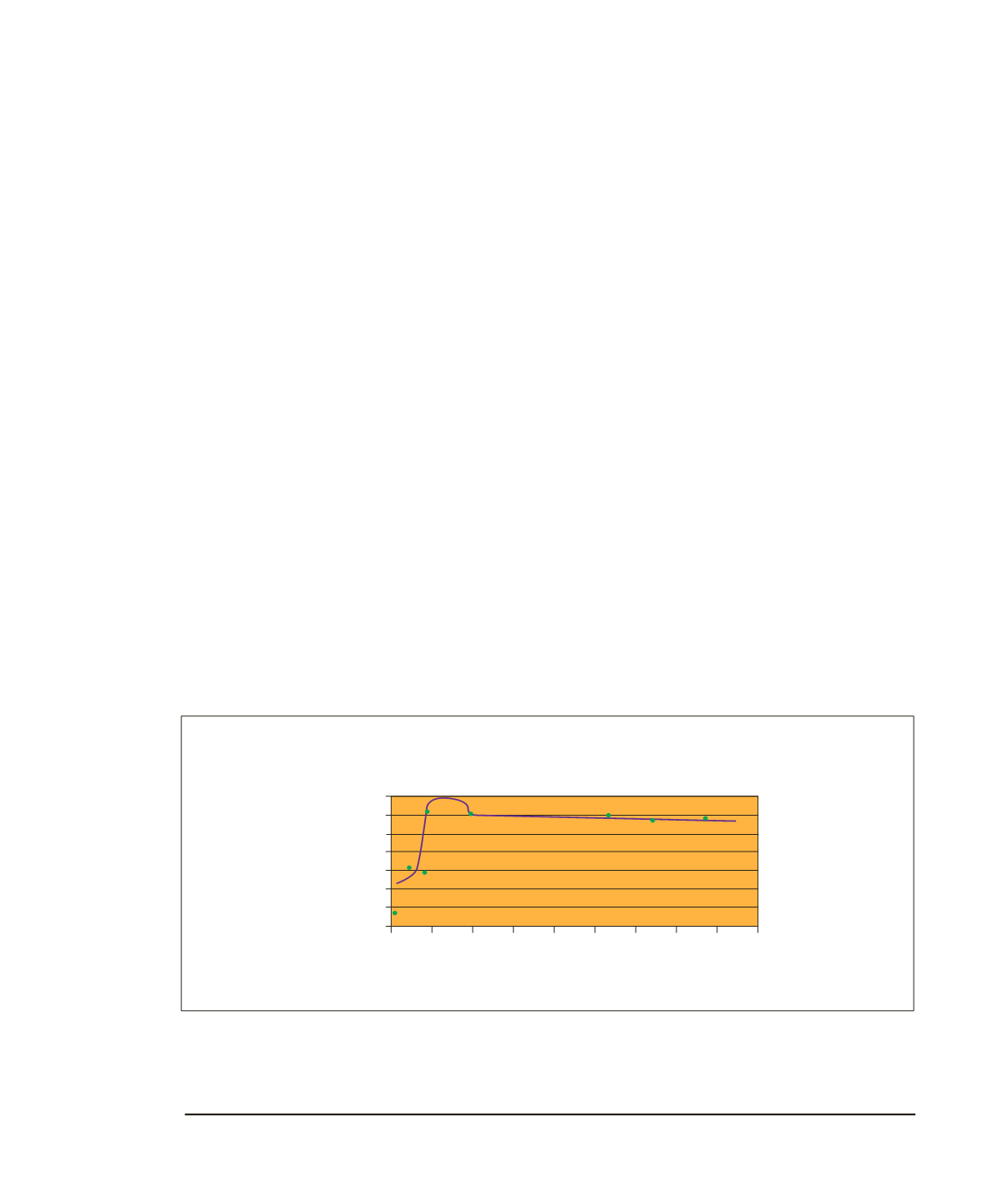

          La evolución del aire atrapado en el acuífero se muestra en la




            Distribución temporal de la tasa de




            in ltración en el canal este




            (mm/año)




            Tasa de in ltración




            (mm/año)




            350




            300




            250




            200




            150




            100




            50




            0




            0  20  40  60  80  100  120  140  160  180




            Nº día del tercer ciclo de recarga arti cial




            (2005/04)




            19; 315 39; 301




            108; 300




            126; 291




            149; 289




            7; 159




            14; 140




            1; 35



          Figura 23.17.


          Cambios en la evolución del aire atrapado en el acuífero durante un ciclo de recarga


          (Tomado de Fernández



            et al.



          2009). Curva tipo Blaxejewski 1979.
