El molinete, importancia, fundamentos y buenas prácticas
de los componentes sirven para fijar o sumergir al
molinete en la corriente y colocarlo a la profundi-
dad deseada. Para la descripción de las piezas del
subconjunto se debe mencionar que se tienen dos
opciones: una rígida y otra flexible.
En el caso de la sujeción rígida, se tienen cinco
piezas: la varilla, la zapata, la cruceta, el timón y la
horquilla
). la primer pieza es una vari-
lla en la que se monta el subconjunto de giro y el
timón por medio de una pieza llamada “cruceta”.
Esta opción se usa cuando se afora “vadeando”,
es decir cuando el aforador se introduce en la co-
rriente. La varilla tiene marcas a cada 10 cm para
facilitar la colocación del molinete a la profundidad
deseada.
La cruceta es una pieza que une el subconjunto
de giro con la varilla y con el timón. Se trata de
una pequeña barra de sección circular con una
perforación circular al centro donde entra la vari-
lla, otra perforación en un extremo y una sección
más delgada. En la perforación se coloca el timón
y la sección más delgada entra en la horquilla. La
cruceta tiene además dos tornillos para sujetar al
timón y a la varilla. El timón se conforma por dos
placas de lámina unidas ortogonalmente entre
ellas; su función es la de minimizar el cabeceo y
los movimientos laterales del subconjunto de giro
ante las fluctuaciones de la corriente de agua. La
zapata es una placa metálica rectangular que se
conecta al extremo inferior de la varilla para servir
como apoyo del conjunto cuando se asienta en el
fondo del cauce.

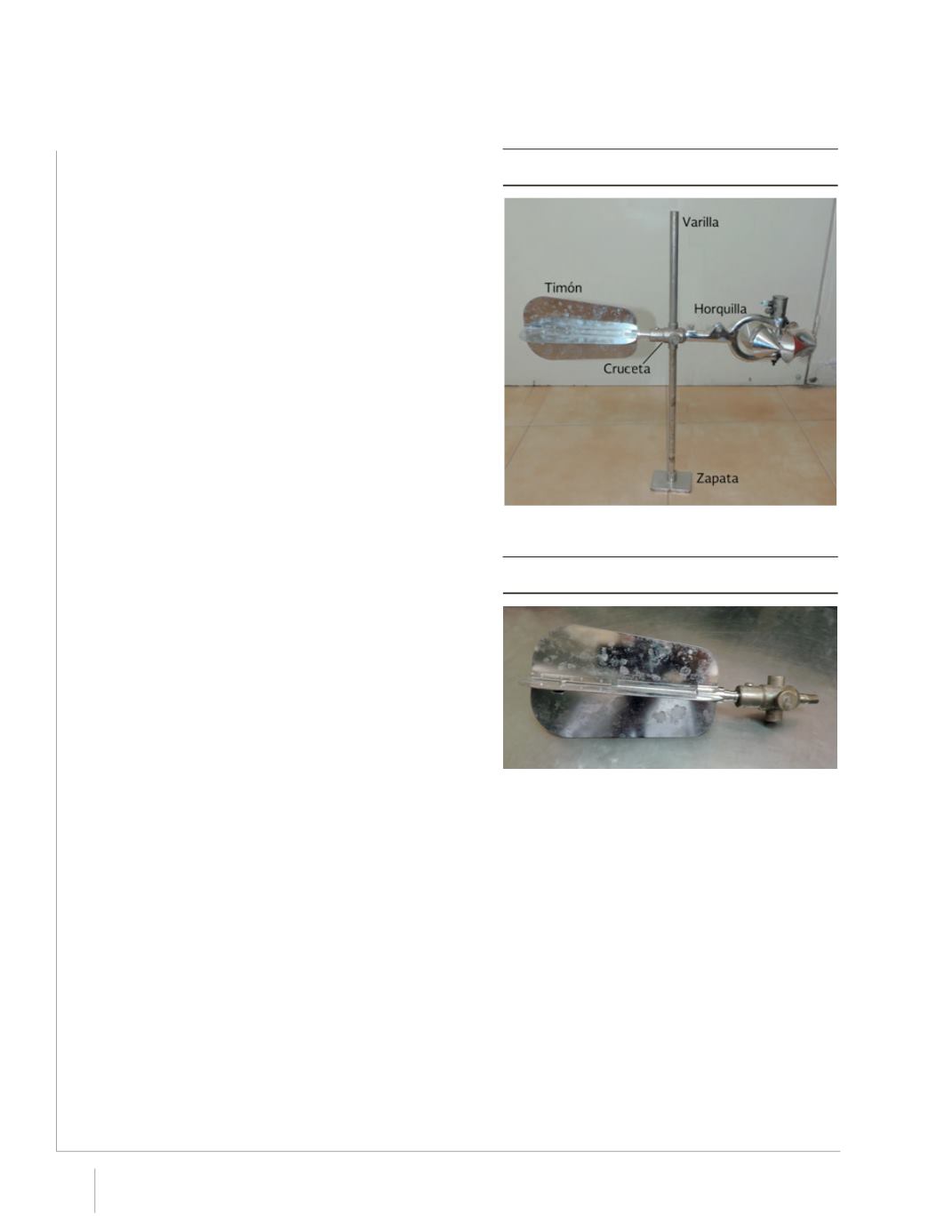

Figura 3.22 Conjunto de sujeción, opción rígida
Figura 3.23 Timón y cruceta
La horquilla es una barra recta perforada en el
centro y unida a otra barra doblada en forma de
“U”, dicha forma permite el libre giro de la rueda
de copas. El extremo opuesto a la forma curva de
la horquilla se une a la cruceta. Como se observa
en la
, la parte recta de la horquilla tiene
un tornillo para asegurar la unión con la cruceta.
En los extremos de la barra doblada, se tienen un
par de cilindros cuyas perforaciones son diferen-
tes, el cilindro inferior tiene una perforación cen-
tral pequeña, y en ella se coloca el pivote, en un
