Descripción del molinete actual
costado tiene una perforación roscada que sirve
para asegurar el pivote al cilindro por medio de un
tornillo de sujeción. El cilindro superior tiene una
perforación más amplia para recibir a la cámara de
contactos, también tiene una perforación lateral
roscada para asegurar dicha cámara de contactos.
En la
se muestra la horquilla separada
del subconjunto.
La segunda opción del subconjunto de sujeción es
cuando se usa un cable para suspender el moli-
nete. Como en el caso del subconjunto de con-
teo, el cable de suspensión no se suministra por el
vendedor, ello redunda en que se usen diferentes
tipos de cable, por ejemplo, puede ser cable de
acero, cuerdas de nylon incluso cables eléctricos
que cumplen del doble papel de servir para la sus-
pensión del molinete como para conducir la señal
eléctrica para contabilizar los giros.
En este caso, la horquilla es la que une al subcon-
junto, en ella se coloca la solera, que es una barra
rectangular metálica formándose una especie de
cruz, en la parte superior se conecta el cable, en
la parte inferior el escandallo, en un extremo va el
timón y en el extremo contrario el subconjunto
de giro. En la
se muestra la solera unida
a la horquilla.
El timón es el mismo que se usa para la opción
rígida, pero en la opción flexible se une al subcon-

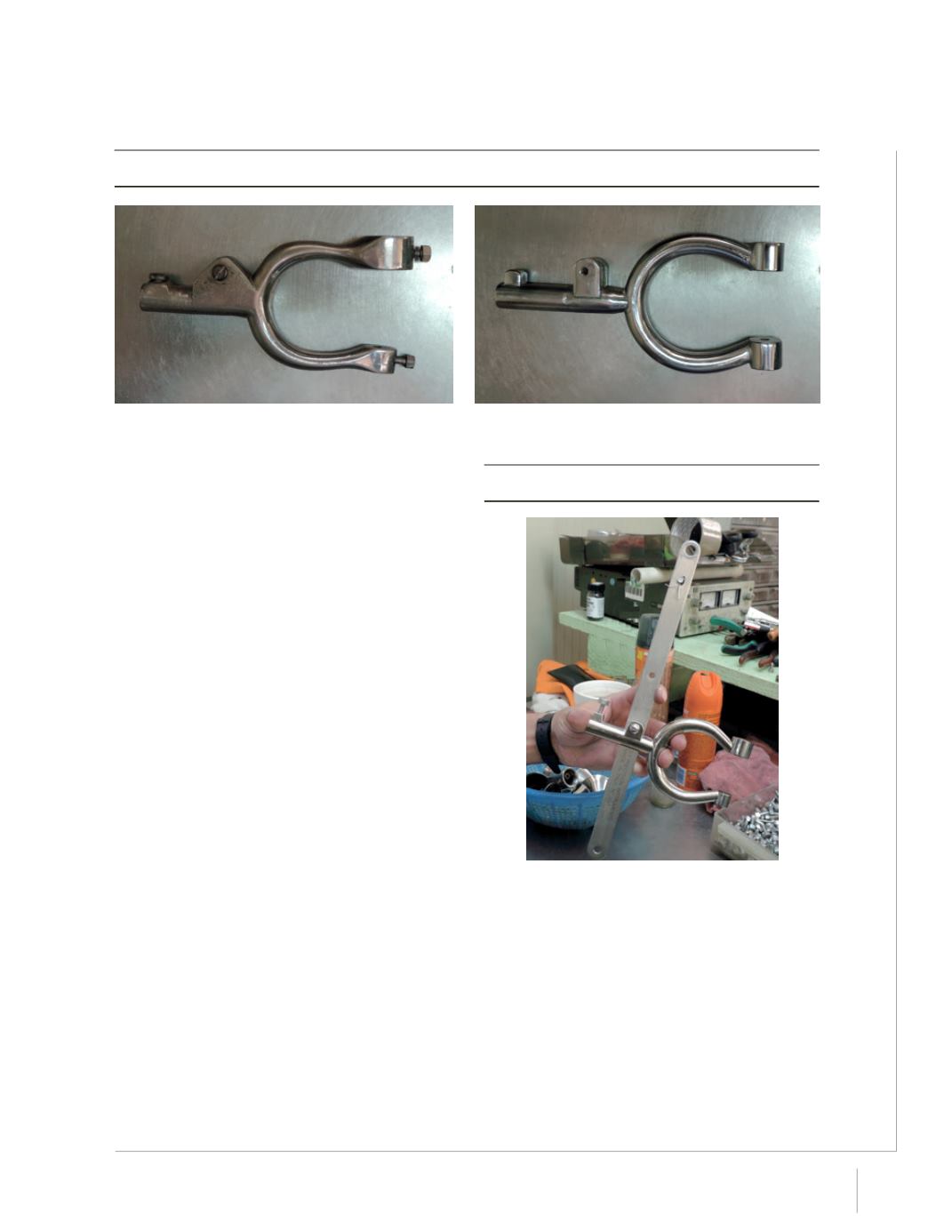

Figura 3.24 Dos tipos de horquilla
Figura 3.25 Solera unida a la horquilla
