Descripción del molinete actual
de un circuito eléctrico. El conteo visual directo,
solo se puede hacer cuando el molinete está a
la vista, ello se logra si el molinete se coloca muy
cerca de la superficie y la claridad del agua es sufi-
ciente para distinguir las copas. Para ello una de las
copas debe estar pintada, generalmente se pintan
de color rojo. Cuando el conteo es visual pero por
medio de un circuito eléctrico, se tiene también un
cable y una batería, pero ahora se tiene un gene-
rador de señal visual, como un foco por ejemplo.
En l
, se muestra un esquema ilustrativo
del subconjunto. Se considera como parte de las
opciones del subconjunto a una de las copas que
ha sido pintada para permitir el conteo visual di-
recto
.
Se presenta al conjunto de conteo, considerando
la opción de sujeción flexible del moliente, que en
seguida se describe. El concepto importante en
este caso, es el circuito eléctrico, y como se obser-
va en la
, el circuito se cierra al conectar
una de las terminales del cable en el tornillo de la
espiral y la otra terminal en un tornillo ubicado en
la parte superior de la horquilla.
Es conveniente aclarar, que el subconjunto de
conteo no es suministrado por los vendedores de
molinetes, es por ello que se tienen varias solucio-
nes al manejo de la señal para hacerla cuantitativa.
3.2.4. Subconjunto de fijación
En este subconjunto se fijan o soportan los sub-
conjuntos de giro y transmisión; así mismo, algunos

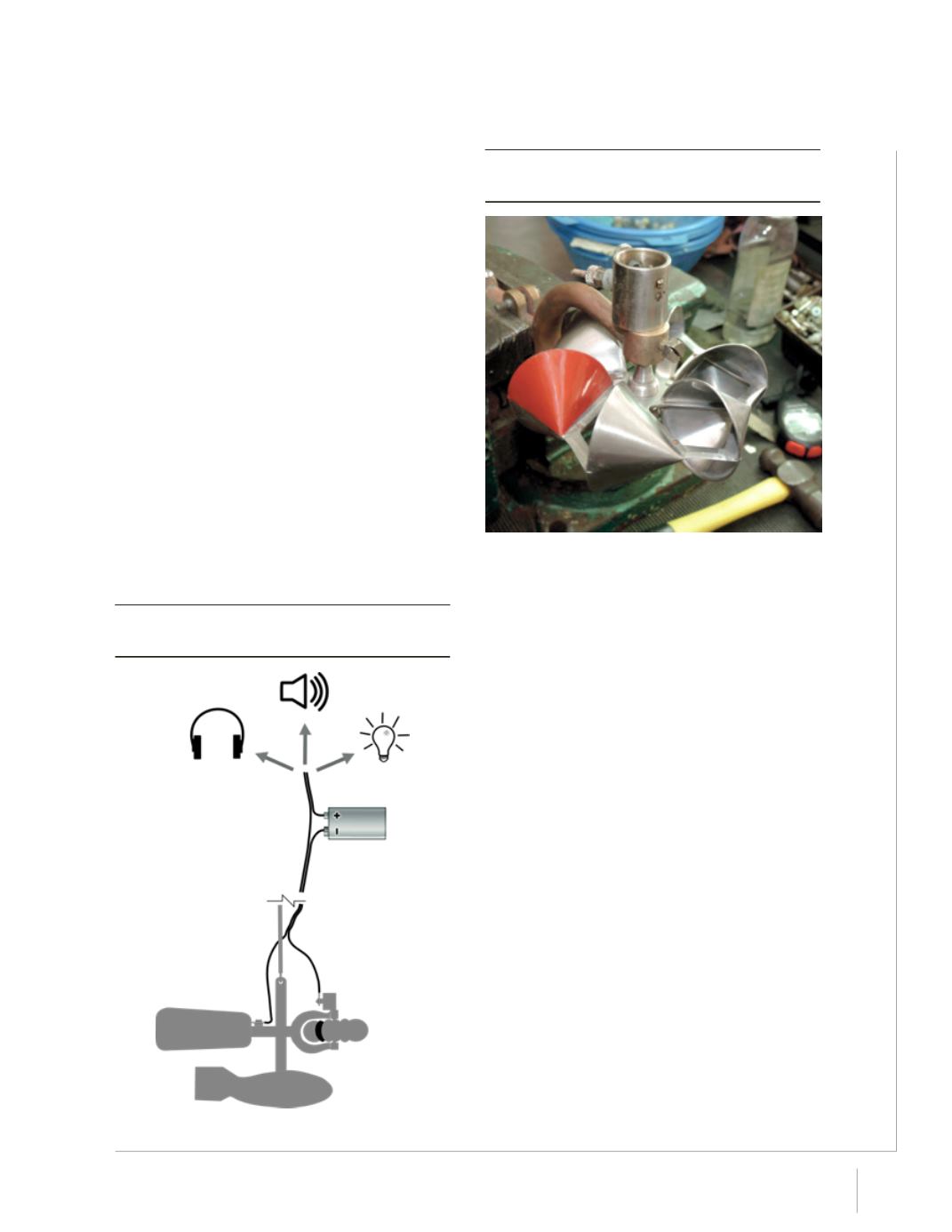

Figura 3.20 Esquema ilustrativo del subconjunto de
conteo
Figura 3.21 Rueda de copas con una de ellas pintada
para conteo visual directo
