del sistema de medición. Se presenta el caso 2 co-
rrespondiente al de la geometría modificada con
dos opciones: la opción 1 se refiere a la ubicación
del Sistema en la parte recta superior cerca de la
compuerta de servicio y la opción 2 se refiere a
la colocación del Sistema en la parte inclinada del
conducto.
Se observa que los patrones de flujo tienen asime-
trías, de acuerdo a las magnitudes y distribución de
las deformaciones se propone la localización del
sistema de medición en el tramo recto superior
a 18 m aguas abajo de la transición de concreto
(punto G 49, opción 1) y en el tramo recto incli-
nado a 9 m aguas abajo del codo superior (punto
G23, opción 2).
Se hizo un cálculo que corresponde a la situación
hipotética en la cual el sistema de medición cons-
taría de dos trayectorias cruzadas a 45
o
respecto
al eje de la tubería y colocadas al centro del con-
ducto, en los sitios mencionados. Los resultados se
muestran en la página siguiente:

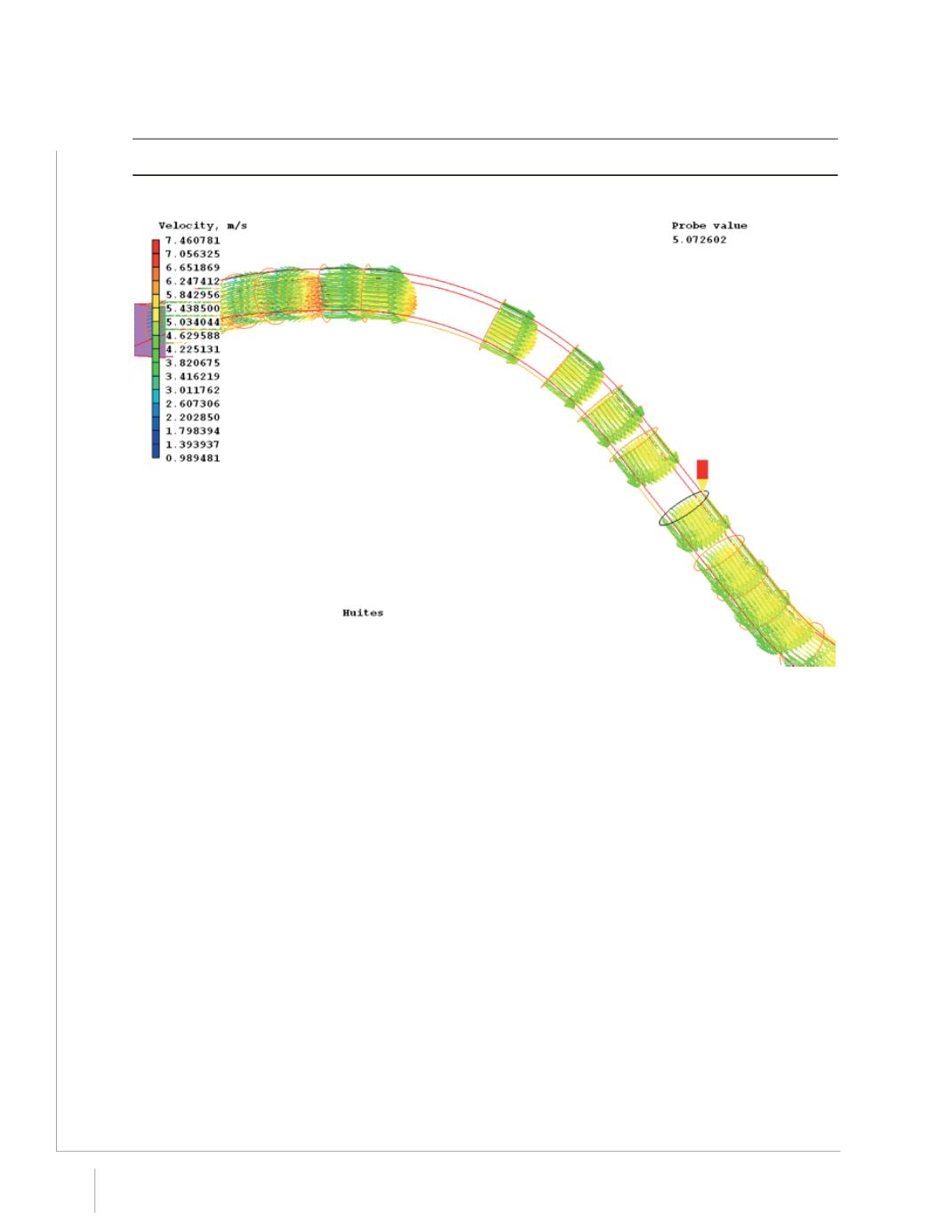

Figura 2.12 Perfil de velocidades en la ubicación de la opción 2.
