sentativas distribuidas a lo largo del tubo que con-
tiene los transductores.
Ningún diámetro diferi-
rá por más de 0.3% del promedio de los doce
diámetros.
Resultados
A continuación se muestran algunos resultados
de visualización del flujo en el conducto. Existe un
tramo recto en la parte superior del conducto en
el cual se puede colocar el sistema de medición
bajo ciertas consideraciones especiales, el segundo
punto posible para colocar el sistema de medición
corresponde al tramo recto inclinado. En la parte
baja hay un tramo recto de 35 m, 23 de los cuales
corresponden a una sección cónica, debido a esto
existe una gran deformación del flujo, condición
no deseable para obtener alta exactitud en una
medición.
Según planos existentes, la unidad 2 tiene un tra-
mo libre en la parte superior de 33 m observan-
do el conducto de perfil, en cambio, sí se ve el
conducto en planta dicha longitud es de 46.81 m,
esto es porque el conducto varía en los planos x-y.
Personal de la Central entró al conducto y verificó
la longitud de dicho tramo libre encontrando que
tal distancia es 27.00 m, debido a ello el IMTA llevó
a cabo dos simulaciones más, la primera con las
dimensiones tal y como se muestran en los planos
y la otra modificando las dimensiones del tramo,
para localizar el sitio más apropiado de ubicación

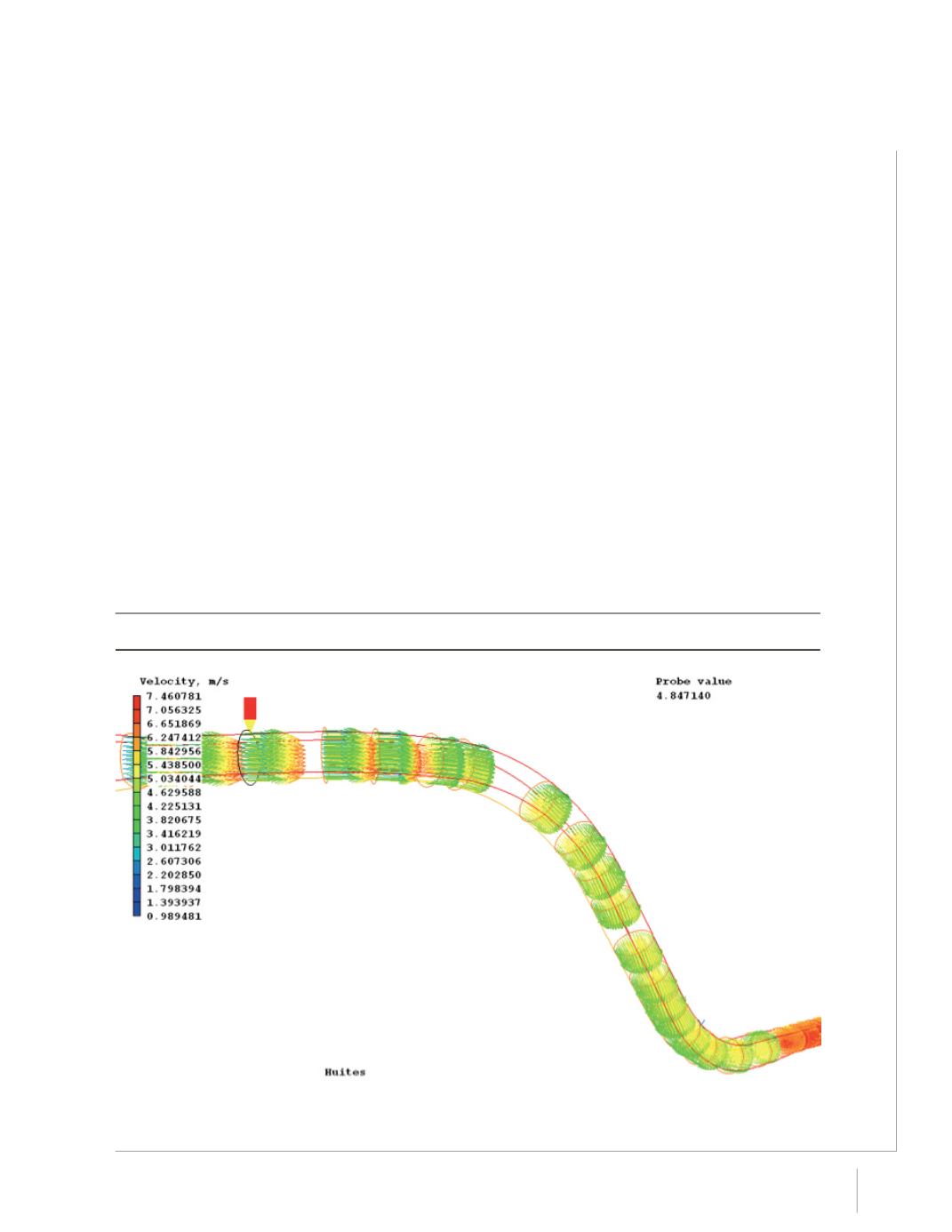

Figura 2.11 Perfil de velocidades a lo largo del conducto, el puntero indica la posición 1.
