Medición en centrales hidroeléctricas
k) Calcular un nuevo valor del gasto mediante el
procedimiento enunciado en los puntos
h)
e
i)
. Cuando dos valores sucesivos del gasto
Q
tengan una diferencia relativa de 0.1%, se para
el cálculo y el último valor encontrado se toma
como el valor de la descarga total al momento
en que las compuertas cierran. Si no es así, se
va al inciso j) y se vuelve a calcular Q.
El procedimiento anterior describe el procedi-
miento para obtener el gasto según la norma IEC
60041 (1991). No obstante, en la misma norma
se menciona que la variante 1 del método Gib-
son permite que los datos de los transductores de
presión sean grabados con más precisión por lo
cual se puede hacer un cálculo numérico del gasto.
A este respecto y dado los últimos avances tec-
nológicos Tamari
et al.
(2010) y Pérez
et al
. (2012)
han hecho esfuerzos al proponer nuevas meto-
dologías para calcular gastos o caudales simulan-
do fenómenos transitorios de presión que son la
base del método de Gibson, aplicando métodos
numéricos.
El cálculo se realiza con un algoritmo de integra-
ción de la diferencia de presión en función del
tiempo que considera diferentes variables además
de las que se especifican en la Norma IEC 60041,
1991 para tal método, especialmente el término
de la diferencia de presión dinámica
∆p
d
.
Por lo
que en los próximos años es posible esperar ob-
tener resultados más precisos obtenidos utilizando

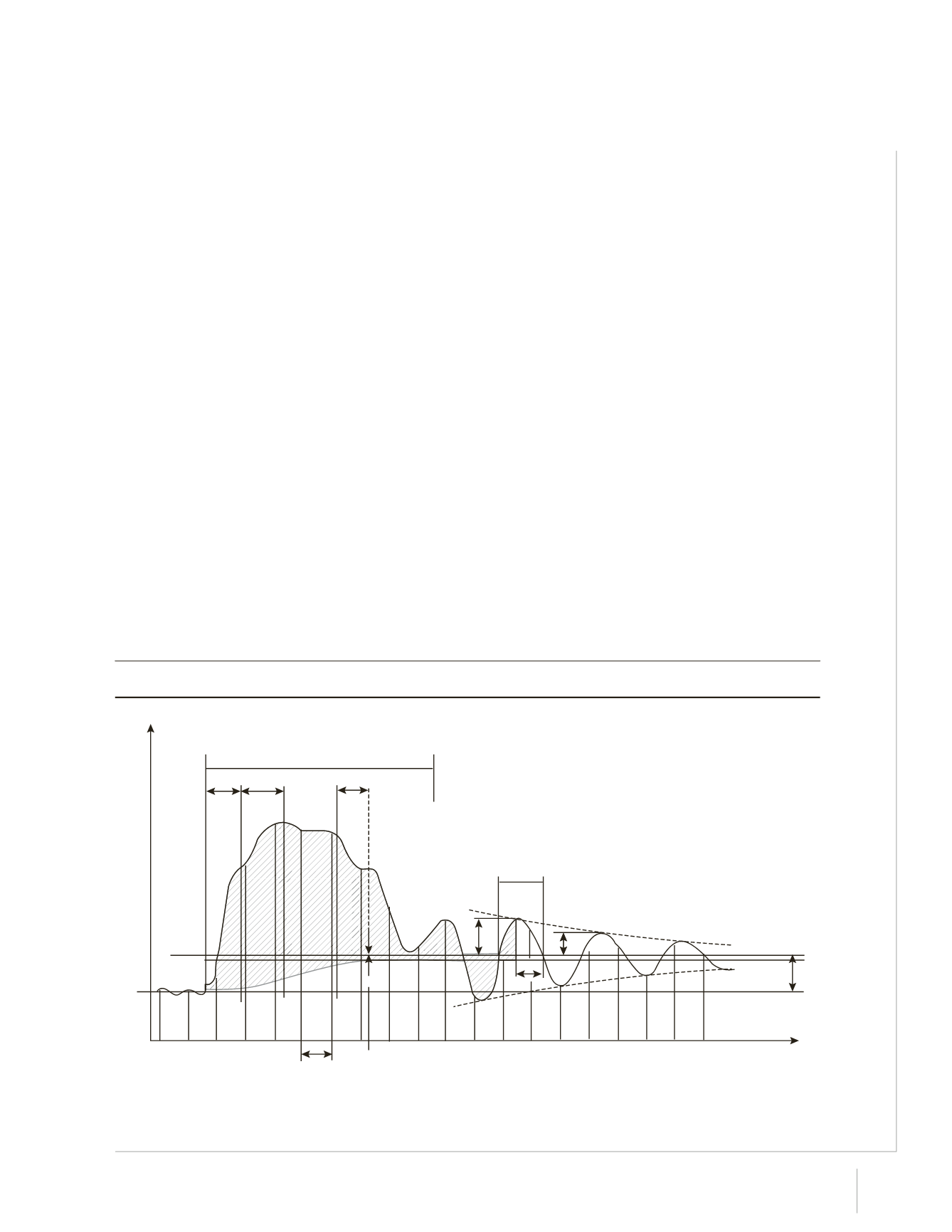

Figura 2.9 Esquema de un “diagrama de tiempo - presión” usando un aparato de Gibson.
Approximate gata closure period
Veri cation of pressure scala
Sub-áreas
1 second Interval
A
1
t
1
A
O
F
G
A
2
C
1
A
1
H
i+1
H
i
B
F
O
A
Time
C
M D
