Medición en centrales hidroeléctricas
mismo ángulo entre cada toma, sin que alguna
toma quede justo en el fondo o en la parte
superior de la sección de medición. Para con-
ductos rectangulares las tomas de presión se
deben colocar a ¼ de distancia unas de otras.
En ningún caso una toma de presión debe ser
colocada a una distancia menor a dos veces el
diámetro de cualquier irregularidad en el con-
ducto.
e) En lo posible los conductos deben ser rectos
y tener una sección transversal constante ade-
más de no presentar alguna irregularidad signi-
ficante.
f ) Tanto la sección transversal del conducto
como la longitud entre los puntos de medición
deben ser medidos en campo con la precisión
necesaria para determinar el factor de tubo F
con una exactitud de 0.2%. Los planos cons-

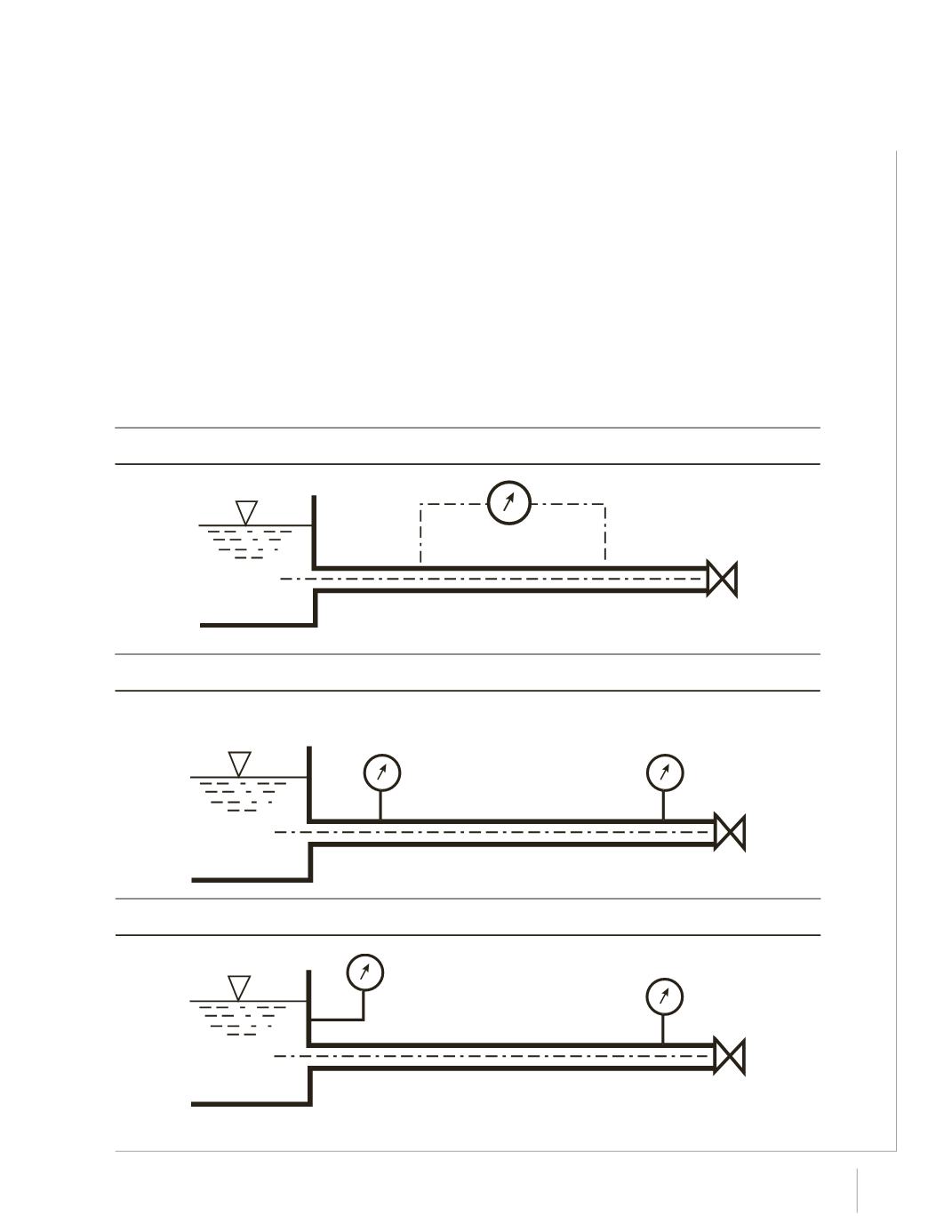

Figura 2.6 Método diferencial de presión-tiempo.
Figura 2.7 Método de diagramas separados.
Figura 2.8 Método de Diagramas separados comparando con el nivel de agua.
∆ρ
P
1
P
2
P
1
P
2
