Medición del flujo volumétrico en presas, canales y pozos
En cuanto a la distribución de los puntos de medi-
ción aplican los criterios 4.4.1 y 4.4.2, mencionados
arriba, en caso de que haya zonas con gradientes
de velocidad más pronunciados como en: el fondo,
paredes o superficie, dichos puntos deben colo-
carse más cercanos unos de otros, de tal forma
que la diferencia de velocidades entre dos pun-
tos vecinos no exceda el 20% de la velocidad más
grande de ambos puntos. El espacio mínimo del
correntómetro no debe ser menor a d+30 mm,
donde d, es el diámetro externo de las hélices. En
cuanto a los que se colocan cerca de las paredes,
éstas deben estar una distancia entre 0.75 d como
mínimo y 200 mm como máximo por arriba del
eje del medidor. Los ejes de los correntómetros
que se ponen más cerca de la superficie libre de-
berán estar al menos una vez el diámetro de la
propela abajo de ésta.
Los medidores se deben sujetar de forma que
queden rígidamente unidos a las varillas de mon-
taje con los ejes de las hélices perpendiculares
al plano de la sección de medición. La rigidez de
la estructura de montaje debe ser de tal manera
que evite que las vibraciones afecten al medidor,
también debe ofrecer un arrastre e interferencia
mínimos con la operación del correntómetro.
Los medidores se pueden colocar en forma de
una batería fija formada por varillas de montaje
paralelas sobre la totalidad de una sección de me-
dición. En canales con sección transversal peque-
ña, la manera de colocar los medidores descrita
anteriormente, puede producir una significante
obstrucción del área de medición. En su lugar se
puede utilizar un marco montado sobre un tipo
de grúa viajera en donde los medidores se pueden
colocar vertical u horizontalmente y éste se puede
mover de una estación a otra en una sección de
medición.

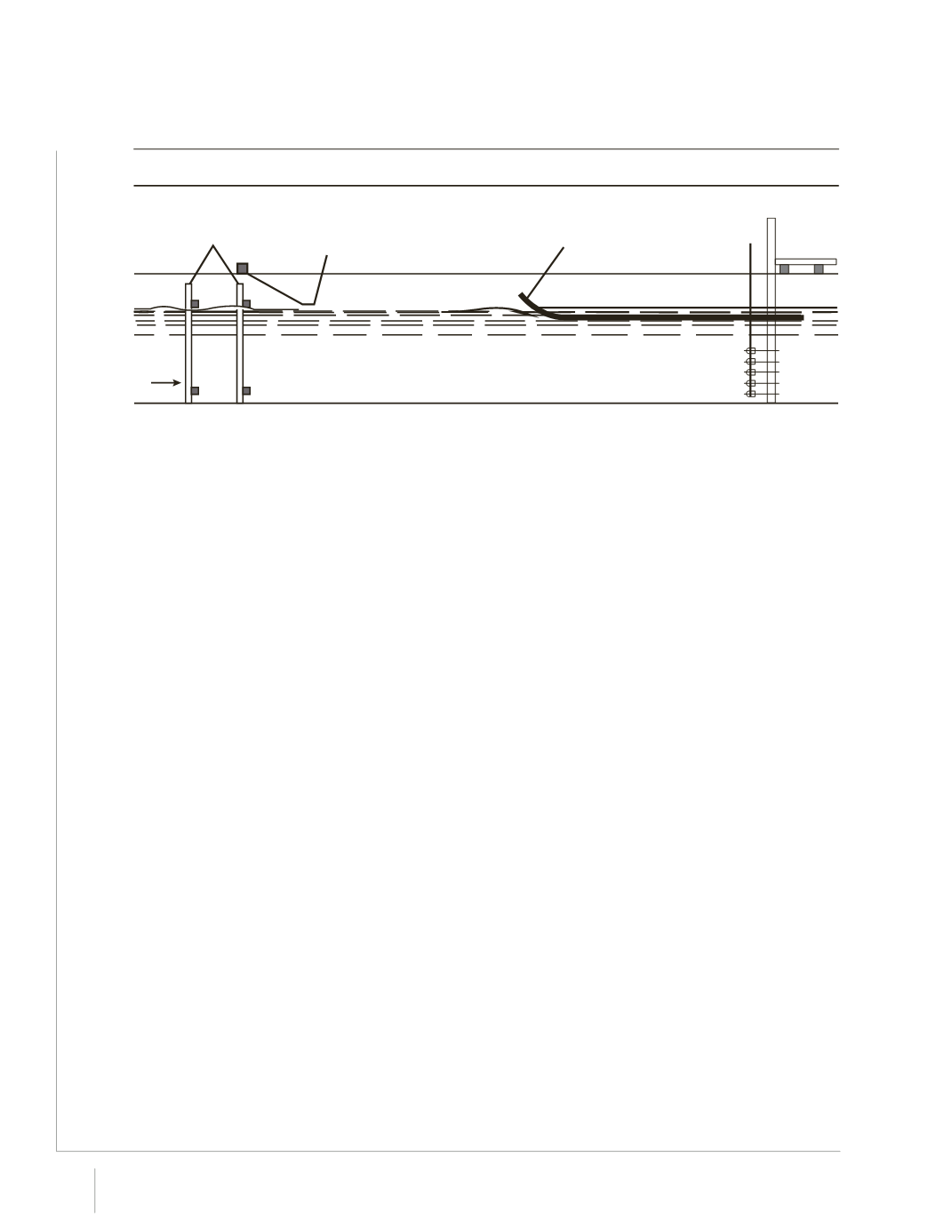

Figura 2.2 Dispositivos para estabilizar el flujo en un canal abierto.
R
R = bastidor
F = plataforma otante
T = cubierta sumergida
M = sección de medición
T
M
F
