88
A
vances
en
la
hidráulica
de
redes
de
distribución
de
agua
potable
Con el objeto de evaluar la reacción del cloro residual libre con el agua solamente (exclu-
yendo la reacción de la pared con el tubo), se tomaron muestras de agua en 64 diferentes
puntos de la red de agua potable de la zona norte de Culiacán, almacenándolas en frascos
limpios. Posteriormente, a diferentes intervalos de tiempo, se tomó lectura de la concentra-
ción del cloro residual libre del agua de cada muestra. La reacción del cloro con la pared de
las tuberías (que resulta ser del mismo orden de magnitud que la reacción con el agua) se
estimó por separado. La Figura 1.4.2 y Figura 4.3 muestran la ubicación de los 64 puntos de
muestreo. Siendo de origen muy diferente el agua que abastece a las partes norte y sur de
la zona (agua superficial tratada en la norte y agua subterránea en la sur), es de esperar que
el decaimiento del cloro residual libre sea diferente en esos dos sitios. Por esta razón, los
puntos de muestreo se separaron y procesaron en dos zonas: punto 1 a punto 30 en el sur
(Figura 1.4.2) y punto 31 a punto 64 en el norte (Figura 1.4.3).
La medición del cloro libre se realizó con el apoyo de la Junta de Agua Potable de Culiacán
(JAPAC). Este organismo colaboró en las actividades del muestreo con personal en campo
y en laboratorio, y brindó todas las facilidades relacionadas con el préstamo de equipo de
medición, el cual consistió de equipos portátiles con lectura digital para cloro libre marca
HACH® basados en la determinación colorimétrica con DPD. El juego de medición contiene
reactivos colorimétricos DPD, los cuales reaccionan rápidamente con el cloro, arrojando re-
sultados en forma inmediata. El medidor portátil de cloro obtiene lecturas de 0 a 2 mg/l de
cloro libre y 0 a 4.5 mg/l de cloro total, con un margen de lectura de 0.01 mg/l. La precisión
del equipo es de ± 2% de su rango de medición, lo que corresponde a ± 0.04 mg/l para cloro
libre.

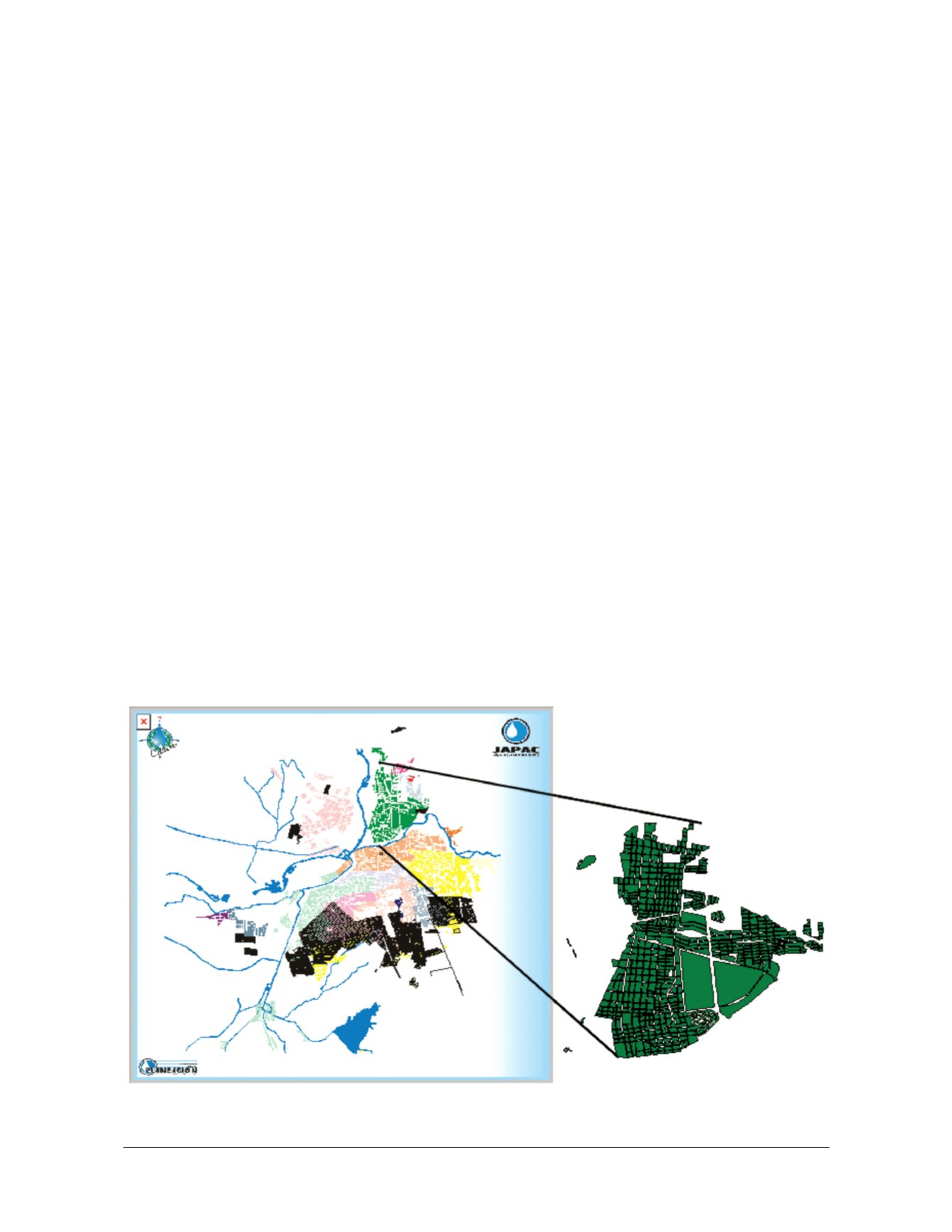

Figura 1.4.1 Ubicación de la zona norte de Culiacán, Sinaloa, sitio de interés.
