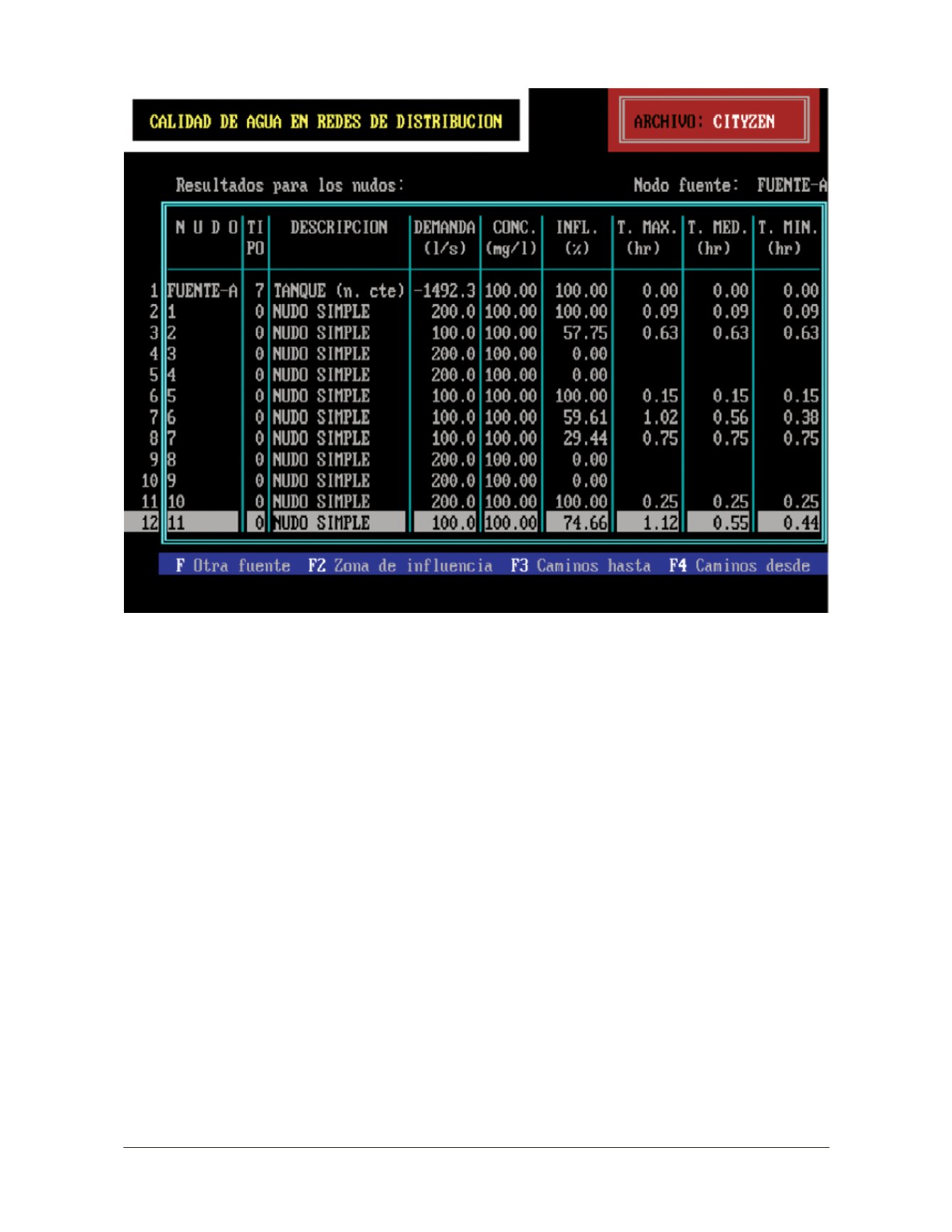

Figura 1.1.5 Resultados para los nodos.
Los resultados se presentan en tablas o gráficamente. La Figura 1.1.5 muestra la tabla de resul-
tados para los nodos que incluye: concentración, porcentaje de influencia de la fuente sobre el
consumo en cada nodo, y tiempos de residencia mínimo, promedio y máximo. Una tabla de
este tipo se visualiza para cada una de las fuentes.
1.1.8 E
jemplo
numérico
La Figura 1.1.6 muestra el esquema de una red tomada del artículo de Boulos
et al.
(1992). Esta
red fue calculada por MOCARD con fines de comparación. La red comprende 33 tramos, 22
nudos y dos fuentes denominadas con A y B. Los datos de la red y los gastos en los tramos se
dan en la Tabla 1.1.1. En la Tabla 1.1.2 se muestran los resultados obtenidos por MOCARD que
prácticamente coinciden con los resultados dados en Boulos
et al.
(1992).
La Figura 1.1.7 muestra la zona de influencia de una de las fuentes en una red, obtenida por
el programa. La Figura 1.8 muestra los caminos del agua de las fuentes hasta un nodo selec-
cionado, y la Figura 1.9 los caminos del agua que parten del mismo nodo. Las láminas son
tomadas de la pantalla de la computadora.
