349
F
atiga
del
material
en
los
transitorios
hidráulicos
Otros estudios sobre los efectos de fatiga en tuberías plásticas fueron realizados por Hucks
(1972) y Bowman (1990). Moser (2001) analizó todos los estudios mencionados, y llegó a la
conclusión que es necesario incluir dos variables independientes en la curva
S-N
, la ampli-
tud del esfuerzo y el esfuerzo medio. La Figura 5.1.8 muestra la curva
S-N
correspondiente,
con algunas recomendaciones para el diseño (Jeffrey, Moser y Folkman 2004).

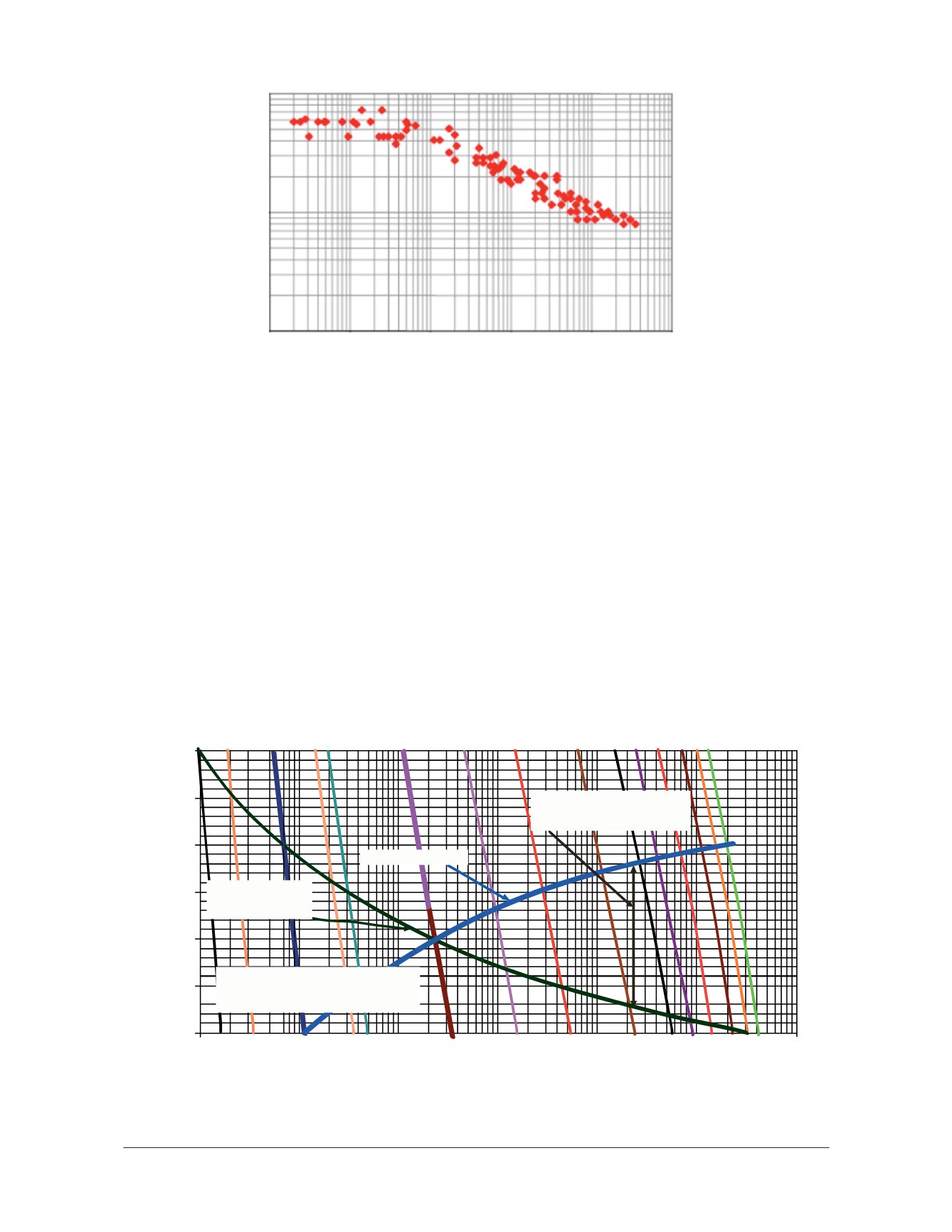

Figura 5.1.7 Datos de resistencia contra fatiga en tuberías de PVC (curva
S-N
)
de Marshall, Brogden, y Shepherd (1998).
Figura 5.1.8 Curvas de diseño contra fatiga en tuberías de PVC (Jeffrey, Moser y Folkman 2004)).
