El Círculo de la Medición Efectiva (CIME)
Cómo puede observarse, se satisface la necesidad
que originó la medición. Pero no se tiene una califi-
cación perfecta debido a que no se ha atendido el
término de la vida útil del medidor y no se recopila
la información como se planeaba dado que no se
le da mantenimiento al sitio web. En lugar de esto,
el personal de operación de la presa, lee la pantalla
del medidor y reporta vía telefónica la información
a oficinas; lo cual origina que no se cumpla la per-
manencia de la medición requerida inicialmente.
1.13.1 Representación gráfica
del CIME con el caso en
estudio
Es muy conveniente modificar el esquema gráfi-
co del CIME indicando en cada componente la
manera en que se cubrió el requisito o cómo se
cumplió con la expectativa. En el caso en estudio
siguiente se muestra un ejemplo.

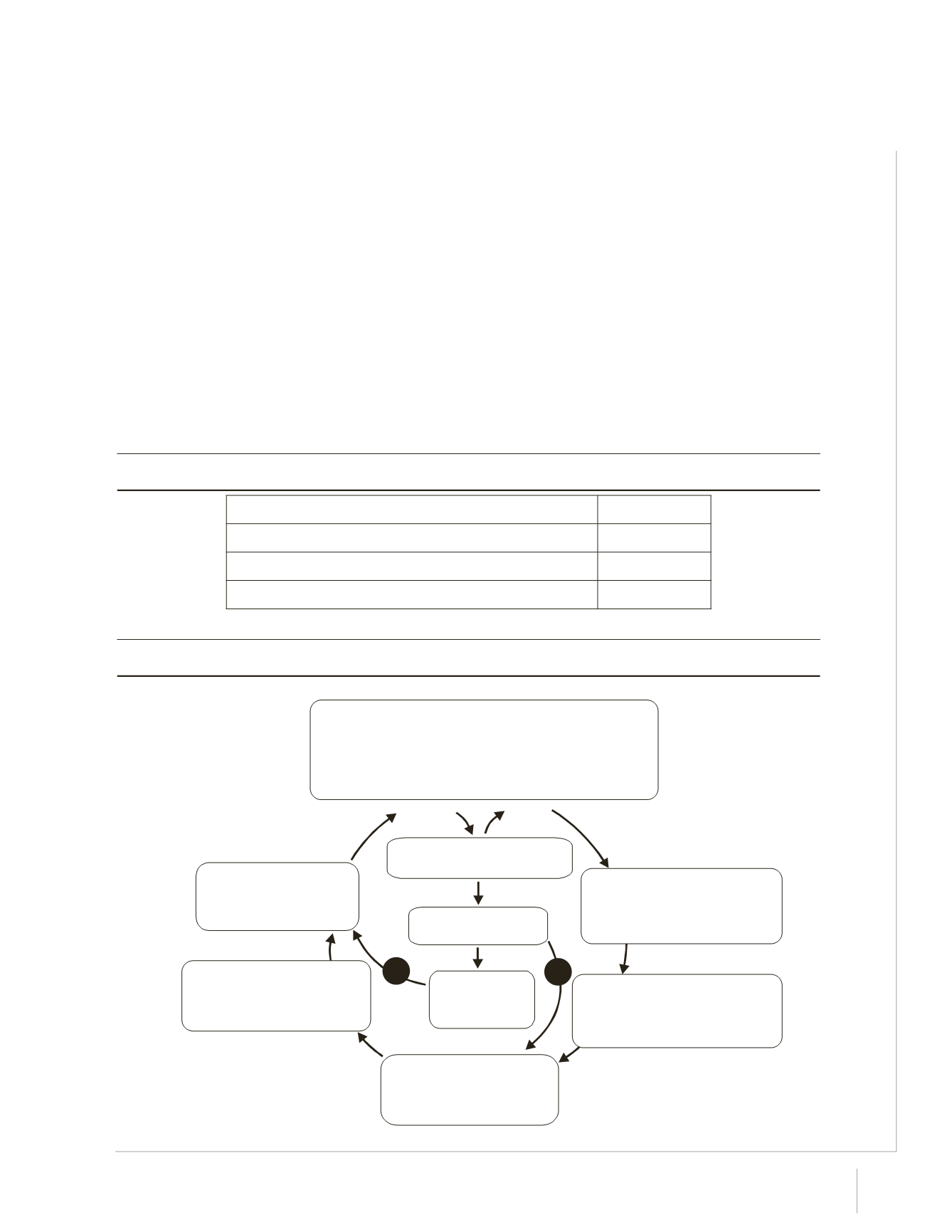

Cuadro 1.3 Resumen de evaluación.
Cumplimiento de la necesidad original de medición
Totalmente
Puntos máximos posibles
16
Puntos obtenidos
14
Calificación final
0.87
Necesidades de administración del recurso
Mantenimiento
periódico y
reparaciones
¿Ha concluído la
vida útil del medidor?
¿Cambiaron las necesidades
de admistración del recurso?
NO
NO
SI
SI
Satisfacción:
El agua no se pierde. Las condiciones
inadecuadas de la medición con
molinete sobre estiman el gasto de
extracción, el agua “perdida” en reali-
dad nunca salió de la presa.
Recopilación y análisis de
información
Envío de información a sitio web
Cálculo de volúmenes acumulados
extraídos
Suministro, colocación y puesta en
operación
Colocación por parte de expertos
Verificación del correcto funcionamiento
Capacitación de operadores
Requerimientos de medición
Error de medición máximo aceptable: 2%
Rango de gastos a medir: 65 a 105 m
3
/s
Frecuencia de medición: Permanente
Lugar de presentación de los datos: En oficinas
Unidades de medición: m
3
/s
Análisis de la problemática
relacionada
Acceso complicado al sitio de colocación del
medidor
Condiciones inadecuadas para colocar los
medidores
Selección del medidor y
especificaciones de colocación
Medidor ultrasónico de tiempo de
travesía colocado en los túneles
presurizados
Identificación:
Se tiene la impresión de que el agua
se “pierde” entre la presa El Palmito y
la presa Zarco.
X
X
Figura 1.2 CIME de la medición en la presa El Palmito”.
