demanda de agua en la red. Si después de aplicar la facilidad 3 resultan algunas subredes
independientes sin punto de suministro éstas deberán incorporarse a alguna de las otras
redes o proponer su propio punto de suministro, según convenga, o en su caso asegurarse
si no hubo errores en los datos de la red. La Figura 2.2.2 muestra un diagrama de flujo del
proceso. Las facilidades algorítmicas 1 y 2 se utilizan en el bloque 4 de este diagrama, la
facilidad 3 en el bloque 5, y la facilidad 4 en el bloque 8.
La aplicación de la facilidad 4 permite también graficar en la computadora, usando colores,
el área de influencia de cada fuente.

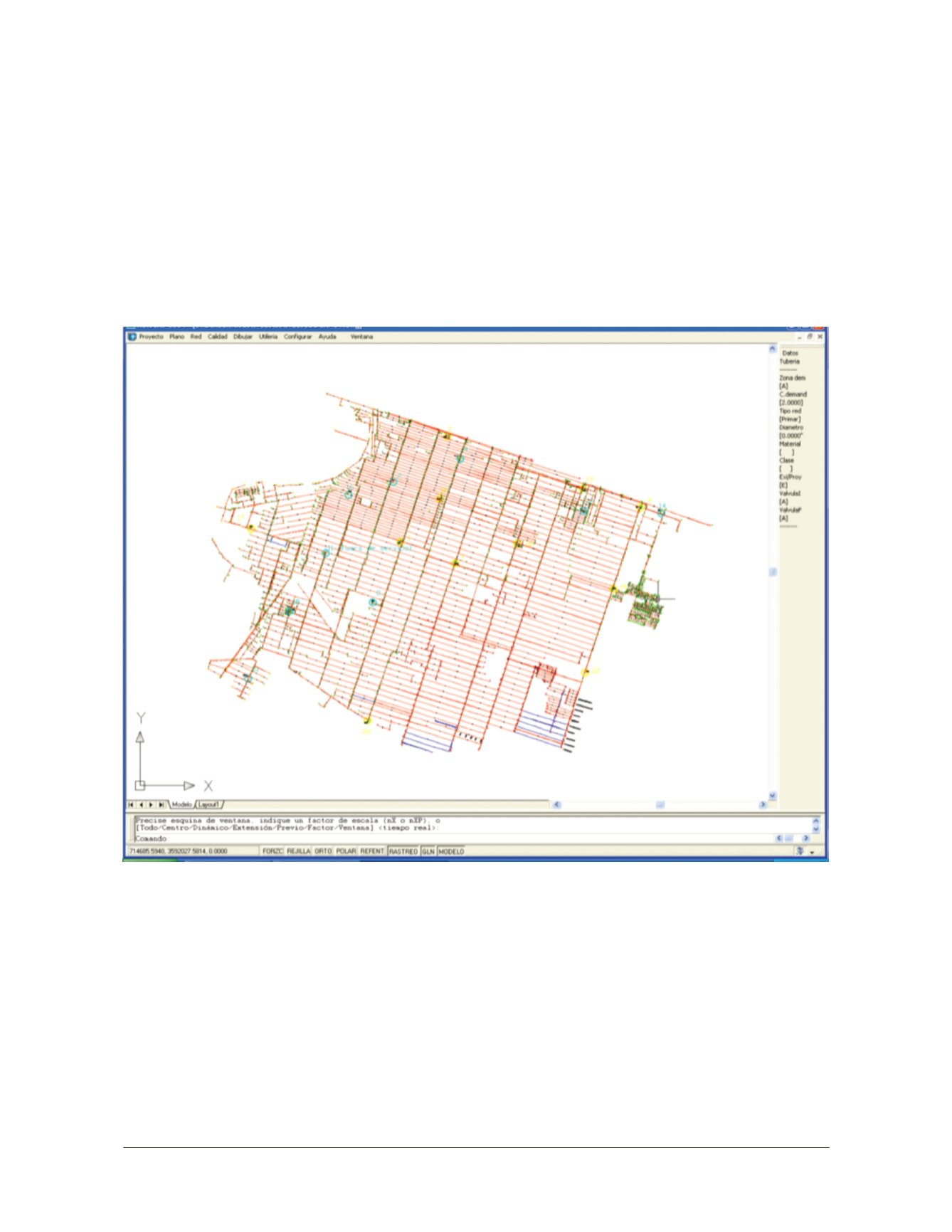

Figura 2.2.1 Red de distribución completa de San Luís Río Colorado, estado de Sonora, México,
digitalizada en SCADRED (1,954 nodos y 2,706 tramos)
