2. Se revisa el estado (con concentración asignada o no) de los nodos uno por uno. Si el
nodo
i
tiene concentración asignada se pasa al siguiente punto 2.1 de este algoritmo.
2.1.-El nodo
i
se coloca en una pila (será el primer nodo en la pila).
2.2.-Se extrae el último nodo almacenado en la pila. Sea éste el nodo
j
.
2.3.-Se revisa el estado de los nodos vecinos que reciben agua del nodo
j
uno por uno.
Sea un nodo vecino de ese tipo
k
.
2.4.-Si el nodo
k
no tiene concentración asignada, la concentración del nodo
j
se asigna
al tramo
jk
, y luego se revisa si tienen concentración asignada todos los tramos que
introducen agua al nodo
k
. Si este es el caso, se calcula la concentración en el nodo
k
por la ecuación (2.2.1), y el nodo
k
se agrega a la pila.
2.5.-Se ejecuta nuevamente el punto 2.2 hasta que la pila quede vacía.
3. Al concluir el ciclo del punto 2 arriba, queda definida la concentración en todos los
nodos de la red.
Ahora bien, como fue mencionado anteriormente para obtener la zona de influencia de una
fuente se asigna una concentración ficticia de 100 unidades a esa fuente y una concentración
igual a cero en las restantes fuentes, y se ejecuta el algoritmo así descrito. Se obtiene un valor
de la supuesta concentración para cada nodo, que viene siendo el porcentaje de contribución
de la fuente al consumo en el nodo. El SCADRED muestra ese resultado en dos formas: en
forma de un cuadro en un archivo de texto (Figura 2.2.5) y en forma gráfica en un diagra-
ma tipo “pastel” (
pie chart
en inglés) con diferente color para cada fuente y letreros con el
número de la fuente (Figura 2.2.6). En la Figura 2.2.7 se muestra una vista del resultado de

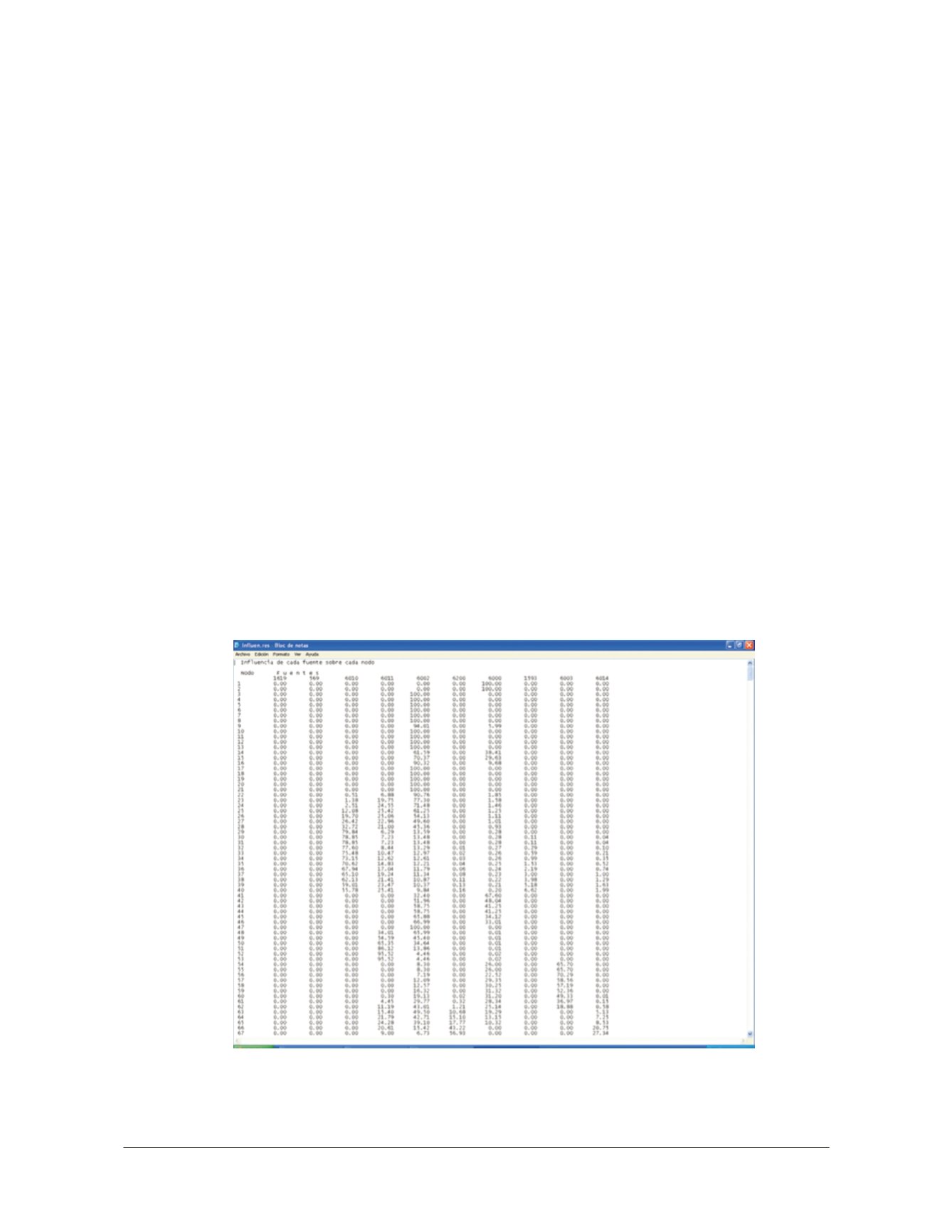

Figura 2.2.5 Cuadro con la contribución de cada fuente sobre el consumo en cada nodo,
obtenida en el SCADRED para una red con 10 fuentes de abastecimiento
