77
10
15
20

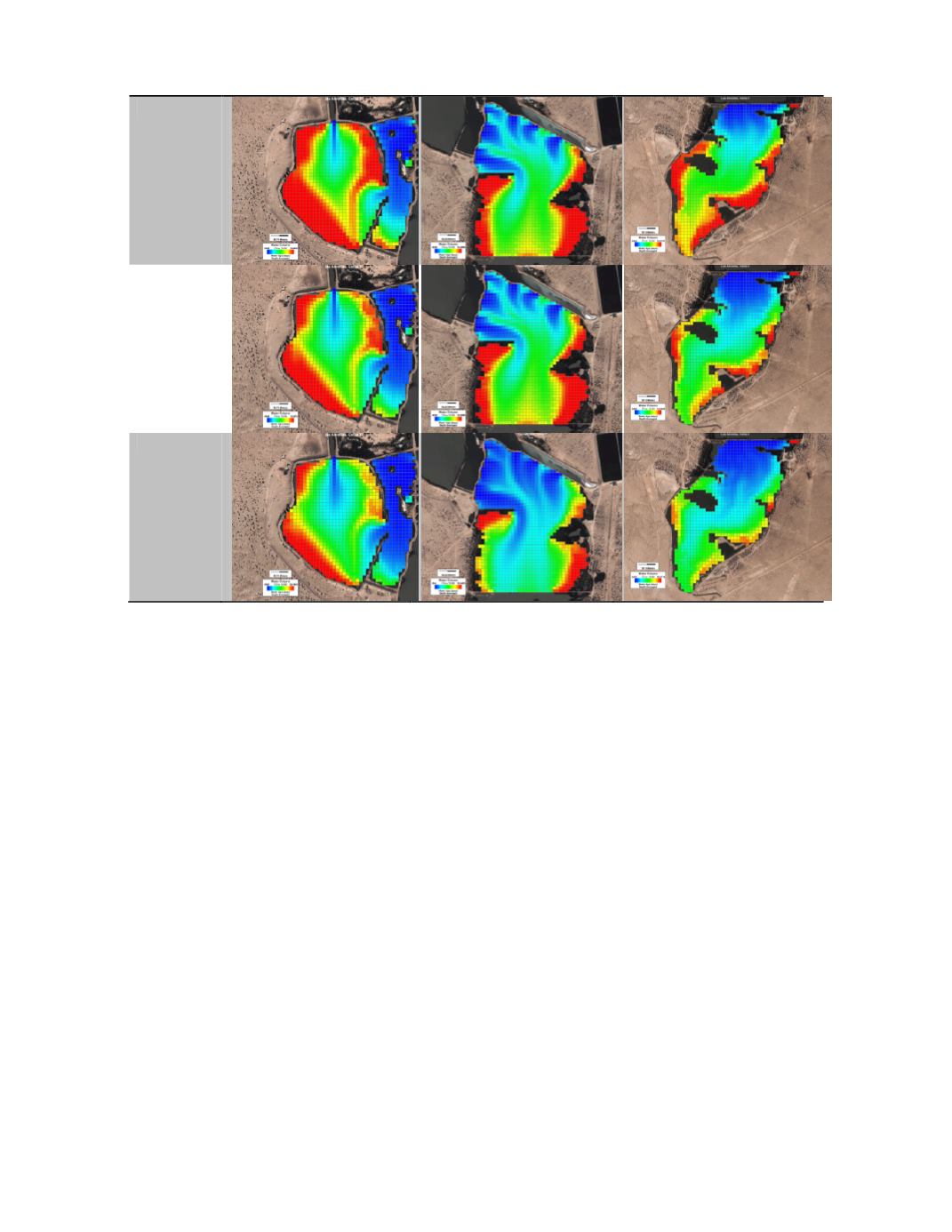

Figura 8. Distribución de los tiempos de retención para cada celda. La paleta de colores indica que
el color rojo corresponde al número máximo de días (columna izquierda) y el azul intenso a 0 días.
Con este análisis se propusieron modificaciones a la geometría de la celda 1 cuyos resultados de
la modelación aumentan los tiempos de retención y maximizar el movimiento del agua en toda la
superficie de la celda evitando zonas muertas que reducen la superficie real. La identificación de
líneas de flujo preferencial que reducen los tiempos de retención y con ello la depuración del
agua, fueron reducidas en el modelo propuesto dando lugar a un flujo pistón mediante la
modificación de la geometría de las celdas, así como, la disposición y extensión de las
compuertas que comunican las tres celdas. Se muestra la nueva geometría de la celda 1 y su
funcionamiento hidráulico encontrando que se aumenta el tiempo de retención de 3 a 5.3 horas.
La modificación física de la geometría de la celda 1 está actualmente en proceso por lo que no se
presentan mediciones de campo. En este trabajo no se consideran el transporte de sedimentos y
sólidos en suspensión.
