CONGRESO IMTA 2014
Se realizó la integración de treinta son-
deos eléctricos verticales (SEV) de la zona
de Tultitlán, Estado de México, para repre-
sentar la distribución tridimensional de las
unidades hidrogeológicas en el subsuelo
(ilustración 2).
Se estableció un modelo conceptual de
funcionamiento de la zona. Este modelo
conceptual se llevó a un modelo numérico
basado en la plataforma Visual Modflow. El
modelo resultante consta de un dominio de
6 por 7 km con celdas de dimensiones varia-
bles y en la dirección vertical ocho capas de
espesor variable, de tal suerte que se repre-
sentara la variación observada. El modelo
de transporte se realizó mediante el código
MT3D, que se acopla a través de las cargas
hidráulicas al modelo de flujo. Se realizó la
calibración del modelo de flujo para el perio-
do 1970-2014 y el modelo de transporte con
información de concentraciones de cromo
para el periodo 1976-2014 (ilustración 3). Se
obtuvo una calibración con un error cuadrá-
tico medio de 1.4 metros.
Para efectuar la remediación del acuífero se
planteó extraer, mediante pozos, el agua
de la zona problemática, tratarla mediante
tecnología apropiada para remover cromo
e inyectar el agua ya tratada al mismo acuí-
fero o intercambiarla con usuarios de la
zona. Lo anterior, con base en un modelo
de flujo y otro de transporte calibrados que
integran toda la información hidrogeológi-
ca. Los esquemas de extracción e inyección
analizados se presentan en la tabla 1.
A partir de las distintas pruebas en sitio
que el IMTA ha efectuado en un acuífero

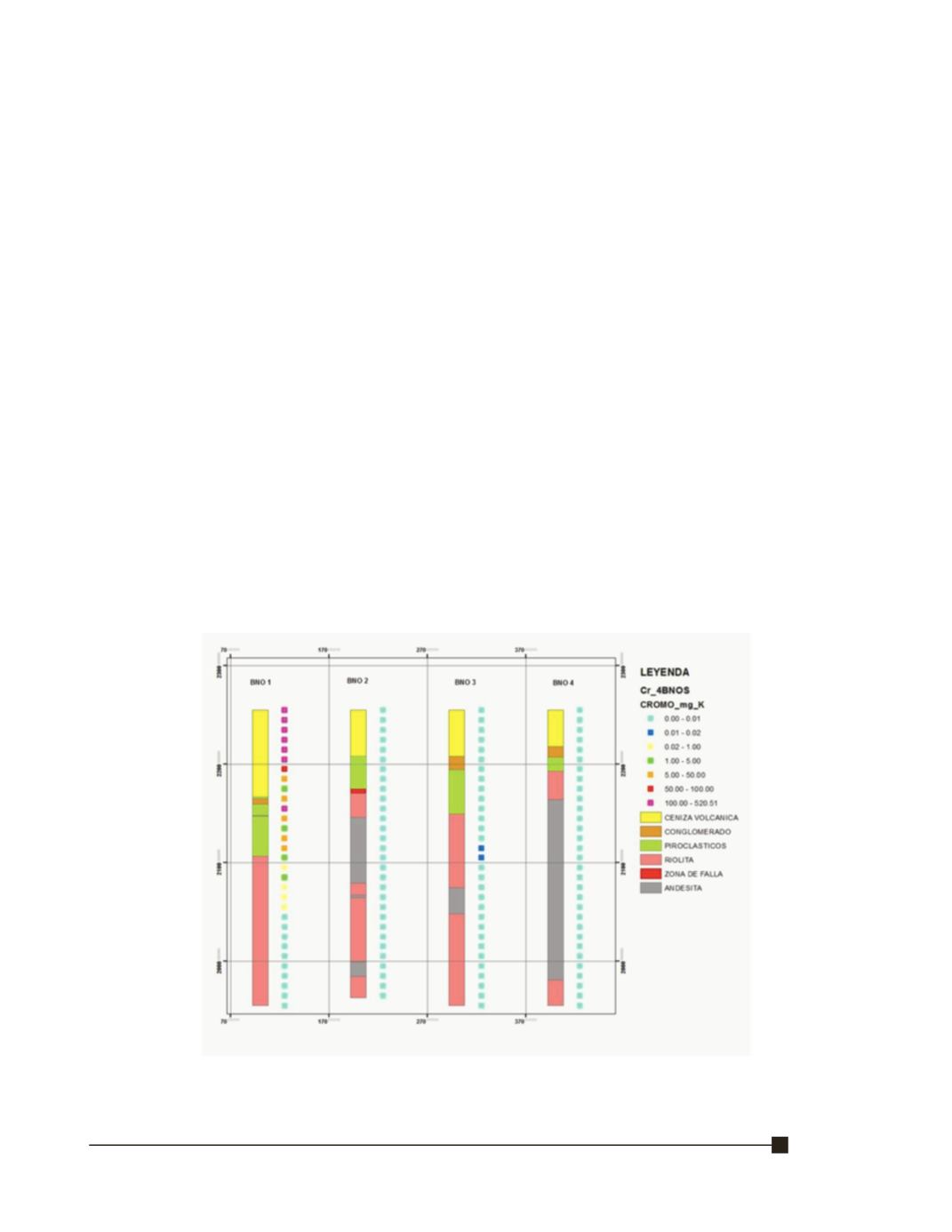

Ilustración 1. Columnas estratigráficas de la zona de estudio.
