La Tabla 6.1.14 muestra que las roturas presentes en tubería de gran tamaño, > 450 mm son
muy raras, de hecho solo se registraron dos en los últimos 10 años, en los diámetros de 700
mm y 850 mm correspondientes a tubería con 60 años de edad. En consecuencia se realizó
un estudio de análisis de riesgos aplicado a tubería de más de 50 años, buscando ordenar
en el tiempo su reposición para garantizar tener un control cada vez mejor del rendimiento
del sistema.
Tipos de rotura de tubería
Existen cuatro tipos de falla de tubería; transversal, longitudinal, orificios y rajadura en la
campana. Estos tipos se muestran en la Figura 6.1.12. Es una práctica usual en los sistemas
americanos esta clasificación. Sólo uno de los sistemas las clasifica por corrosión, tempera-
tura, falla por flexión y ruptura. La Tabla 6.1.15 presenta una comparación de frecuencia de
ocurrencia del tipo de falla.

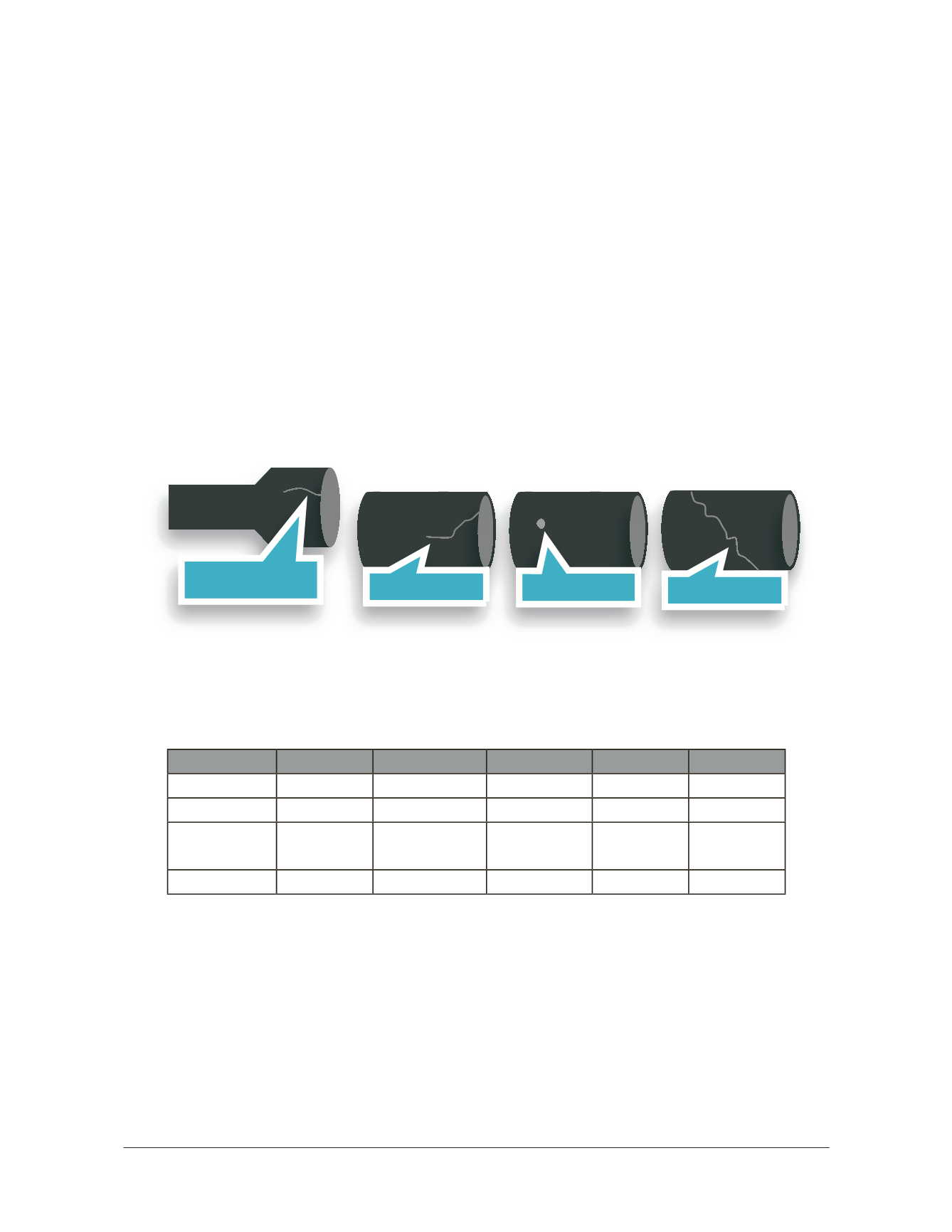

Figura 6.1.12 Tipos de falla de tubería
Falla de
campana
Longitudinal
ori cios
transversal
Tabla 6.1.15 Tipo de reparación, porcentaje del total
Sistema
periodo
Transversal
Longitudinal
Orificios
Otros
East bay
70-82
25
14
33
28
Kenosha
74-84
61
5
16
18
Philadelphia
31-80
67
21
12
New York
72-76
61
16
23
La Tabla 6.1.15 indica que la falla transversal representa la mayor proporción de tipo de falla.
En la Tabla 6.1.16 se presenta el tipo de rotura por diámetro de tubería. El tipo de rotura
transversal prevalece en tuberías pequeñas, y en tuberías mayores de 12” prevalece el tipo
de falla longitudinal. Los orificios prevalecen en la tubería de gran diámetro.
