El modelo considera una
mezcla completa
del agua en los nodos de la red. El concepto de mezcla
completa se explica de la manera siguiente:
Un
nodo
de la red es un punto donde se unen varias tuberías. Por una parte de éstas se intro-
duce (ingresa) agua al nodo, y por otra sale (egresa) agua del mismo. La mezcla completa sig-
nifica que toda el agua que ingresa se mezcla en el nodo; se obtiene una nueva concentración
de la sustancia modelada en el nodo, con la cual el agua sale después a las tuberías de egreso.
En cada nodo se debe de cumplir la ecuación general de balance de masa de la sustancia
modelada:
1.1.1
donde
Q
es el gasto y
C
es la concentración en el tramo. Los subíndices de
entrada
y
salida
señalan que en las sumatorias se aplican solamente a las tuberías que entran o salen del nodo
según el sentido del gasto. Si en el nodo se efectúa una extracción (consumo) de agua, su gasto
se incluye en la suma en la parte derecha de la Ecuación (1.1.1).
La Figura 1.1.2 muestra varios nodos típicos en una red, en cuanto a los sentidos de los gastos
se refiere. Para una sustancia conservativa al inicio y al final de la tubería se tiene la misma
concentración (Figura 1.1.2, (a) y (b)). Si en un nodo el agua ingresa por una sola tubería (nodo
de distribución, Figura 1.1.2(c)), en todas las tuberías que salen se tendrá la misma concentra-
ción que en la tubería que entra.
Tubos:
-Diámetro
-Longitud
-Coef. de Pérdidas
-Ubicación
Modelo Hidráulico de ujo permanente
-Niveles
-Ubicación
-Curvas
-Características
-Niveles de succión
Balance de los gastos
en los nudos
Fórmula de pérdidas
de carga
Cargas dadas en tanques
y bombas
Solución numérica
Resultados
Gastos y velocidades en tramos
Presiones
Datos
Tanques:
Bombas:

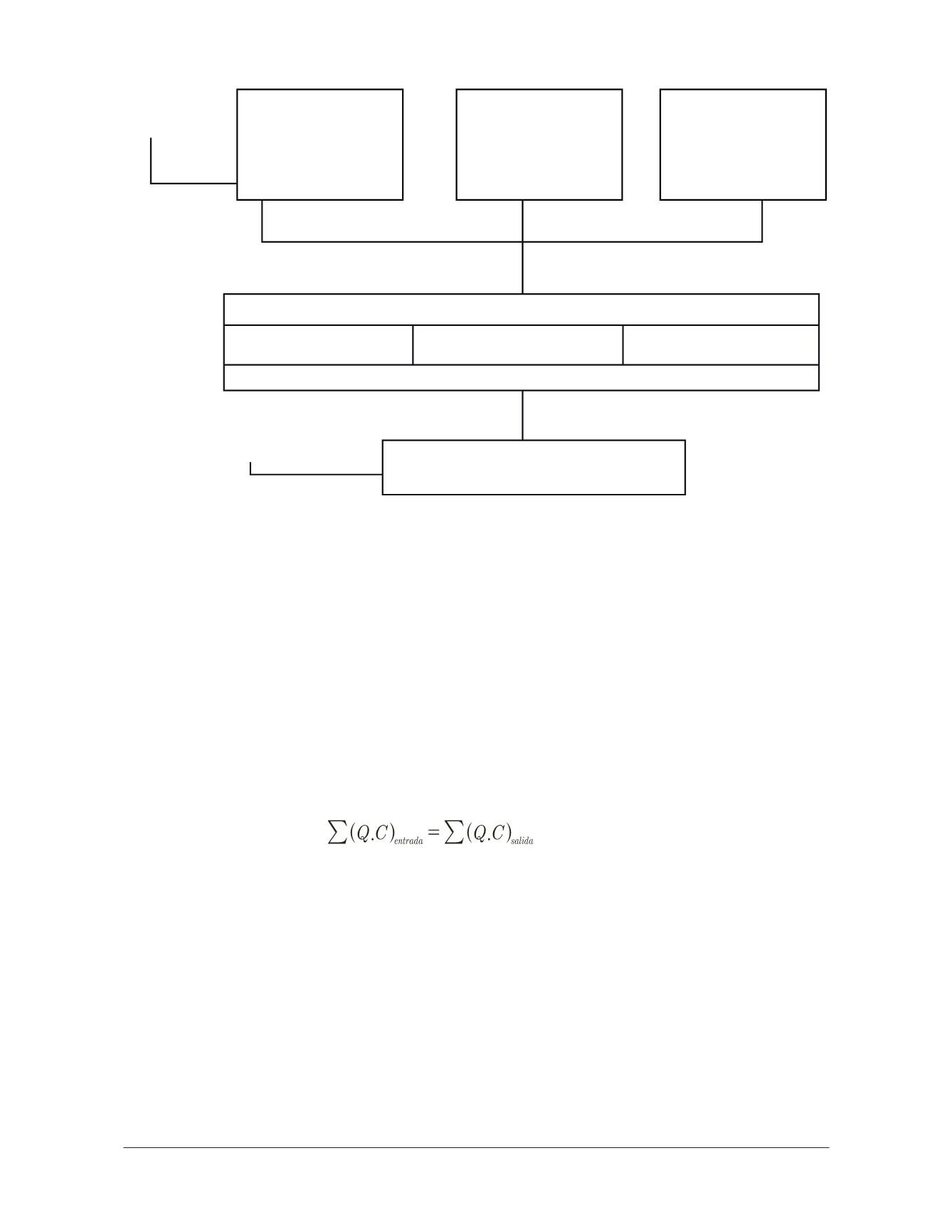

Figura 1.1.1 Diagrama del modelo hidráulico de flujo permanente.
