66
El molinete, importancia, fundamentos y buenas prácticas
lica y la velocidad media, respectivamente. Así mis-
mo, debe recordarse que la ecuación anterior se
dedujo suponiendo que el agua avanza como un
bloque de figura prismática regular
),
como la mostrada en la
.
Sin embargo, como se indicó anteriormente, el
agua realmente no avanza como un bloque regu-
lar, más bien lo hace como una figura parecida a
la mostrada en la
b. Es por ello que para
aforar con molinete, se recurre a dividir la sección
transversal del cauce en dovelas como las mostra-
das en la
c y de esta manera ya se tienen
figuras prismáticas regulares que permiten usar la
ecuación.
Por otro lado, para saber a qué profundidad se
encuentra la velocidad media de cada dovela se
recurre a lo dicho por King (1993):
1. La velocidad media en una vertical, dentro
de un error máximo del 3% y un error
medio de 1%, se presenta a 0.6 de la pro-
fundidad.
2. La velocidad media en una vertical, den-
tro de un error máximo de 1% y un error
medio nulo, es la media aritmética de las
velocidades de 0.2 y 0.8 de la profundi-
dad, respectivamente.
Es por ello que para aforar con molinete se for-
man las dovelas y se coloca el molinete a seis dé-
cimos de la profundidad del agua o bien, a 0.2 y
0.8 del tirante a partir de la superficie del agua y
la velocidad media en la dovela será el promedio
de los dos valores. Se debe mencionar que en la
práctica es muy raro que se use la segunda opción.
En vista de lo anterior, al aforar con molinete lo
que se hace es estimar el gasto en cada bloque y
el gasto total es la suma de los gastos en cada uno.
Para reforzar lo anterior, se recurre a Kennedy et al
(1992) quienes indican que el gasto total se calcula
como sigue:
( )
Q V a
n n
n
1
=
|
(5.1 )
Para calcular la sumatoria, se deben multiplicar las
áreas de cada franja por la velocidad media en la
misma franja, obteniéndose de esta manera el gas-
to parcial; es decir:

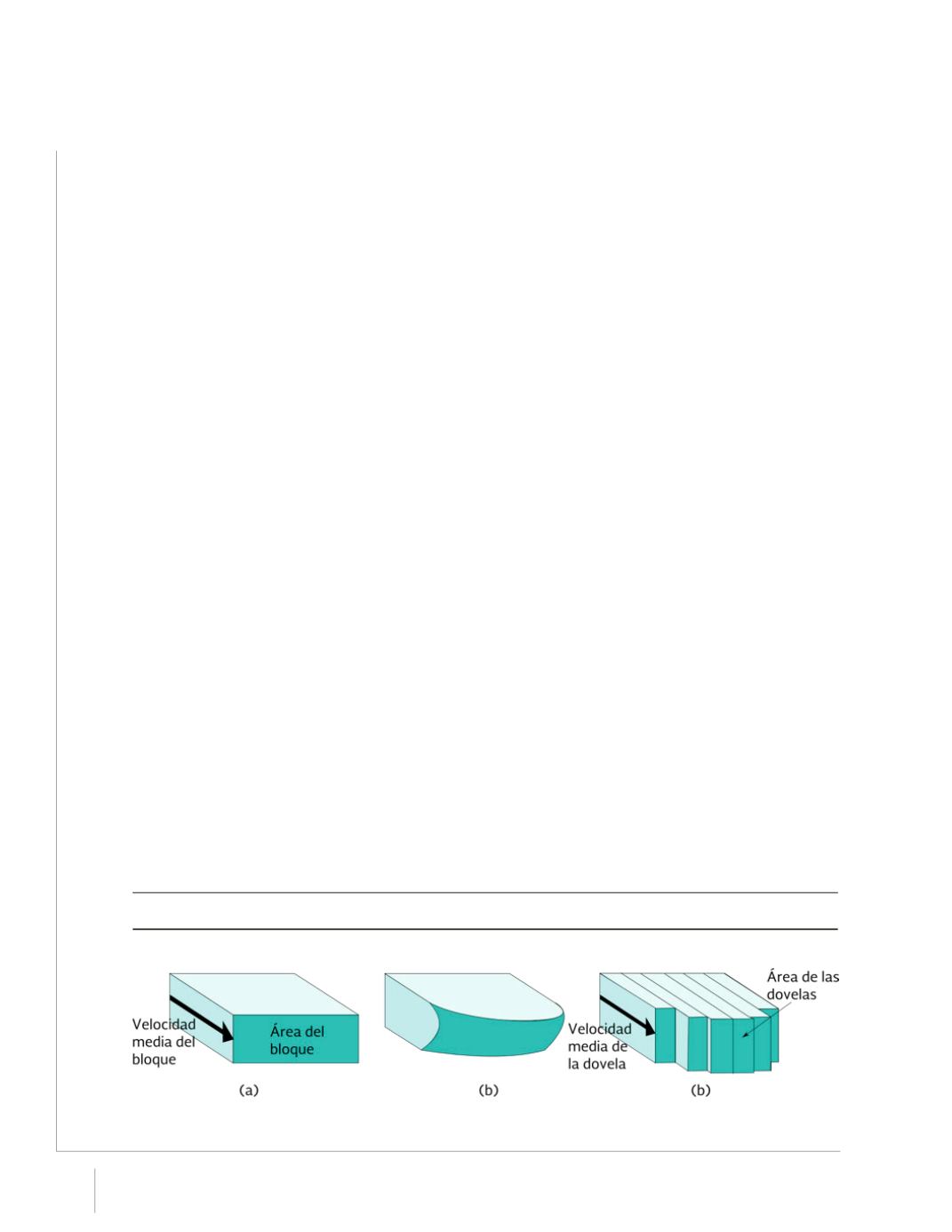

Figura 5.6 Justificación del uso de dovelas en la medición con molinete.
