Diseño de sistemas lagunares con diferentes arreglos
En las
y
se muestran las di-
mensiones del sistema lagunar y un corte longitu-
dinal sin escala.
Según Yánez (1988, citado por Rolim, 2000), para
el flujo pistón d = 0, para mezcla completa d =
∞
y para flujo disperso los valores son desde 0.0625
hasta 4. En otras palabras, el flujo disperso se loca-
liza entre el flujo pitón y mezcla completa.
La dispersión en el estanque facultativo resultó de
0.0518; disminuyó en forma importante compa-
rándola con el primer diseño de dimensionamien-
to: 0.3118. Lo anterior se explica por el uso de
mamparas o deflectores. Según Shilton y Harrison
(2003), Shilton y Mara (2005), Abbas
et ál
. (2006)
y Cortés
et ál.
(2014a; 2014b), las mamparas in-
crementan la eficiencia hidráulica en la laguna, por
lo que aumenta la eliminación de los coliformes

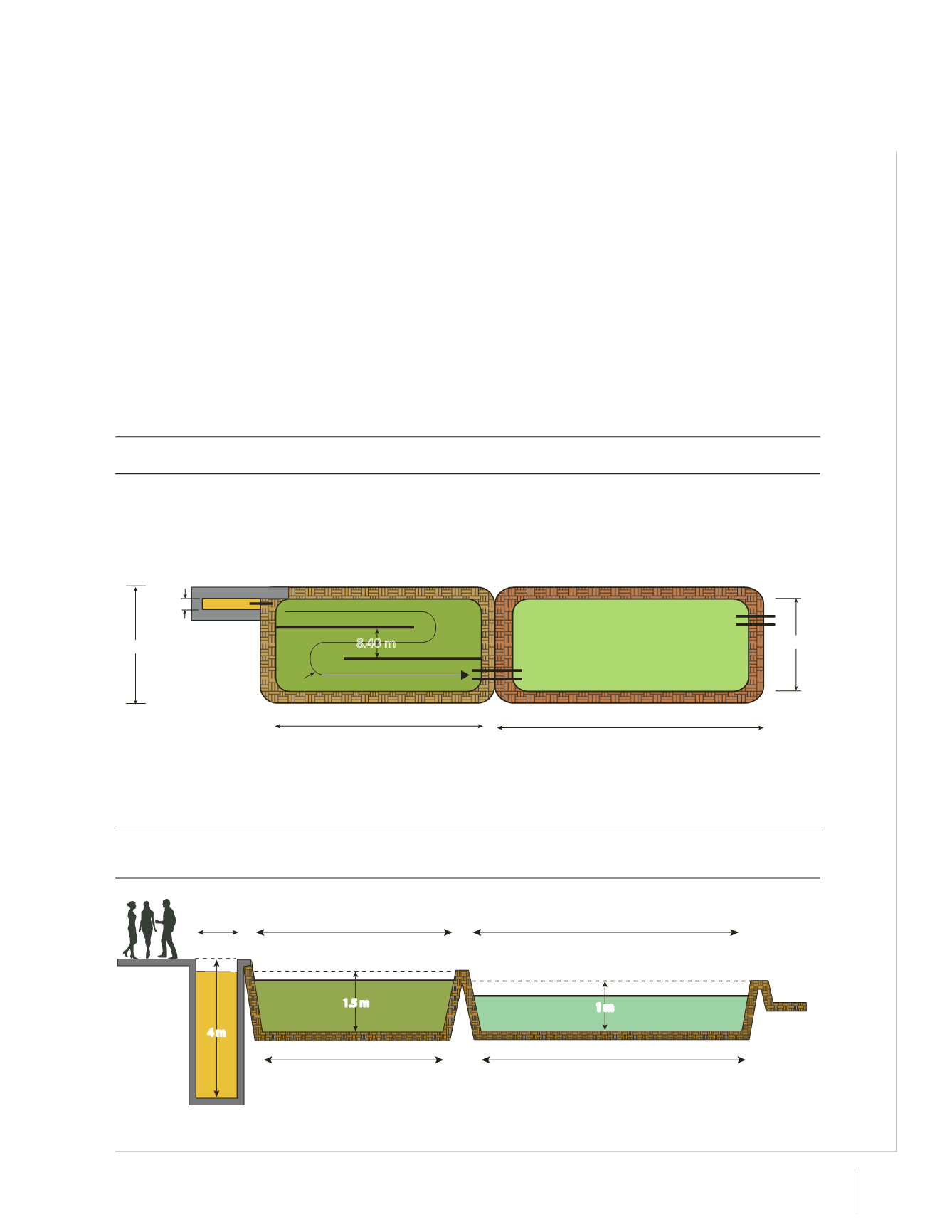

Figura 5.3 Corte longitudinal del sistema lagunar: anaerobia + facultativa con 2 mamparas + maduración.
DBO
5
Influente=220 mg/L
Coliformer fecales
10x10
6
NMP/100 mL
Longitud de mampara=48.72 m
Facultativa
Flujo
Maduración
90.18 m
69.60 m
24.20 m
Anaerobia
5.50 m
8.40 m
24.20 m
5
Influente laguna
maduración
DBO= 35.96 mg/L
Coliformes fecales
30 394.68 NMP/100mL
Descarga a cuerpo receptor
DBO
5
= 11.57 mg/L
Coliformes fecales
919.50 NMP/100mL
Influente laguna
facultativa
DBO
5
= 119.48 mg/L
Coliformes fecales
4 885 567 NMP/100mL
Mamparas
Mamparas
Figura 5.4 Dimensiones del sistema lagunar: anaerobia + facultativa con 2 mamparas + maduración 1
+ maduración 2.
11.0 m
4 m
69.60 m
63.60 m
86.18 m
1 m
1.5 m
Anaerobia
Facultativa
Maduración 1
90.18 m
