Diseño de sistemas lagunares con diferentes arreglos
11.0 m
4 m
69.60 m
63.60 m
71.49 m
46.10 m
1 m
1 m
1.5 m
Anaerobia
Facultativa
Maduración 1
Maduración 2
75.49 m
50.10 m
En la
, en la columna DBO
5
en el efluente
corregida por evaporación, se observa la deman-
da bioquímica de oxígeno remanente, es decir, de
220 mg/L., disminuyó aproximadamente a 6 mg/L.
Como ya se indicó, los límites máximos permiti-
dos en la concentración de la DBO
5
que indica la
NOM-001-S
emarnat
-1996, es de 30 mg/L.
En la laguna anaerobia el ancho inferior promedio y
superior resultaron de la misma longitud, así como
el largo inferior promedio y superior; se considera
la relación del talud 0:1. Lo anterior significa que los
muros de la laguna anaerobia son verticales.
En el caso de coliformes fecales de 1x10
7
NMP/100
mL., disminuyó 985 NMP/100 mL., según se in-
dica en la misma
La NOM-001-S
emar
-
nat
-1996 señala el límite máximo permisible de 1
000 NMP/100 mL. La demanda bioquímica de oxí-
geno y los coliformes fecales, como ya se mencio-
nó, son los parámetros empleados para el cálculo
de dimensionamiento de las lagunas de estabiliza-
ción; también son utilizados para medir la calidad
del efluente en cada una de las lagunas.
Aunque la forma de las lagunas pueden ser cuadra-
das o rectangulares, es prudente tomar en cuenta lo
siguiente: la C
onagua
/IMTA (2007a; 2007b) reco-
miendan que las esquinas de las lagunas de estabili-
zación sean redondas con el propósito de asegurar
que se establezca el funcionamiento hidráulico del
tipo pistón. La acción señalada tiene algunas ven-
tajas importantes: a) se evitan los cortocircuitos o
las zonas muertas; b) se facilita la construcción: la
maquinaria pesada puede maniobrar y, finalmente,
c) las lagunas de estabilización deben orientarse de
tal forma que su lado más largo se localice en for-
ma paralela a la dirección del viento dominante. Lo
anterior, con el propósito de aprovechar el viento
para el mezclado del agua residual.
5.4.5 Bordo libre
La C
onagua
/IMTA (2007a) sugieren un bordo li-
bre en lagunas artificiales de, cuando menos, 50
centímetros, por lo que es necesario agregar esta
medida. Quizá sea prudente aumentar más la altu-
ra del bordo libre; lo indicado dependerá de las si-
guientes consideraciones: a) la sobreelevación del

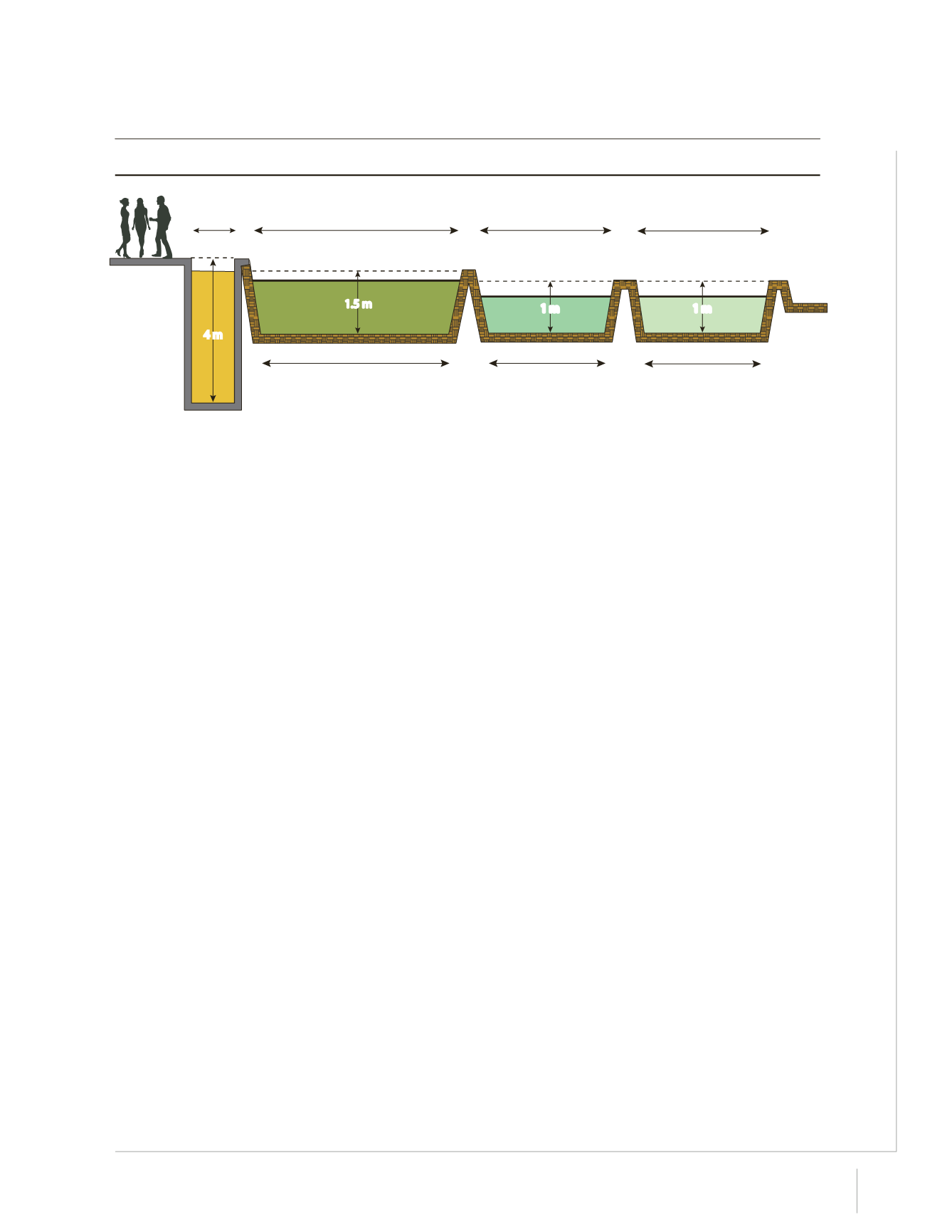

Figura 5.2 Dimensiones del sistema lagunar: anaerobia + facultativa con 2 mamparas + maduración.
