Dimensionamiento de lagunas de estabilización

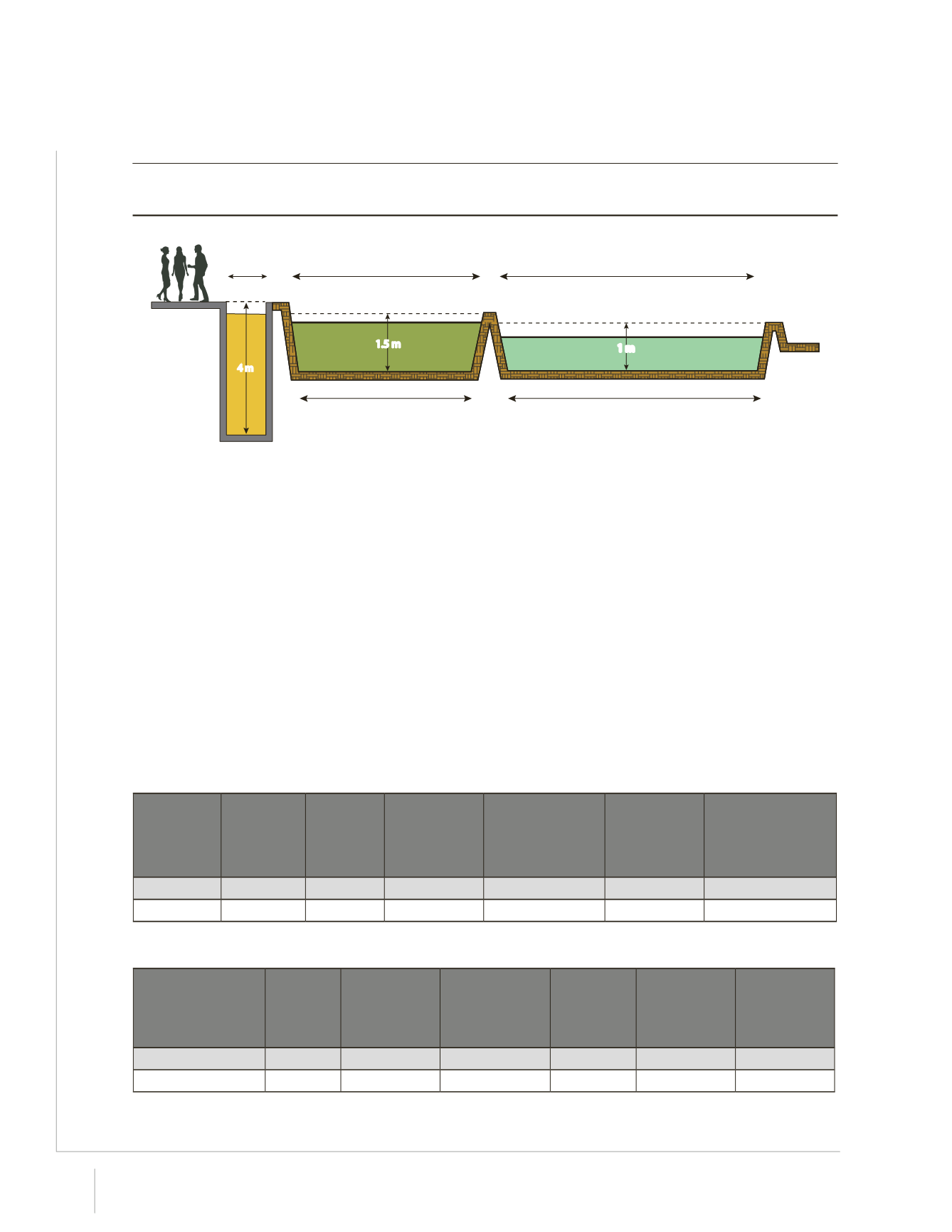

Figura 5.12 Dimensiones del sistema lagunar con arreglo: facultativa con 2 mamparas + maduración
con 1 mampara.
11.0 m
4 m
69.60 m
63.60 m
42.09 m
1 m
1.5 m
Anaerobia
Facultativa
Maduración
46.09 m
4 m
Tabla 5.10 Resumen de cálculo de dimensionamiento del sistema lagunar con arreglo: facultativa con 2 mam-
paras + maduración con 1 mampara.
Tipo de
laguna
Población
(hab)
Gasto de
diseño
(m³/día)
DBO
5
en
el influente
(mg/L)
Coliformes
fecales en
influente
(NMP/100 mL)
Carga
orgánica (kg/
día )
Carga volumétrica
(gDBO
5
/m³*día )
Facultativa
1 446
173.66
220.00
10 000 000.00
38.21
-
Maduración
1 446
155.69
43.36
2 517.57
-
-
(Continuación)
Carga superficial
de diseño
(kgDBO
5
/ha*día )
Z
(m)
Volumen de
la laguna
(m³)
Tiempo de
retención
(días)
Número
de
mamparas
Longitud
mampara 0.7
de longitud
(m)
Gasto en
efluente
(m³/día)
140.08
1.5
4 090.96
23.56
2
65.42
155.69
-
1.0
778.45
5.00
1
19.47
150.50
5.10. DISEÑO DEL SISTEMA LAGUNAR: FACULTATIVA CON 2
MAMPARAS + MADURACIÓN CON 1 MAMPARA
Los resultados se muestran en la
En las
y
se muestran las dimensiones y corte longitudinal del sistema de lagunas
sin escala.
