Dimensionamiento de lagunas de estabilización
En las figuras 5.17 y 5.18 se muestran las dimen-
siones y corte longitudinal del sistema de lagunas
sin escala.

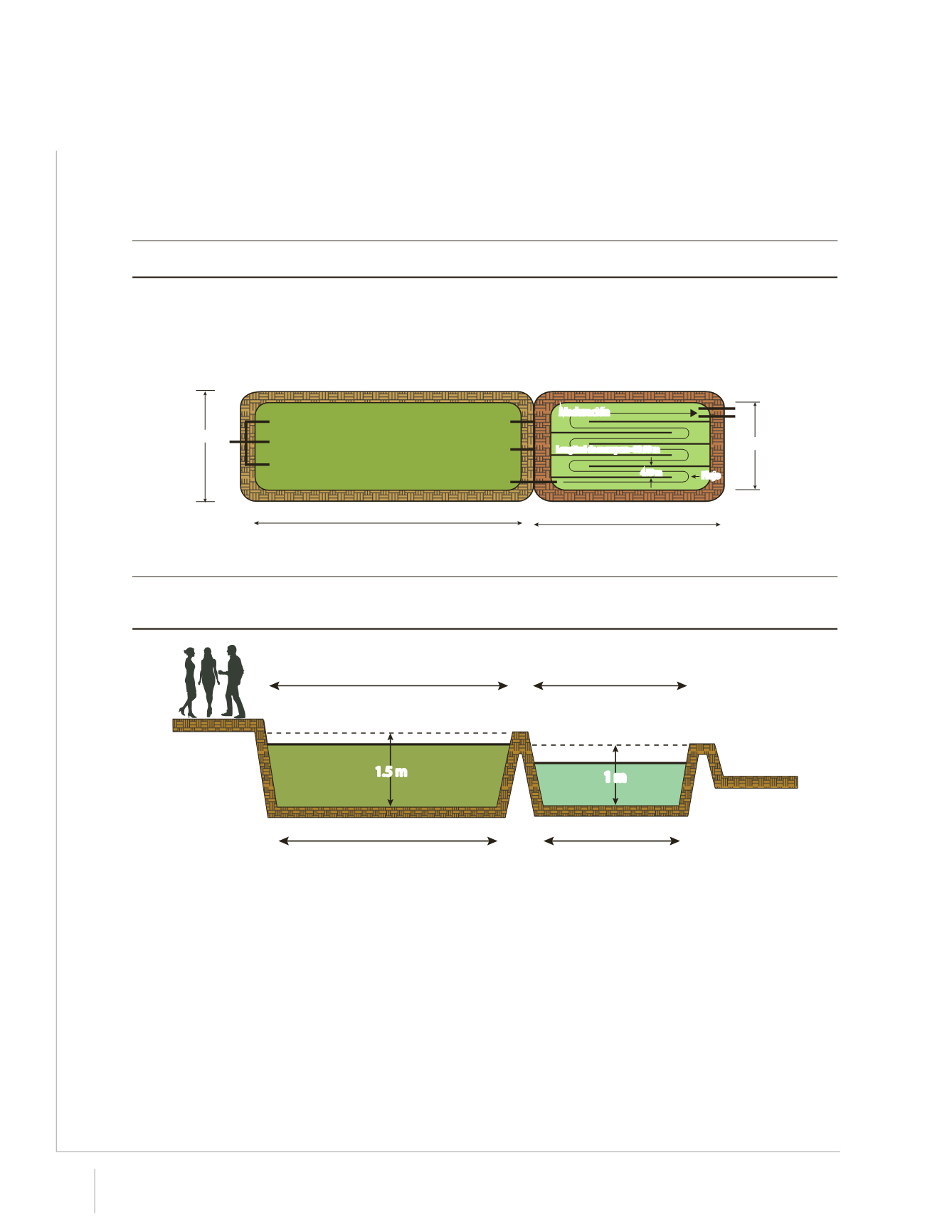

Figura 5.17 Corte longitudinal del sistema lagunar: facultativa + maduración con 6 mamparas.
DBO
5
Influente=220 mg/L
Coliformer fecales
10x10
6
NMP/100 mL
Facultativa
48.47 m
93.46 m
24.20 m
32 15
24.20 m
33 15
Influente laguna
maduración
DBO
5
= 43.36 mg/L
Coliformes fecales
60 904.41 NMP/100mL
Descarga a cuerpo receptor
DBO
5
= 16.56 mg/L
Coliformes fecales
963.06 NMP/100mL
Maduración
Longitud de mampara=33.93 m
4.59 m
Flujo
93.46 m
87.46 m
44.47 m
1 m
1.5 m
Facultativa
Maduración
48.47 m
Figura 6.1 Dimensiones del sistema lagunar con arreglo: anaerobia + facultativa + maduración 1
con 4 mamparas + maduración 2 con 4 mamparas.
