Avances en la hidráulica de redes de distribución de agua potable - page 345

343
F
atiga
del
material
en
los
transitorios
hidráulicos
5.1.3 V
ariación
de
la
presión
en
los
transitorios
hidráulicos
Es bien conocido que en los transitorios hidráulicos se puede presentar una importante
variación cíclica de la presión, que se atenúa rápidamente, en cuestión de segundos o mi-
nutos. Para los efectos de la fatiga del material, es importante estimar el número de ciclos
de presión y la magnitud de su variación. Esto puede ser obtenido por medio de medición
en el acueducto en operación, o por medio de un modelo matemático del transitorio. En la
Figura 5.1.4 se presenta la evolución de la presión, registrara en un acueducto en operación
en México. Como se observa en esa figura, el número de ciclos de presión en el transitorio es
elevado, del orden de más de 30 ciclos.

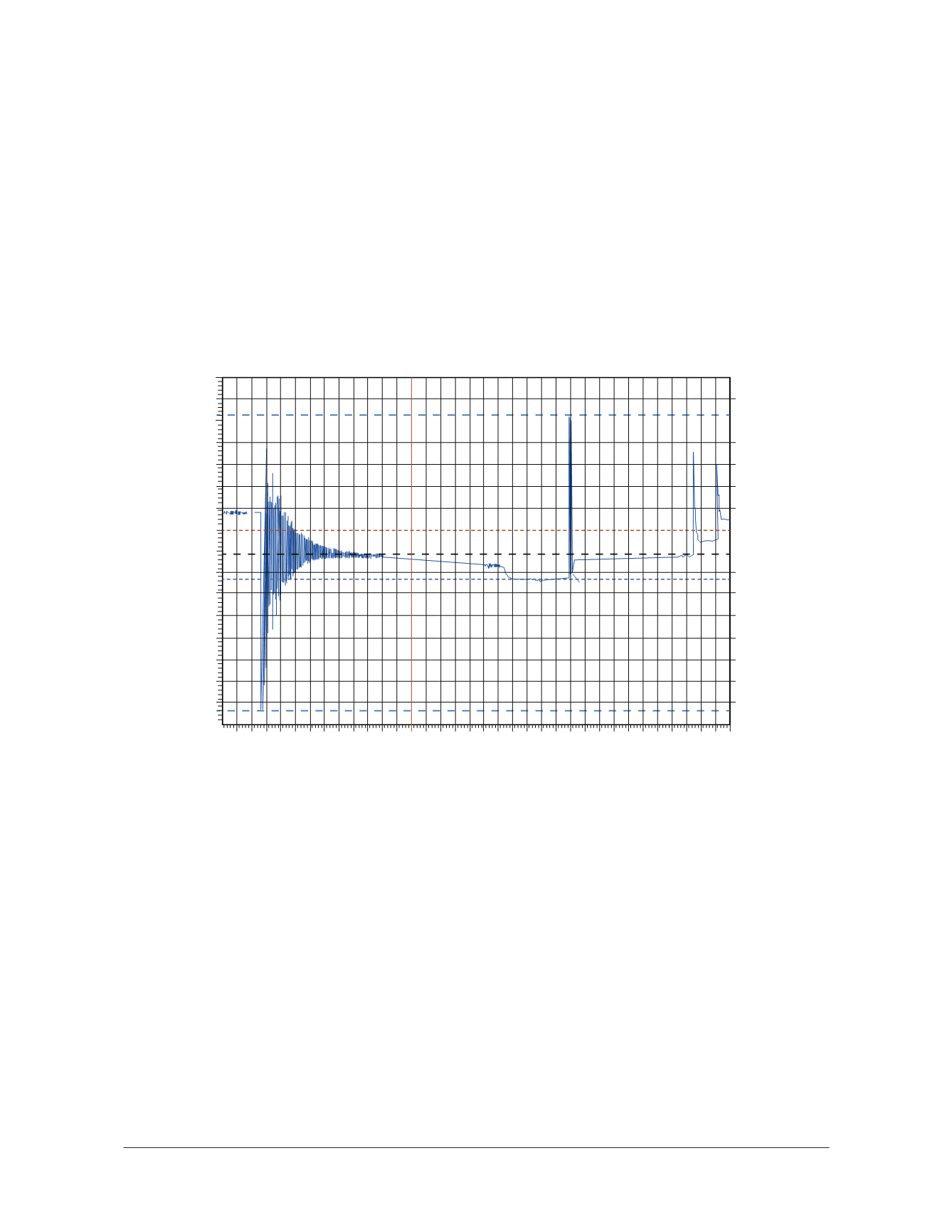

Figura 5.1.4 Variación de la presión en el paro de los equipos de bombeo, registrada
en un acueducto en operación en México
Paro de Emergencia de 3 Equipos en PB-0
12-02-04
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
10 Feb
10 : 06
10 : 07
10 : 08
10 : 09
10 : 10
10 : 11
10 : 12
10 : 13
10 : 14
10 : 15
10 : 16
10 : 17
10 : 18
10 : 19
10 : 20
10 : 21
10 : 22
10 : 23
10 : 24
10 : 25
10 : 26
10 : 27
10 : 28
10 : 29
10 : 30
10 : 31
10 : 32
10 : 33
10 : 34
10 : 35
10 : 36
10 : 37
10 : 38
10 : 39
10 : 40
5.1.4 D
escripción
de
un
accidente
debido
a
fatiga
del material
En el arranque de un grupo motor-bomba en un acueducto en operación en México, se frac-
turó una válvula de seccionamiento de 10” de diámetro, la válvula de expulsión de aire de
10” también salió expulsada hacia el techo de la casa de máquinas, posterior a romper el
techo, en su caída daño la válvula de aire y la tubería de descarga del equipo subsecuente y
la rejillas del drenaje de la planta de bombeo. La falla ocurrió en un componente diseñado
para 125 libras/pulg
2
y según fabricante con resistencia hasta 200 libras/pulg
2
, misma que
se presentó en el arranque de la bomba la cual desarrolla una presión máxima a gasto cero
de 114 libras/pulg
2
denotando que el equipo se diseñó con un factor de seguridad de 2.5, y
aun así falló. La Figura 5.1.5 muestra la pieza fracturada, y la Figura 5.1.6 la instalación antes
del accidente. Este tipo de fallas, cuando una tubería o una pieza diseñadas para soportar
