M
etodologías
para
el
diseño
óptimo
de
la
sectorización
de
las
redes
(b) se muestra la misma relación para
e
=1.18. Para la relación mostrada en la Figura 2.1.1-(a)
el gasto aumenta en menor medida al subir la presión, comparado con la Figura 2.1.1-(b), y
para presiones altas el gasto de fugas de la Figura 2.1.1-(b) será mucho mayor que el gasto de
la Figura 2.1.1-(a). Esto se explica con el hecho de que un orificio de área constante (Figura
2.1.1-(a)) se satura con presiones altas y no tiene capacidad de descargar grandes caudales
de agua. La relación mostrada en la Figura 2.1.1-(b) es más realista, dado que al presentarse
presiones muy altas en la red las fugas se incrementan en una proporción parecida a la de
la presión, llegándose al extremo de que con presiones extremadamente altas se reventarían
las tuberías y se perdería todo el caudal en fugas, cosa que no se modela con la relación de
la Figura 2.1.1-(a).

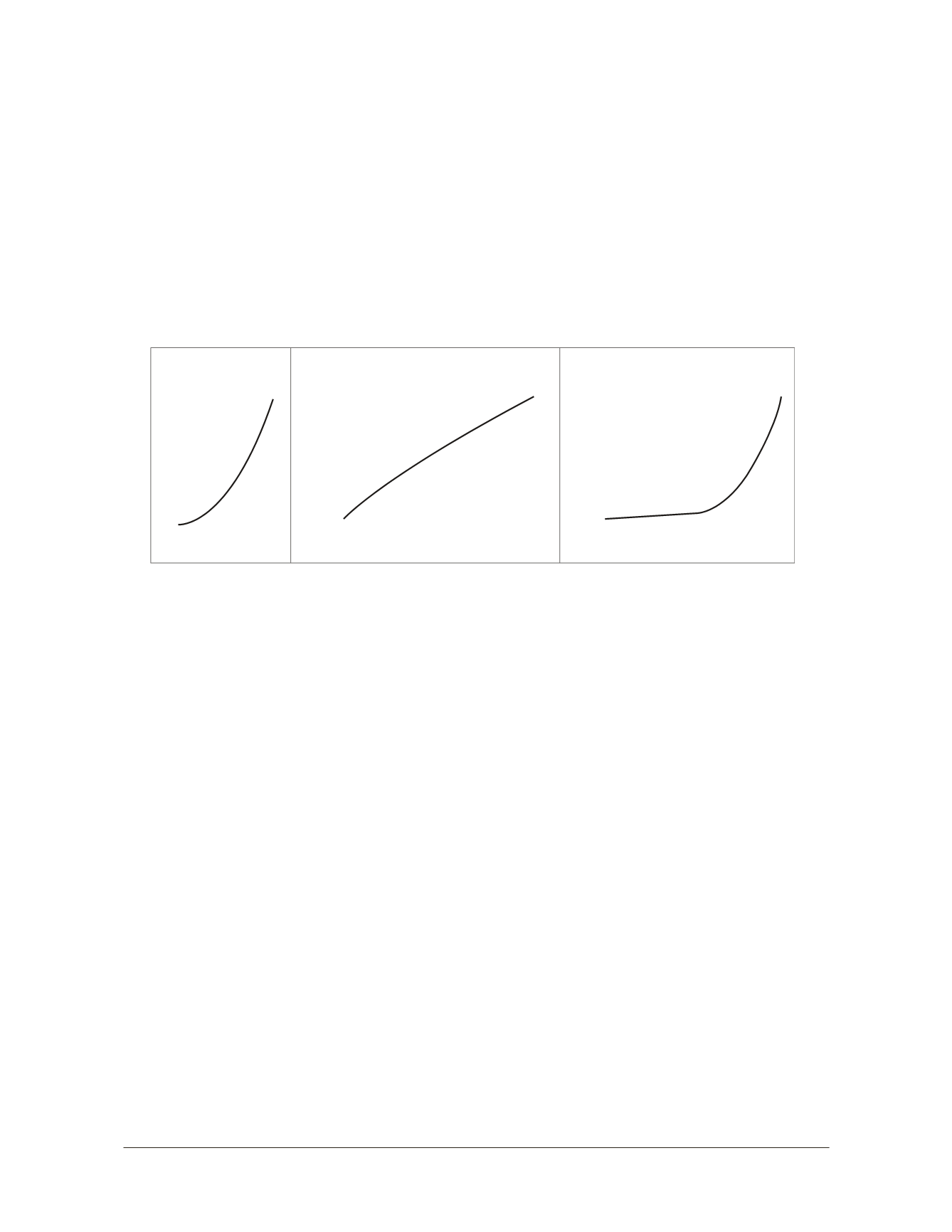

Figura 2.1.1 (a) Relación presión-fugas para
e
= 0.50; (b) Relación presión-fugas para
e
= 1.18; (c)
Relación presión-consumo de agua para
e
1
=0.21, en el supuesto que para una presión de 10 m.c.a. se
tiene el consumo normal (100%)
(a)
(b)
(c)
consumo (%)
Presión (m.c.a)
fugas (%)
fugas (%)
Presión (m.c.a)
Presión (m.c.a)
2.1.3 R
elación
presión
-
consumo
En los cálculos hidráulicos de redes de agua potable normalmente se asume que el consumo
no depende de la presión en la red. Se determina el consumo, se asigna a los nodos de la
red y se corre el modelo para obtener las presiones correspondientes a ese consumo. De
esta manera el problema se reduce a revisar si se tendrían ciertas presiones mínimas en
los nodos, supuestamente necesarias para que se pueda suministrar la demanda de agua
potable requerida. Prácticamente todos los programas conocidos para cálculo hidráulico de
redes de agua potable, incluyendo EPANET, manejan ese modelo de consumo prefijado que
no depende de la presión. En ocasiones esos programas obtienen presiones negativas en
algunos nodos, algo que es físicamente imposible.
El consumo real de agua potable sin embargo depende de la presión. Esta influencia es más
fuerte cuando la presión no es suficiente, dado que los usuarios no pueden usar toda el agua
que quisieran por tener poca presión. El consumo incluso llega a ser cero cuando la presión
es igual a cero. La presión demasiado alta también genera un consumo elevado (más de lo
normal), aparte de las fugas, por la facilidad de tener el agua y su abundancia.
