Medición en centrales hidroeléctricas
Salida de cables al exterior del conducto. En gene-
ral, la salida de cables se hace en un punto cercano
a la escotilla de acceso. Se requiere poco espacio. Es
común que cada proveedor de sistemas de medi-
ción tenga una forma específica de sacar los cables.
En este caso, la salida de cables se hace por me-
dio de un sistema que se denomina Penetrator™.
Este consiste en una tuerca roscada y empaques
que impiden que el agua se fugue por las ranuras
de la rosca, una vez instalado este dispositivo se
cubre con una tapa de registro que evita el impac-
to directo del agua sobre éste.

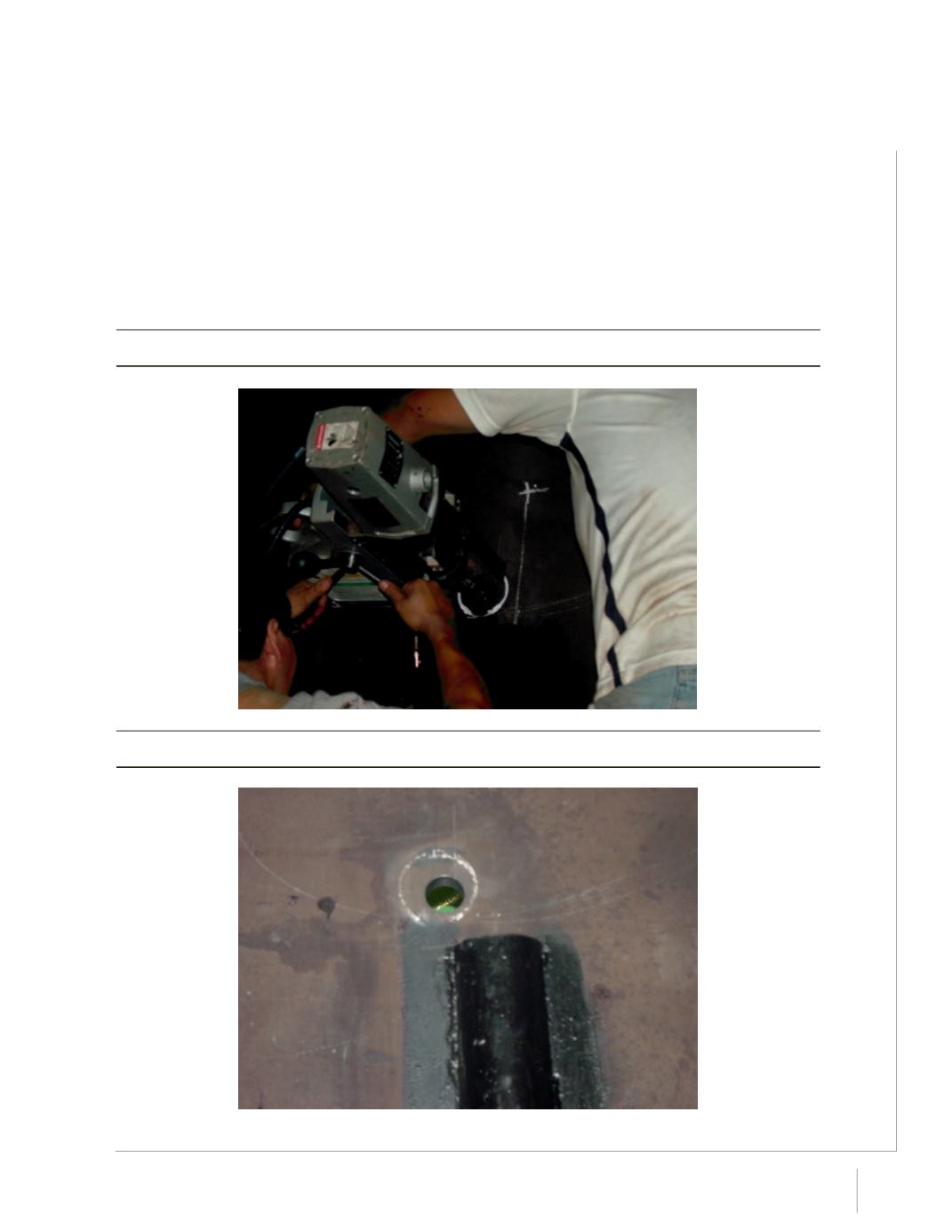

Figura 2.59 Perforación del orificio en donde se monta el pasacables mencionado.
Figura 2.60 Orificio visto desde el interior del conducto.
