Medición en centrales hidroeléctricas

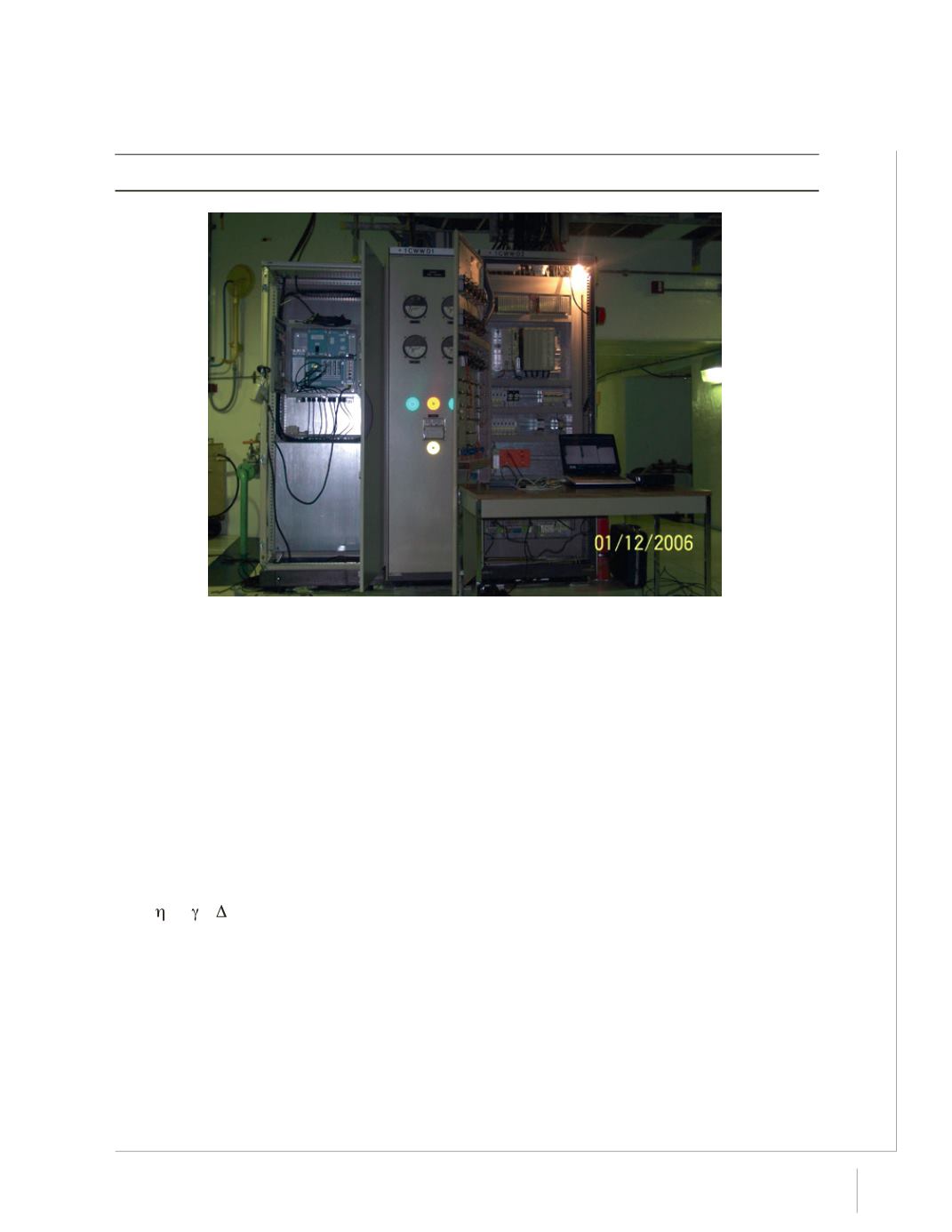

Figura 2.67 Líneas de señales electrónicas conectadas al medidor.
Como se mencionó en el apartado 2.1, el princi-
pal objetivo de la instrumentación llevada a cabo
en Centrales Hidroeléctricas es el de optimizar la
producción de energía eléctrica. Para esto, la ins-
talación del sistema de medición es importante,
sin embargo, sólo es una parte del conjunto. Para
cuantificar la eficiencia de una máquina hidráulica
de acuerdo a la siguiente ecuación:
=
HQ Ph
+
ph
(2.26)
Ph
= Potencia Hidráulica, KW
H
= Caída Neta, m
Q
= Gasto volumétrico, m
3
/s
h
= Eficiencia de la máquina, adim.
g
= Peso específico del flujo, kg/m
3
Es necesario conocer además del gasto volumétri-
co la carga hidráulica neta, esto es, el nivel del em-
balse menos el nivel de desfogue de las turbinas,
temperatura del agua, y apertura del distribuidor,
para lograrlo, se lleva a cabo una instrumentación
complementaria en la Central. Se muestra a con-
tinuación la instalación de algunos de estos ele-
mentos.
