La configuración de la
se realizó con datos medidos a las 23.04 h, a 12 horas de haber
iniciado la prueba de recarga. La línea verde muestra la dirección de la sección de la
la flecha indica la trayectoria del movimiento del agua subterránea.
En esta figura se observa claramente que no es un domo simétrico, lo cual, además de estar
relacionado con la heterogeneidad y anisotropía del medio, está también estrechamente asociado
a la trayectoria natural del agua subterránea. Se observa en la citada figura que el mayor gradiente
hidráulico se ubica en la porción aguas arriba de la estructura de recarga (1.2 x 10
-1
) y en dirección
aguas abajo de la trayectoria que lleva el flujo subterráneo, el gradiente es menor (3.6 x 10
-2
). Esta
información fue de gran utilidad para establecer la separación que deberían tener las lagunas de
recarga cuando este proceso se realice a mayor escala.
P-15
P-14
P-5
P-1
P-2
P-10
P-13
P-11
234.200
234.450
234.400
234.350
234.150
234.200
234.300
234.250
234.200
234.150
P-12

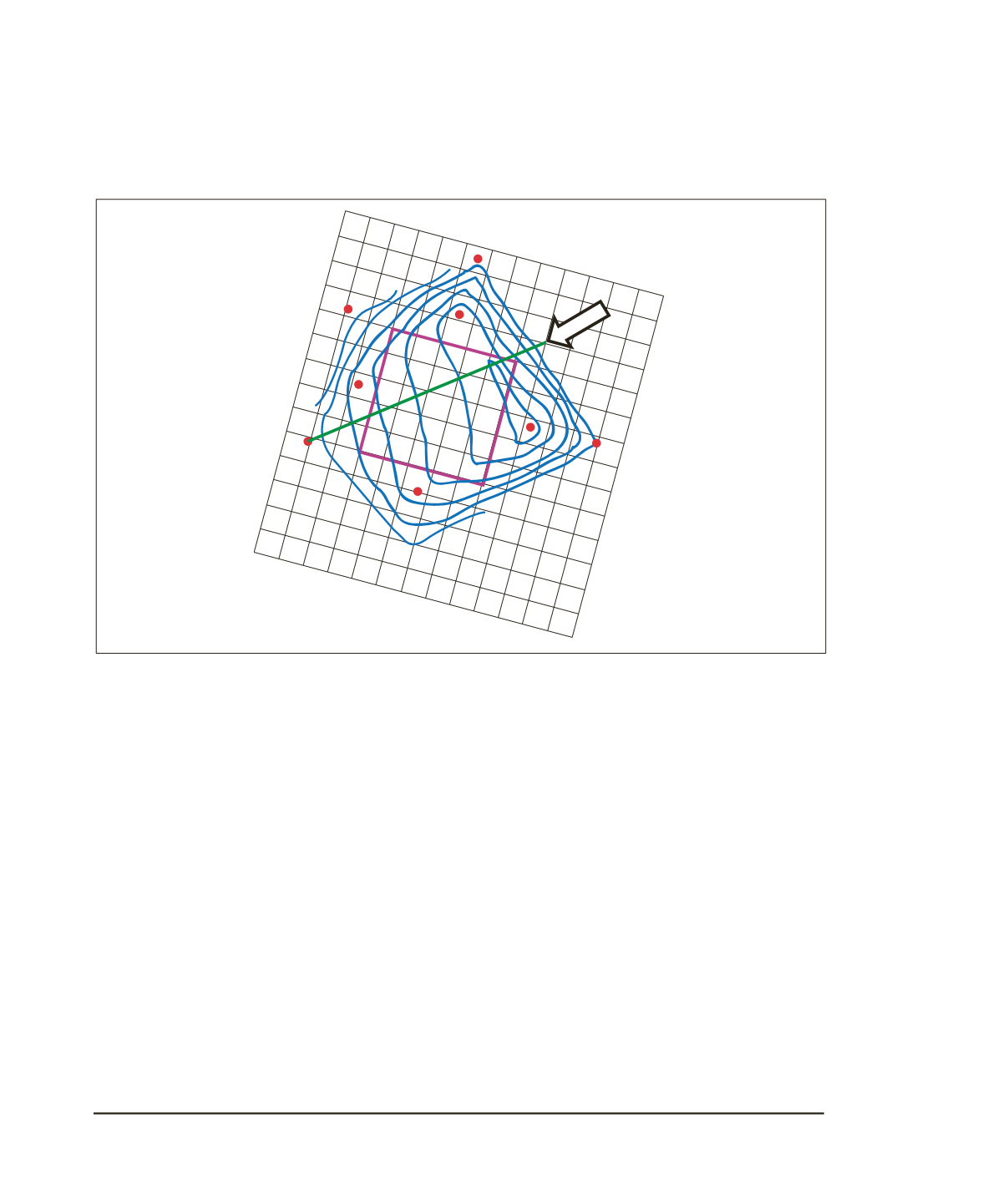

Figura 14.11.
Forma del domo debajo de la estructura de recarga (recuadro en color magenta).
