Recarga utilizando agua de lluvia en la cuenca del río Magdalena, Ciudad de México.
269
El diseño del vertedor consideró un estándar de sección rectangular de cresta ancha, para un gasto
promedio máximo, calculado en un rango de 1.5-1.7 m
3
/s (IMTA, 2009). Los vertedores se diseñaron
tomando en cuenta el valor más crítico; dado que la diferencia entre ellos no era significativa, se
estandarizó el diseño.
8.3.8.
Funcionamiento de las presas
Una de las funciones principales que desempeñan las presas de gavión es facilitar la infiltración del
escurrimiento superficial generado en las partes altas de las zonas montañosas. En este contexto,
resulta importante estimar la capacidad de infiltración que se generó con la construcción de las 22
presas. De esta manera, tomando como referencia la capacidad de infiltración calculada a partir
de las pruebas de infiltración, se tomó el valor de 2.5 cm/h, que equivalen a 0.6 m/d. Este valor
se toma en cuenta considerando que con el tiempo se produce una reducción de la capacidad de
infiltración, debido a procesos de colmatación. Por otro lado se consideró un tiempo medio de
Corte A-A’
Vista en planta por escalón
4.00m
6.00m
8.00m
5.00m
2.00m
2x1x1
2x1x1
2x1x1
3x1x0.5
3x1x0.5
3x1x0.5
3x1x0.5
Vertedor
3x1x0.5
3x1x0.5
3x1x1
3x1x1
3x1x1
4.00m
4x1x1
4x1x1
3.00m
2.00m
1.00m
3.00m
2.00m
1.00m
0.50m
0.50m
0.50m
2.50m
1.00m

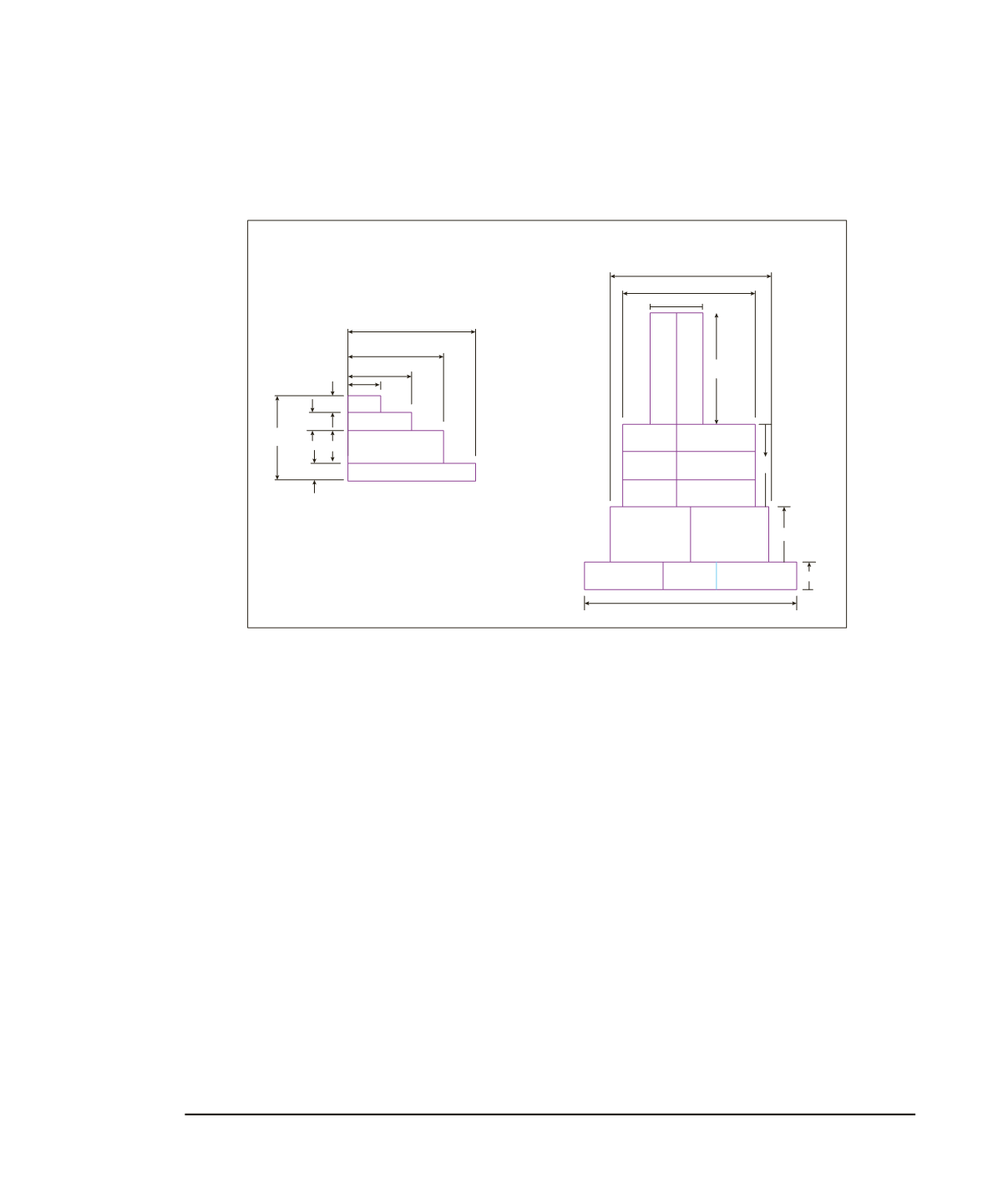

Figura 8.27.
Ejemplo del despiece de un gavión típico. De lado izquierdo se observa la sección
longitudinal de la represa y del lado izquierdo la vista en planta del despiece por escalón.
